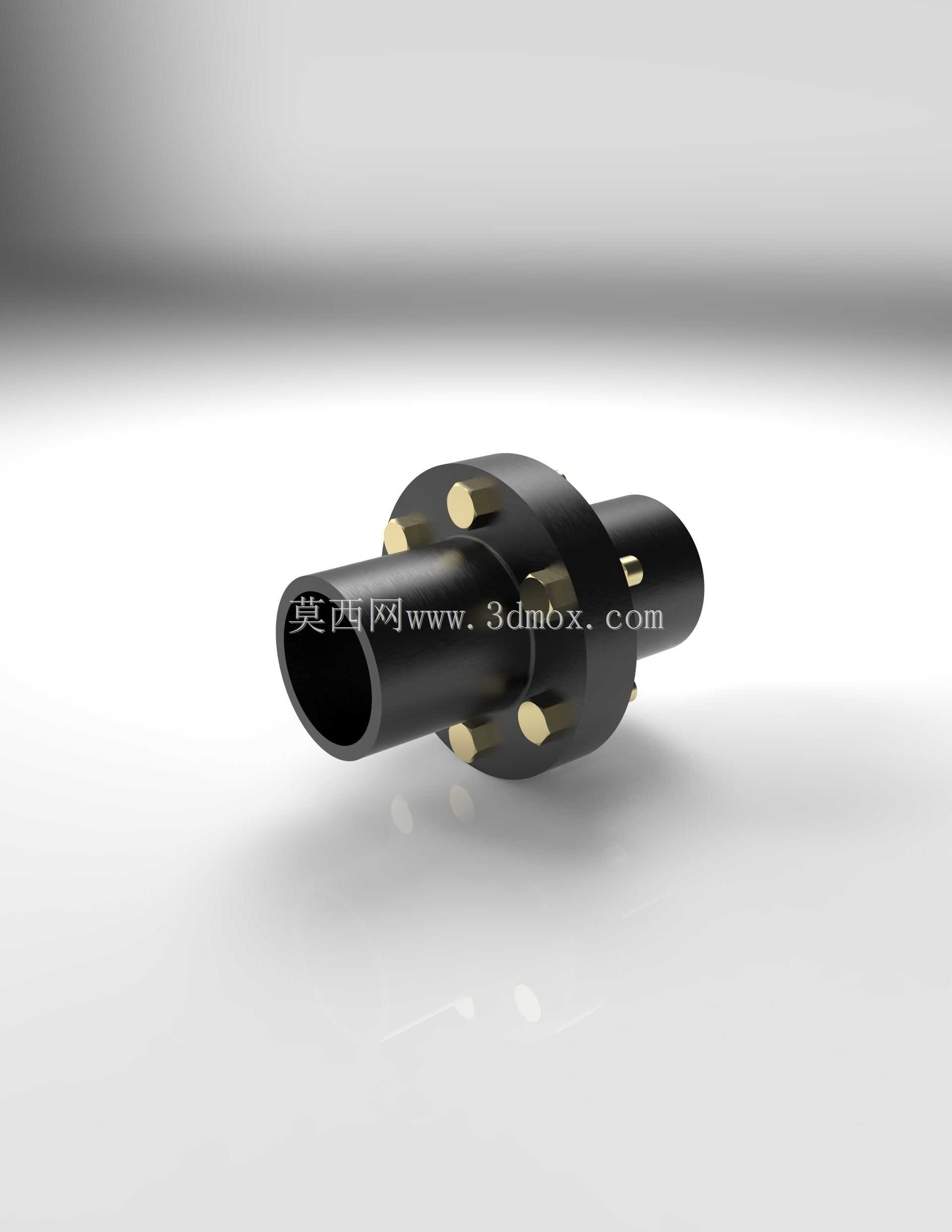

凸缘式法兰联轴传动连接结构

　　这类刚性法兰联轴器在中小转矩的同轴传动场景中应用十分广泛，常见于输送线驱动端、小型泵组动力衔接、轻工设备主轴对接等对两轴对中精度要求较高的工位，依靠法兰端面的刚性接触与螺栓预紧力完成转矩传递，没有缓冲补偿结构，因此对安装时的两轴同轴度、端面垂直度有明确要求，一旦对中偏差超出允许范围，运行中会快速产生轴承附加载荷、连接螺栓疲劳断裂等问题。设计这类结构时，首先要匹配对接轴的轴径公差，两端轴孔分别对应主动轴与从动轴的配合公差，通常选用H7/k6的过渡配合保证周向定位精度，键槽尺寸按照对应轴径的国标平键规格设计，避免键侧间隙带来的传动冲击。法兰盘的螺栓孔分布圆直径需要结合传递转矩大小核算，螺栓数量通常取4-6个均匀分布，

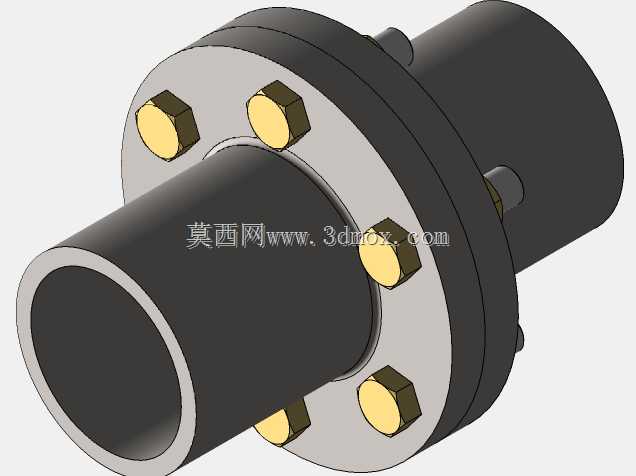

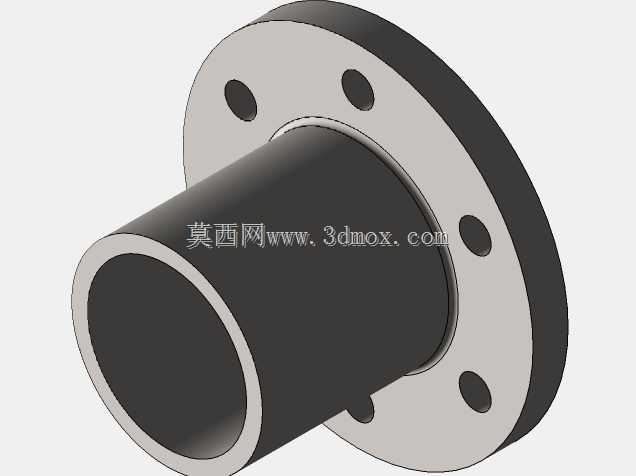

　　螺栓预紧力要保证额定转矩下法兰接触面不产生相对滑移，因此法兰接触面会设计成精加工面，粗糙度控制在Ra1.6以内，部分工况下会在端面加装定位止口，进一步提升对接同轴度，减少安装时的找正工作量。从安装边界来看，这类联轴器的径向尺寸要匹配安装空间的径向预留间隙，不能和周边的防护罩、管线产生干涉，轴向长度要适配两轴端的预留间距，安装时要保证两轴端的轴向窜动量在联轴器允许的补偿范围内，避免运行中轴端顶死或者脱开。结构上两个对接法兰分别通过键连接固定在两根轴的轴端，法兰盘外缘做倒角处理避免锐边划伤，螺栓采用内六角圆柱头螺钉时，螺钉头要沉入法兰端面的沉孔内，保证法兰端面完全贴合，不会因为螺钉头突出影响接触面积。实际选型时要核算额定转矩、

　　最高转速对应的动平衡等级，普通刚性法兰联轴器适用于转速不高、载荷平稳的传动场景，如果是频繁正反转、有冲击载荷的工位，这类刚性结构就不适用，需要更换带缓冲元件的弹性联轴器。建模过程中要重点保证轴孔与法兰端面的垂直度、螺栓孔的位置度，这些形位公差直接影响后续实际安装的对中精度，止口的配合公差通常选用H7/h6的间隙配合，既方便安装对接，又能保证足够的同轴定位精度。
