紧凑型电动往复式动力钢锯结构设计

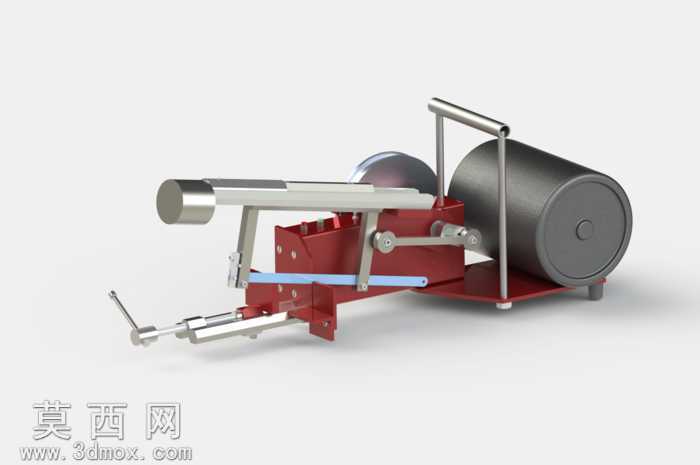

本作品为紧凑型动力钢锯的三维结构模型，整体采用三维参数化建模方式完成全零件的独立建模与虚拟装配，所有结构件均按照实际五金工具的尺寸比例进行1:1还原，确保各运动部件无干涉、装配逻辑符合机械加工与装配的工艺要求。建模过程中对核心传动结构做了精细化还原：模型包含驱动电机筒体、曲柄滑块传动机构、锯条夹持组件、机身支撑机架、操作握持手柄、进给调节结构等完整模块，其中传动部分清晰还原了电机输出端与曲柄的连接结构、连杆与锯架的铰接结构，可直观展示电机旋转运动转化为锯条往复直线运动的完整传动路径。材质渲染阶段针对不同部件做了差异化的材质赋予：机身机架部分采用哑光金属红的喷涂金属材质，还原钢制机架的漆面质感；传动连杆、锯架、手柄金属杆部分采用拉丝不锈钢材质，体现金属加工件的光洁金属质感；电机筒体采用深灰色磨砂工程塑料搭配金属端盖材质，区分电机外壳与内部金属结构的材质差异；操作手柄部分做了防滑纹理的细节建模，握持区域的滚花结构提升了模型的真实感；底部支撑脚采用防滑橡胶材质，还原设备放置时的防滑减震结构。设计思路上围绕紧凑型定位做了结构优化，将驱动电机与锯切传动机构做了集成式布局，大幅缩小设备整体体积，相比传统固定式钢锯更便于移动与小空间作业；同时设置了可调节的进给压杆结构，可在锯切过程中手动控制锯条的进给压力，适配不同材质的锯切需求；锯条夹持端采用快换式结构建模，可直观展示锯条更换的操作逻辑，兼顾实用性与操作便捷性。整体模型装配完成后添加了工作室环境的渲染效果，通过柔和的环境光与定向补光突出各部件的结构轮廓与材质质感，阴影效果自然柔和，清晰展现设备的整体外观与结构层次，可用于电动工具结构展示、五金产品设计参考、机械原理教学演示等场景。
