黄铜款60度变形斯特林发动机结构设计

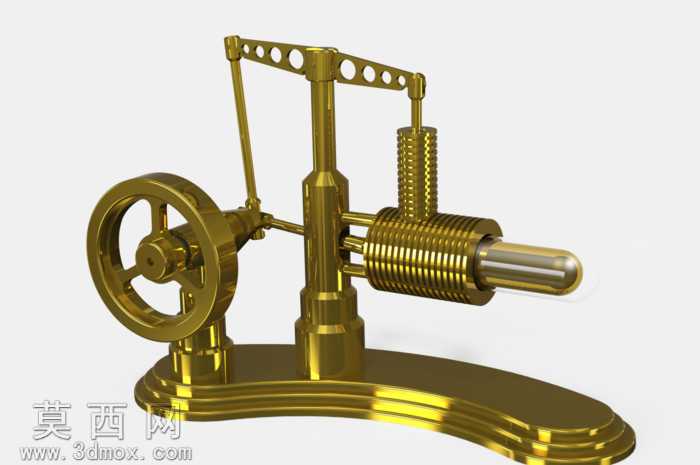

本作品为变异款60度构型斯特林发动机三维建模设计，整体采用全黄铜质感的材质表现方案，在三维建模阶段严格遵循机械加工的工艺逻辑完成全参数化结构搭建。建模过程中首先完成底座的曲面造型，底座采用圆润过渡的流线型轮廓，边缘做倒角处理模拟真实金属件的打磨工艺，表面赋予抛光黄铜材质，通过调整金属粗糙度、反射参数还原黄铜特有的暖金色金属光泽，同时添加细微的拉丝纹理提升材质真实感。核心动力部分的建模严格遵循60度构型的传动逻辑，左侧飞轮采用轮辐式结构，轮缘做加厚处理，中心轴孔与传动曲柄做同轴度约束，保证后续运动仿真的合理性；中部立式支撑柱采用阶梯轴结构，不同直径的轴段过渡处添加退刀槽特征，还原真实车削加工的细节；上方的摇臂采用镂空减重设计，均匀排布的圆孔既降低结构重量也提升了视觉层次感，摇臂与支撑柱、连杆的连接部位都做了销轴结构的建模，还原真实的铰接装配关系。热置换气缸与动力气缸采用横向并列布局，气缸外壁做散热鳍片的环状阵列建模，鳍片的间距、厚度都参照小型斯特林发动机的实际散热需求设定，气缸端部的热腔采用透明耐高温材质表现，与黄铜主体形成材质对比。传动连杆部分分别完成飞轮侧曲柄连杆、摇臂侧动力连杆的建模，所有连杆的两端都做了鱼眼接头或者销轴孔的细节特征，装配时严格按照60度相位角设定各部件的初始位置，保证运动仿真时可以实现流畅的动力传递循环。渲染阶段采用柔和的影棚布光方案，主光源从侧上方照射突出金属的高光轮廓，辅助光源补光减少暗部死黑，环境贴图采用低饱和度的工作室环境，让黄铜材质的反射更自然真实，整体渲染效果既清晰展现了发动机的所有结构细节，也还原了全铜机械的复古精密质感。设计过程中对原有双层结构的方案做了优化调整，将燃烧器部分做了集成化处理，所有部件的结构都适配黄铜棒料车削、基座铸造的加工工艺，保证三维模型的结构具备实际加工的可行性，各部件之间的装配间隙都做了合理预留，符合精密机械的装配公差要求。
