肯塔基州科斯特林发动机风扇结构模型

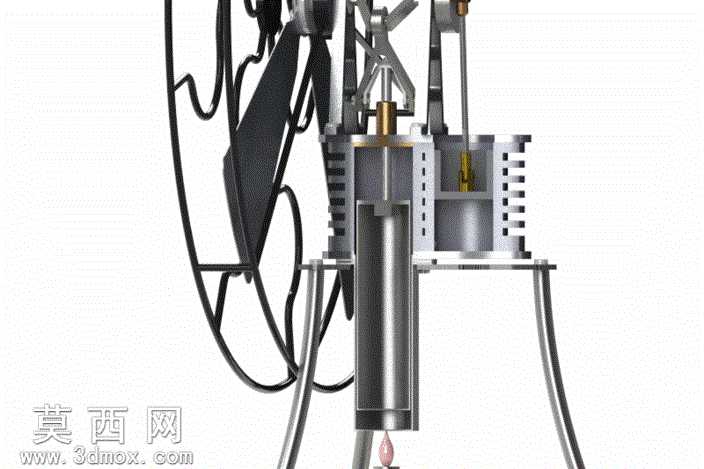

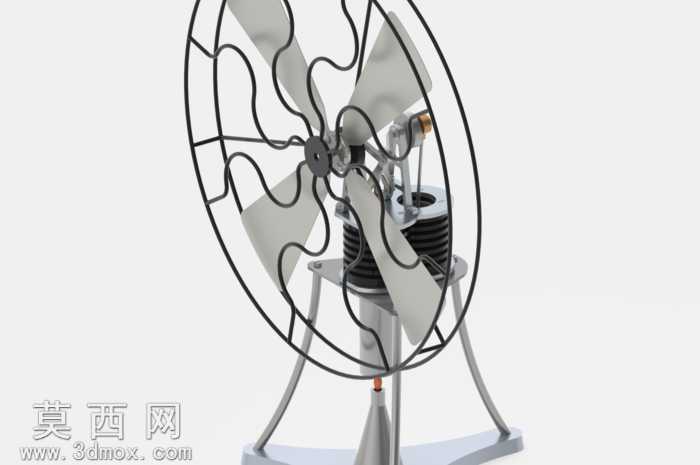

本模型为1/2比例的肯塔基州科斯特林发动机风扇三维结构模型，建模过程中严格参照斯特林外燃发动机的工作逻辑进行结构还原，将原本复杂的发动机联动结构做了适配风扇功能的简化设计，兼顾结构展示性与原理直观性。建模阶段首先完成核心动力腔体的搭建，精准还原气缸、换热肋片、活塞连杆的装配关系，气缸外壁的散热肋片采用阵列特征完成建模，保证每一片肋片的间距、厚度均匀一致，还原真实发动机的散热结构特征；动力传输部分的连杆、曲轴结构采用同轴约束装配，确保各运动部件的运动轨迹符合斯特林发动机的循环逻辑，可直观展示热能转换为机械能驱动风扇转动的完整传动链路。风扇叶片部分做了简化设计，摒弃复杂的翼型曲面，采用平直叶片结构降低建模复杂度的同时，清晰展示动力输出端与负载的连接关系，叶片与中心轮毂的连接采用圆角过渡处理，避免应力集中的结构缺陷，还原简易风扇的实用结构特征。外部防护网采用曲线扫描与圆周阵列完成建模，金属网的弯折弧度、交叉节点都做了细节还原，既还原老式风扇的外观特征，也清晰展示内部发动机与风扇的装配位置关系。模型底部的支撑支架采用薄壁金属管结构建模，支架的倾斜角度经过调整，保证整体结构的重心稳定，支架与发动机主体的连接位置做了固定凸台结构，还原真实设备的装配逻辑。渲染阶段针对不同部件赋予适配材质：发动机气缸采用磨砂铸铝材质，还原金属部件的哑光金属质感与细微颗粒纹理；活塞连杆、传动曲轴采用抛光钢材材质，突出运动部件的光洁金属质感；风扇叶片采用黑色哑光工程塑料材质，防护网与支撑支架采用黑色烤漆金属材质，底部加热位置赋予微弱的热辐射发光效果，直观展示斯特林发动机的外燃工作特性。整体模型完整还原了斯特林发动机驱动风扇的工作模式，结构清晰、装配关系明确，可用于斯特林发动机原理教学、老式动力风扇结构展示，也可作为小型热能动力装置设计的参考样例，帮助设计者理解外燃发动机的动力传输逻辑与风扇负载的匹配设计思路。
