管道加热型循环泵结构三维设计

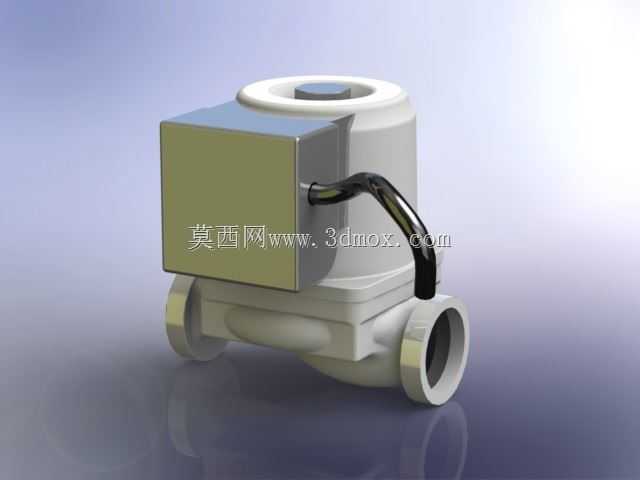

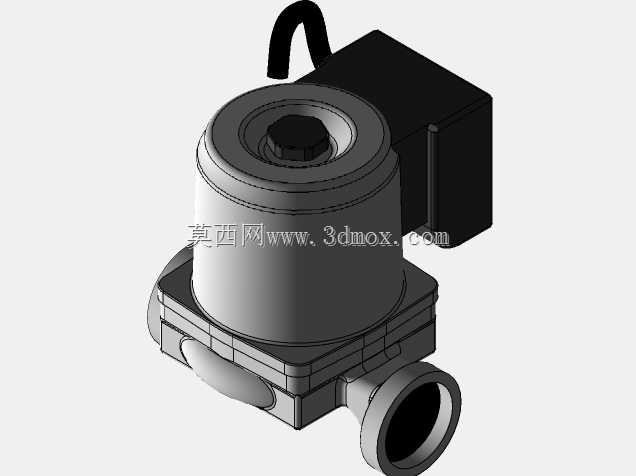

这款管道加热型循环泵的三维结构设计，首先要考虑民用分户供暖、小型商用热水循环系统的实际安装场景，这类场景往往管路排布紧凑，没有多余的冗余安装空间，因此在建模初期就将进出口的同轴度作为核心管控尺寸，进出口采用同径法兰对接结构，可直接串接在水平供暖管路中，无需额外加装变径接头，减少管路阻力损失的同时，也降低了现场安装的改造成本。泵体上部集成的加热控制模块，是区别于普通冷态循环泵的核心结构，建模时特意将控制模块与泵体过流腔做了隔热层的结构预留，避免泵内输送的高温流体热量直接传导至控制元件，延长电气部件的使用寿命，控制模块侧面预留的线缆走线槽采用圆弧过渡结构，避免布线时线缆绝缘层被锐角割伤，同时走线槽的走向贴合泵体外壳曲面，不会额外增加设备的整体安装宽度。从功能实现角度看，这款泵的核心作用是驱动供暖回路中的热水持续循环，同时在循环过程中对流体进行补温，避免管路远端水温过低导致供暖效果不均，因此过流腔的流道建模采用了顺滑的圆弧过渡设计，没有直角突变结构，尽可能降低流体在泵腔内的紊流损失，提升循环效率，叶轮部分采用闭式结构设计，适配洁净热水的输送场景，避免杂质卡滞的同时，也能降低运行过程中的水流噪音。安装边界方面，泵体底部预留了标准的安装支脚结构，支脚的安装孔位间距匹配常见的小型循环泵安装支架尺寸，现场替换老旧设备时无需重新打孔固定，支脚与泵体之间做了加强筋结构，避免长期运行过程中振动导致支脚开裂，顶部的接线盒位置做了防水檐结构设计，即使安装在潮湿的管路井道内，也能避免冷凝水渗入接线腔造成电气故障。建模过程中对各部件的装配间隙做了精准管控，转动部件与泵壳之间的密封腔预留了标准机械密封的安装尺寸，后期维护时可直接采购标准密封件替换，无需定制非标配件，加热模块与泵体的连接采用快拆式卡扣结构，检修时无需拆解整个泵体管路，即可单独拆下控制模块进行检测维修，大幅降低后期运维的工作量。
