便携式车载充气泵核心壳体结构设计

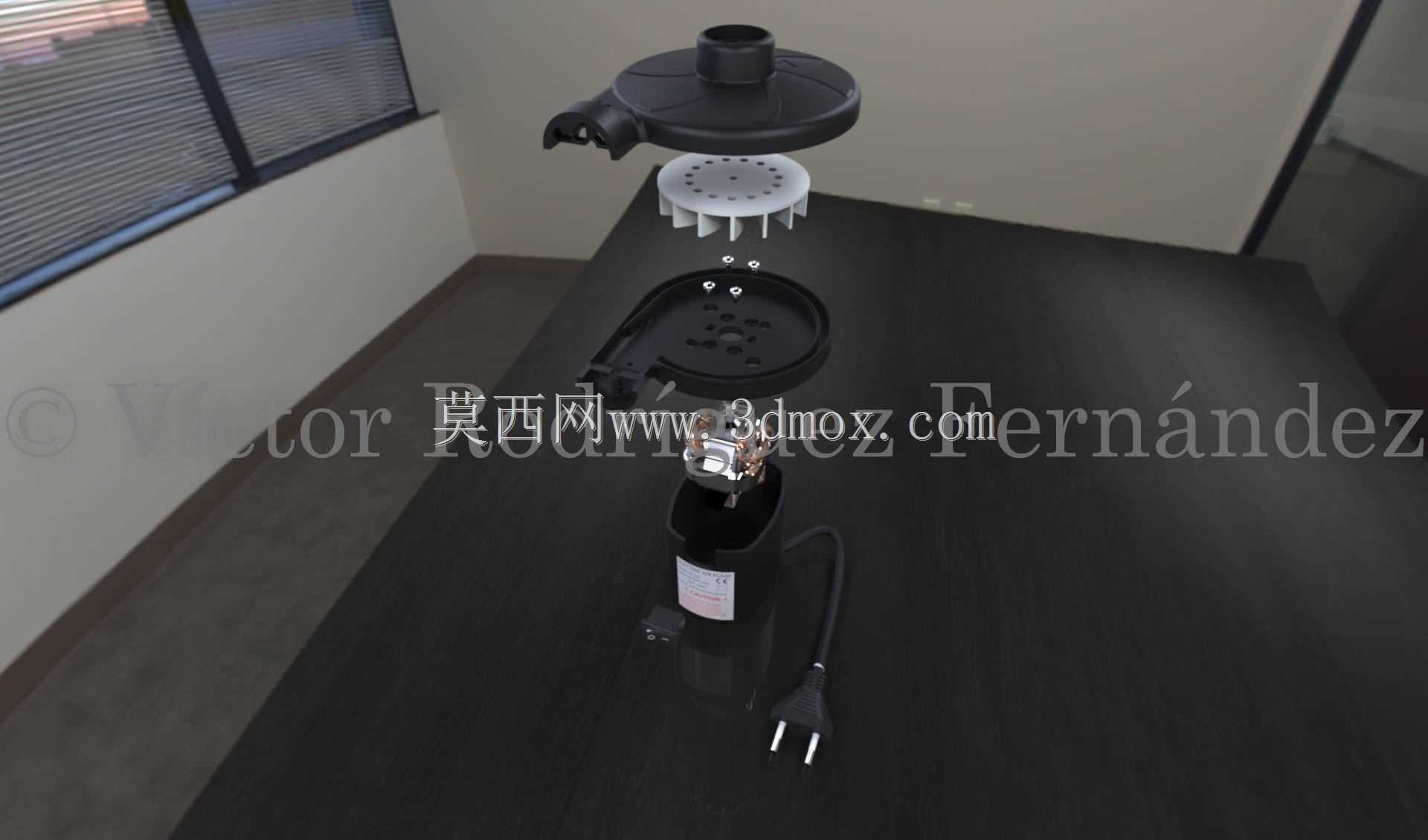

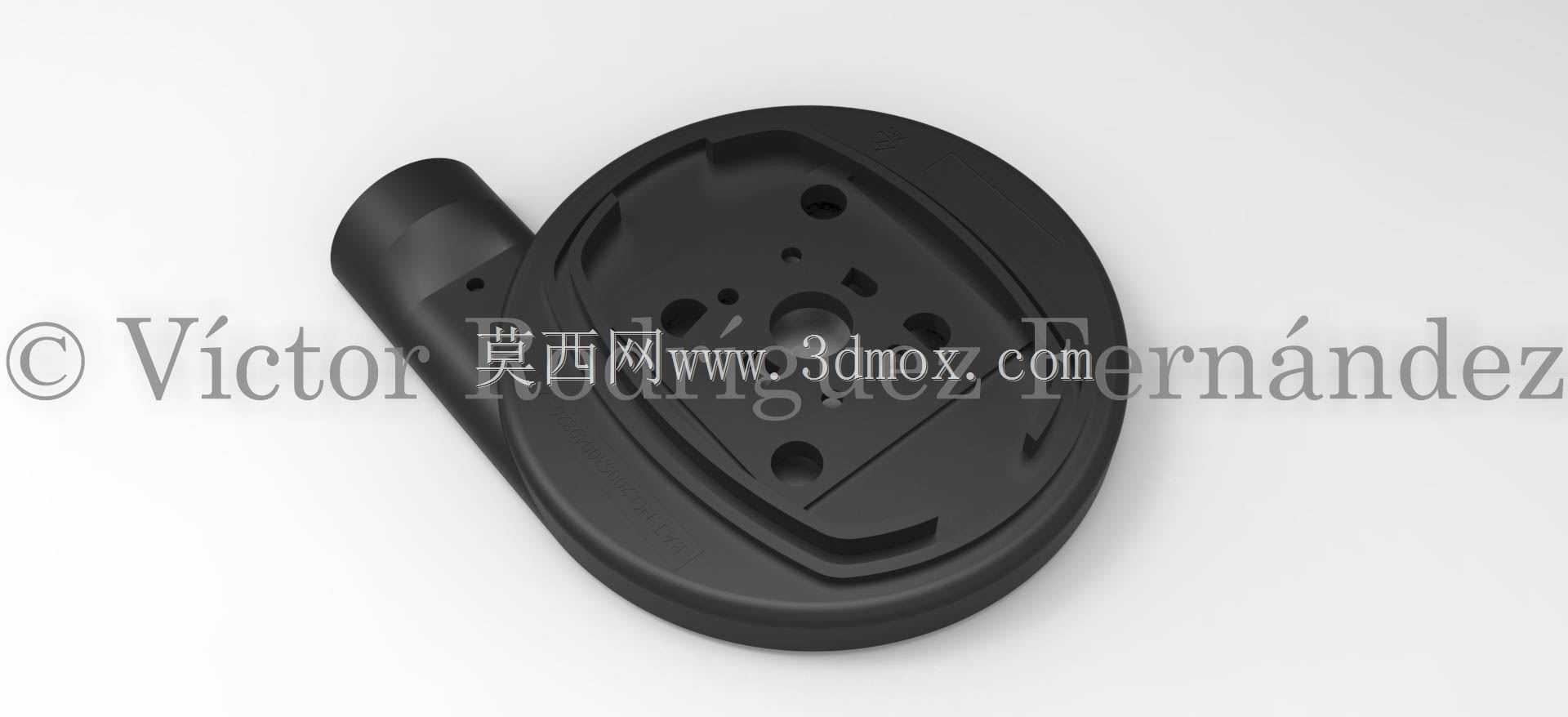

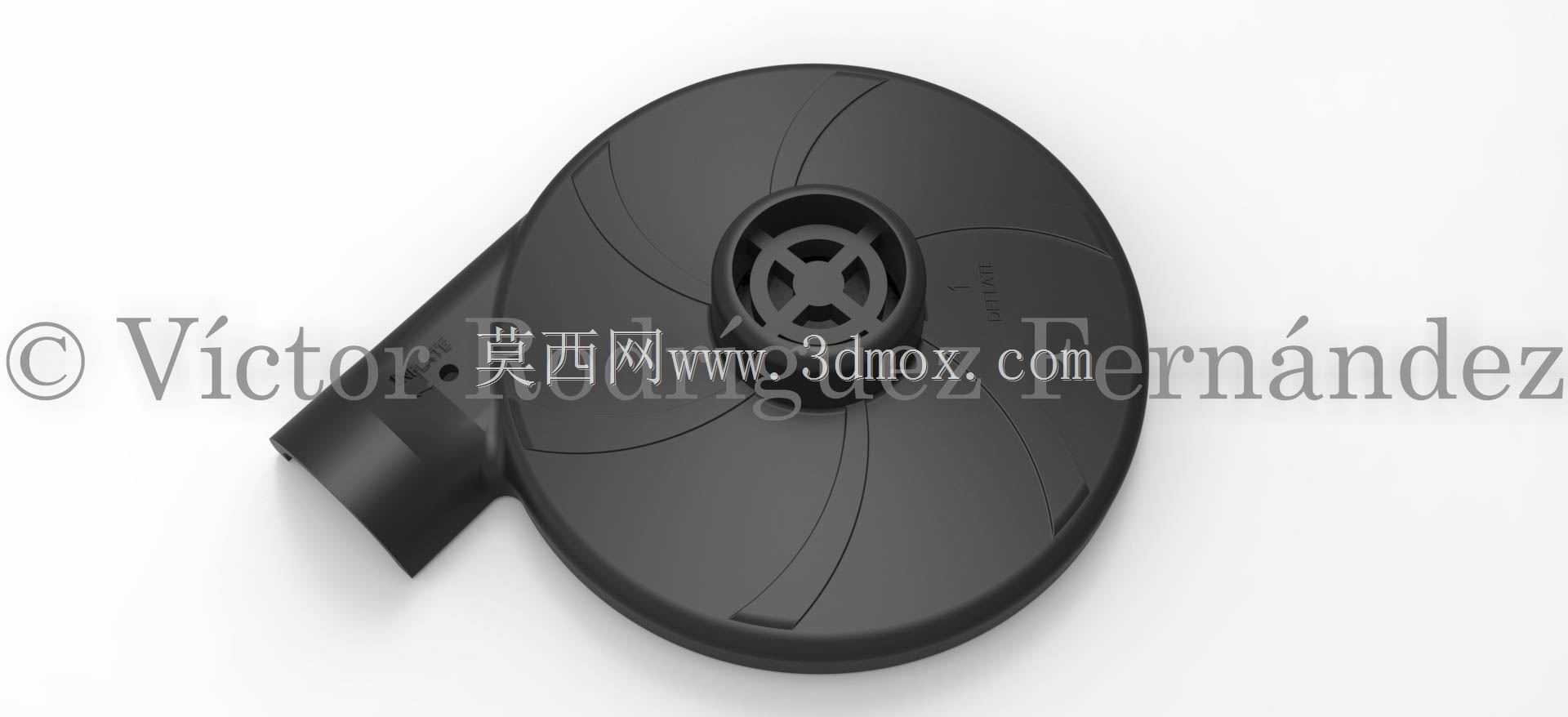

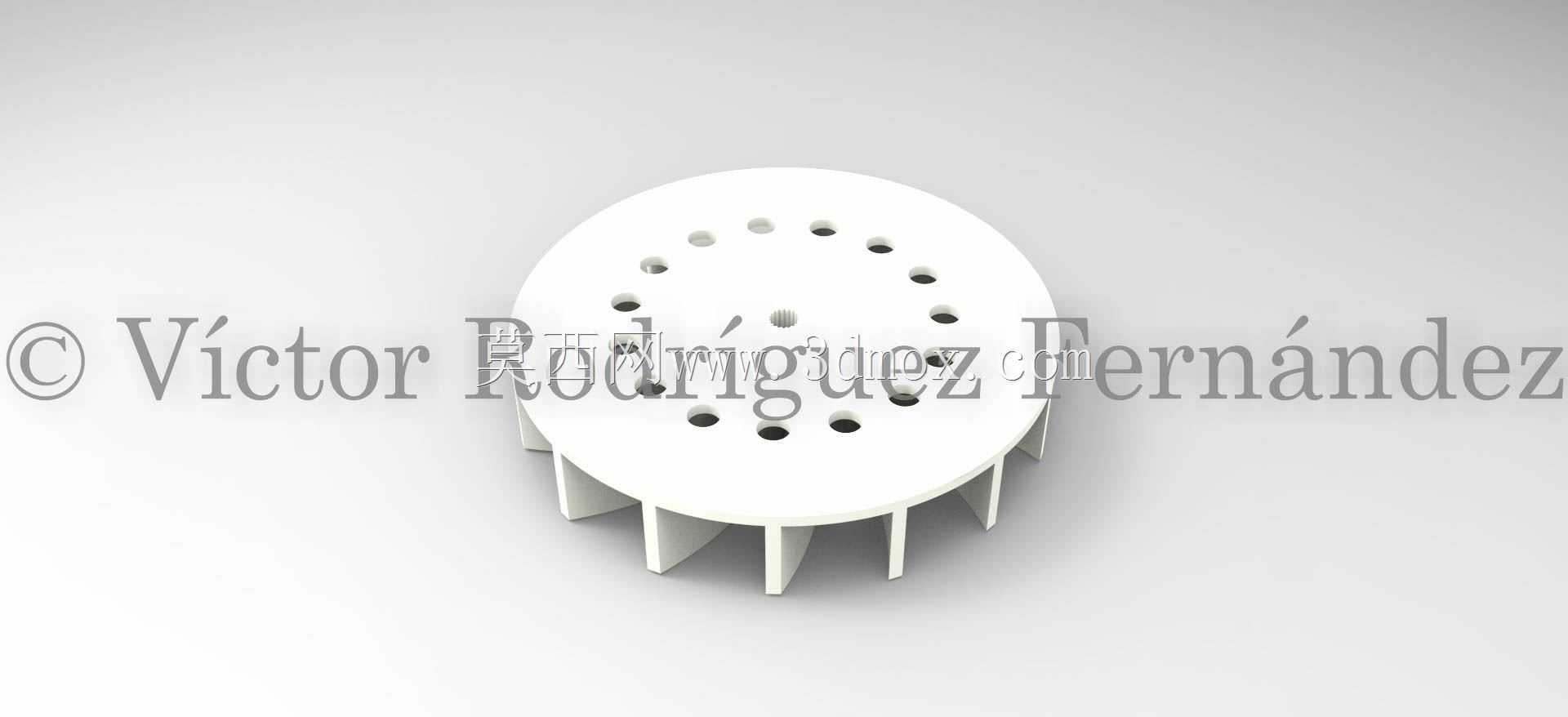

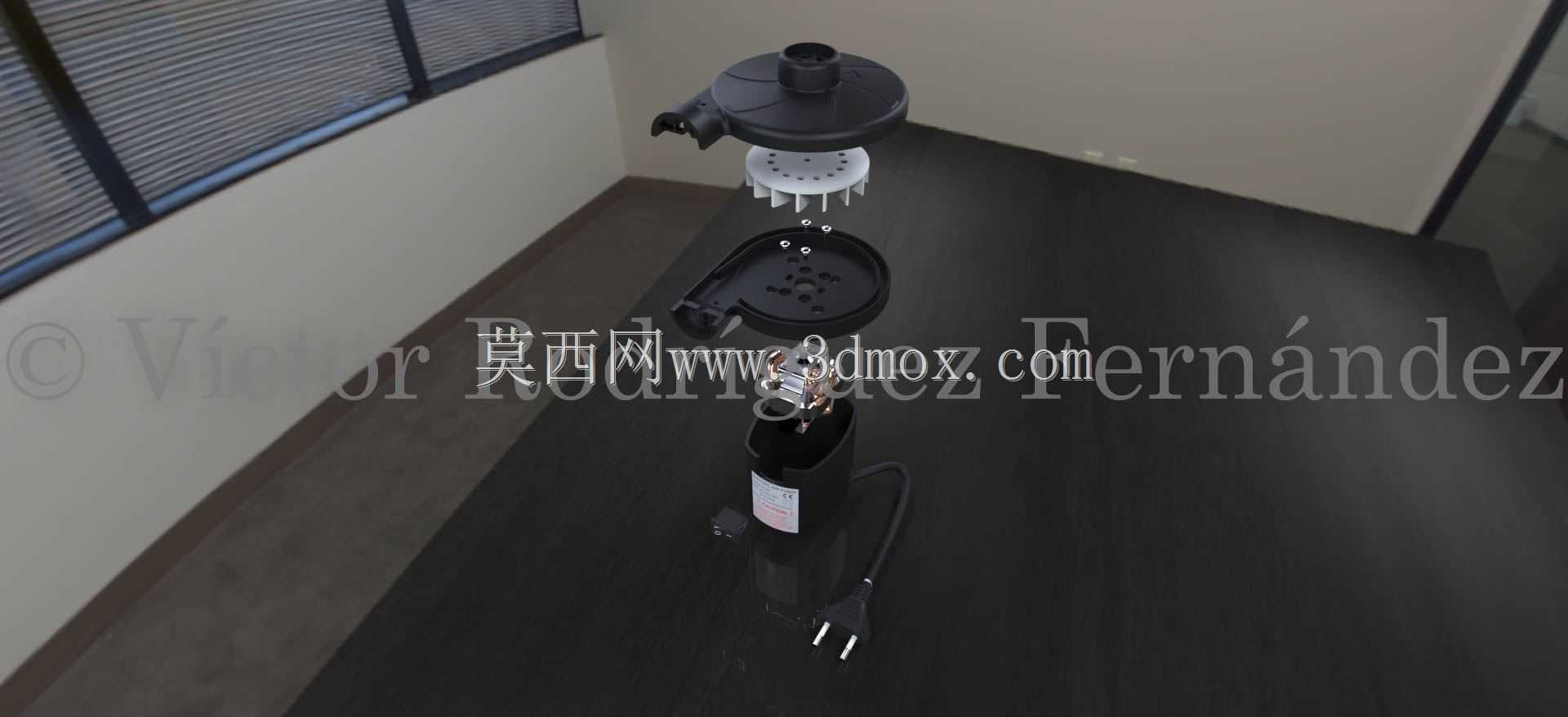

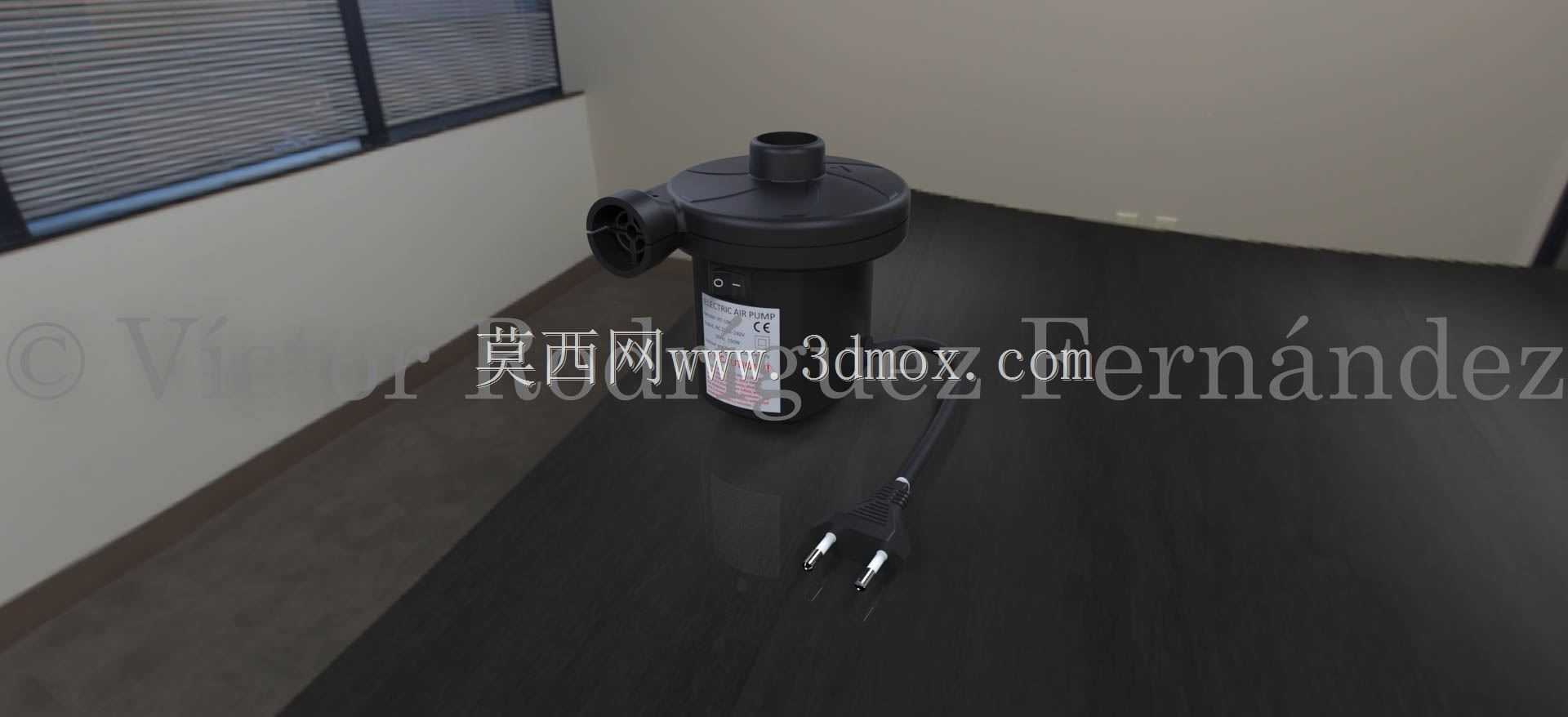

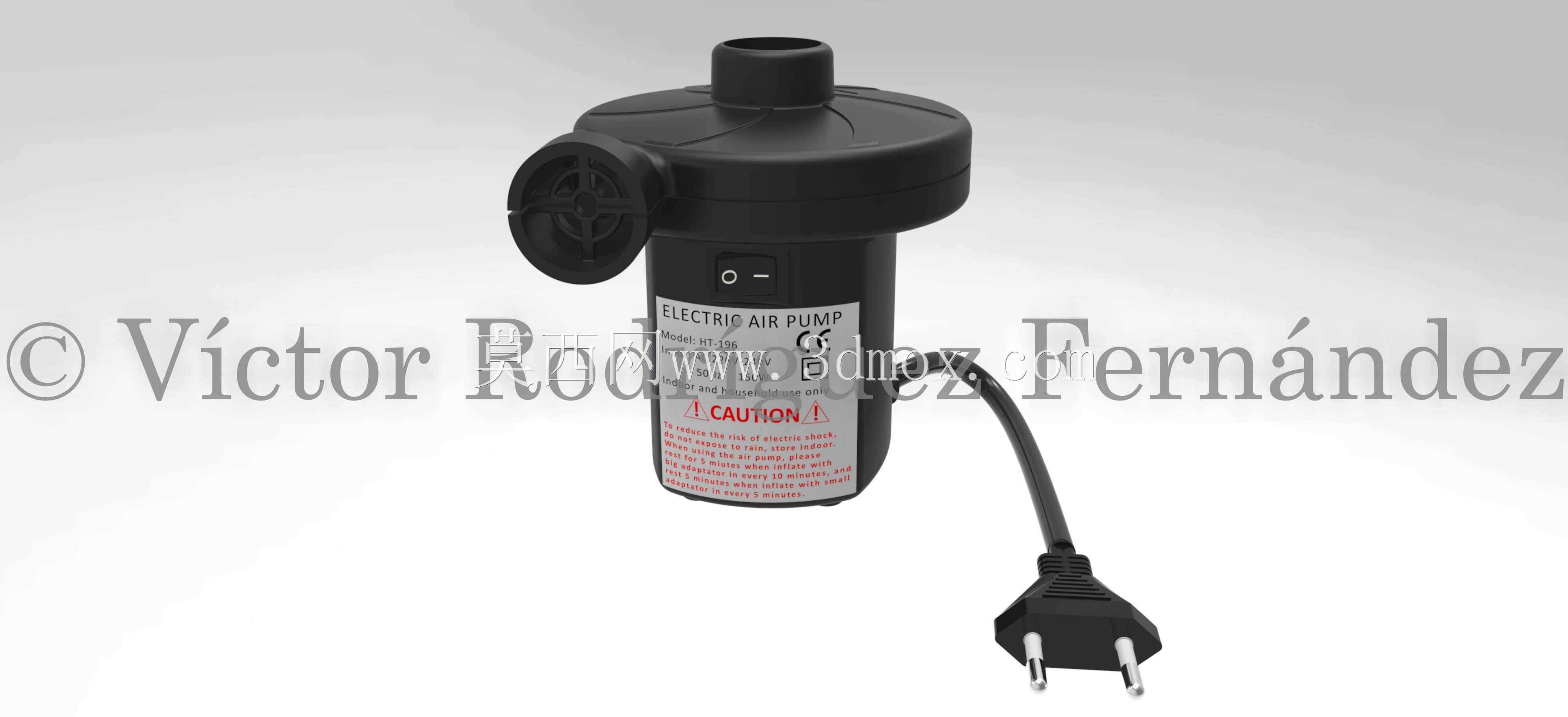

这款充气泵的壳体结构设计，首先围绕车载应急、家用小型充气场景的实际使用需求展开，日常使用中需要适配轮胎充气、球类充气、小型充气家具补压等多场景，所以结构设计上优先考虑握持操作的便利性，侧置的气嘴接口布局，能让使用者在连接气嘴时单手即可完成对位操作，不需要额外调整设备角度。从结构设计思路来看，圆形主体的布局是为了适配内部离心式气泵的叶轮安装空间，内部预留的多层安装凸台、定位孔位，分别对应电机固定、气封组件安装、电路板卡位的需求，每一处孔位的同轴度公差都控制在0.1mm以内，避免装配后出现叶轮蹭壳、气封漏气的问题。壳体侧面的凸起接口部分，内部做了加强筋结构，在频繁插拔气嘴的使用场景下，能承受至少500次插拔的侧向力不会出现开裂，接口内部的密封槽位尺寸经过反复校核，能适配标准快插气嘴的密封胶圈，保证充气过程中气压泄漏量控制在允许范围内。外形尺寸上，主体圆形部分直径控制在120mm左右，侧置接口突出主体长度35mm，整体厚度控制在60mm，安装时只需要预留直径130mm的圆形安装空间，侧面预留10mm的气嘴连接操作空间即可，不管是集成到车载充气泵的外壳内，还是作为独立泵体组件安装在小型充气设备中，都不会出现空间干涉的问题。壳体表面的凹槽结构一方面是为了减轻整体重量，另一方面也能在设备运行时起到辅助散热的作用，电机运行产生的热量可以通过壳体上的凹凸结构增加散热面积，长时间连续充气10分钟的工况下，壳体表面温度不会超过材料的耐热阈值。设计时还考虑了装配的便利性，壳体边缘的卡扣位和螺丝孔位错位布局，装配时不需要额外的定位治具，工人可以直接通过卡扣预固定，再锁付螺丝完成组装，能有效提升装配效率。内部的流道结构做了圆弧过渡处理，避免气流在壳体内形成紊流，降低充气过程中的气流噪音，实际测试中距离设备1米处的运行噪音可以控制在65分贝以内，符合家用小型设备的噪音要求。壳体的安装边界还预留了减震胶圈的安装槽位，装配时可以在壳体和外部外壳之间加装橡胶减震圈，抵消电机运行产生的振动，避免设备运行时出现移位或者共振异响的问题。
