家用供暖系统10升圆形承压储水容器结构

　　在分户式集中供暖的水系统回路中，这类承压储水容器是平衡系统水压波动、缓冲热媒体积变化的核心部件，很多家装采暖项目里，施工方往往忽略膨胀容积的匹配计算，直接靠壁挂炉内置的小容积膨胀腔应付，等到系统升温、水体积膨胀时，很容易出现安全阀频繁泄水、压力表指针跳变的问题，严重时还会导致管道接口渗漏、循环泵气蚀，这类外置的10升圆形压力容器，就是专门针对中小户型采暖系统设计的扩容缓冲部件。

　　从实际安装场景来看，这类容器大多布置在壁挂炉附近的管道井或者橱柜内侧，所以整体采用扁圆形的结构设计，没有突出的棱角，不会占用过多的安装空间，侧壁引出的连接接口可以直接和采暖系统的回水管路连通，安装时不需要额外做复杂的支架固定，靠自身的扁平底座就能平稳放置在平面上，也可以通过配套的挂装件固定在墙面，适配不同的家装布局。

　　设计这类承压容器的时候，首先要考虑的是家用采暖系统的工作压力边界，常规分户采暖系统的静态注水压力一般在0.1-0.15MPa，运行时随着水温升高，系统压力最高不会超过0.3MPa，所以罐体的壁厚设计不需要按照工业高压容器的标准冗余过多，在满足承压强度的前提下尽量压缩整体厚度，避免外形过于臃肿。罐体上下两个半壳采用旋压成型的工艺，接缝处做卷边压合密封，内部预留的气室和水室之间用柔性隔膜分隔，预充的氮气压力和系统静态压力匹配，当系统内的水受热膨胀时，多余的体积就会进入罐体，挤压隔膜压缩气室，从而把整个系统的压力波动控制在安全范围内，不会因为热胀冷缩导致系统压力超限。

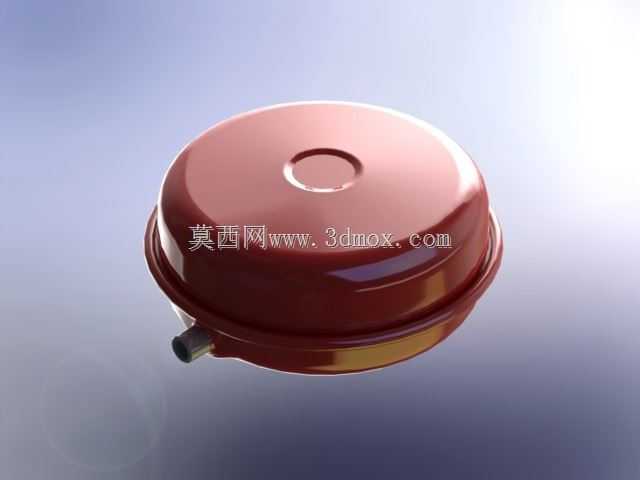

　　从结构细节来看，罐体顶部的内凹圆形结构是工艺成型时的定位槽，同时也能提升上壳的结构刚度，避免长期承压出现板面鼓胀变形，侧壁的连接接口采用翻边一体成型的结构，和外接管道连接时不需要额外做焊接补强，接口的内径匹配常规家用采暖的DN20管道规格，和市面上常见的铝塑管、PPR管接头都能适配，不需要单独定制转接头。罐体的外表面做喷塑处理，不仅能防止长期使用过程中表面锈蚀，也能适配家装场景的视觉需求，不会像工业铸件那样显得粗糙突兀。

　　在做三维建模的时候，要重点关注几个安装边界的尺寸：首先是罐体的整体直径和厚度，要保证在常规橱柜的进深空间内能够顺利放置，不会和橱柜门板、内部的其他管线发生干涉；其次是侧出接口的高度位置，要保证安装后接口和管道连接时不会出现过度弯折，同时接口的外螺纹长度要匹配常规锁紧螺母的旋合深度，避免连接后出现密封不严的问题；另外罐体底部的平面度也要做控制，保证放置在平面上时不会出现晃动，不需要额外加装调整垫脚。

　　很多新手建模的时候容易忽略隔膜的运动行程，把罐体内部的水室容积算成整个罐体的全容积，实际上因为隔膜的形变范围有限，有效缓冲容积大概是罐体总容积的60%左右，10升的罐体刚好匹配建筑面积120平以内的住宅采暖系统，不管是地暖回路还是暖气片回路，都能覆盖系统热媒膨胀的容积需求，不需要再额外串联多个膨胀罐。另外在建模时还要考虑罐体的承压受力分布，扁圆形的结构相比立式圆柱罐，受力分布更均匀，壁厚可以做得更薄，整体重量更轻，一个施工人员就能完成搬运安装，不需要额外的吊装辅助。

　　实际使用过程中，这类容器不需要额外的维护，只要在系统注水的时候核对预充压力和系统静态压力匹配即可，相比开式的膨胀水箱，这种闭式承压容器不会和空气接触，能减少管道内部的氧腐蚀，延长整个采暖系统的管道和阀门部件的使用寿命，同时也不会出现开式水箱溢水、蒸发耗水的问题，很适合家用分户采暖的场景。在做结构校核的时候，要重点验证卷边接缝处的密封强度，以及接口位置的应力集中情况，保证在反复的压力波动下，不会出现焊缝疲劳开裂、接口渗漏的问题，毕竟家用设备的设计使用寿命要和采暖系统整体匹配，至少要满足10年以上的使用周期，不需要频繁更换维护。
