十字型隐藏式暗装合页结构设计

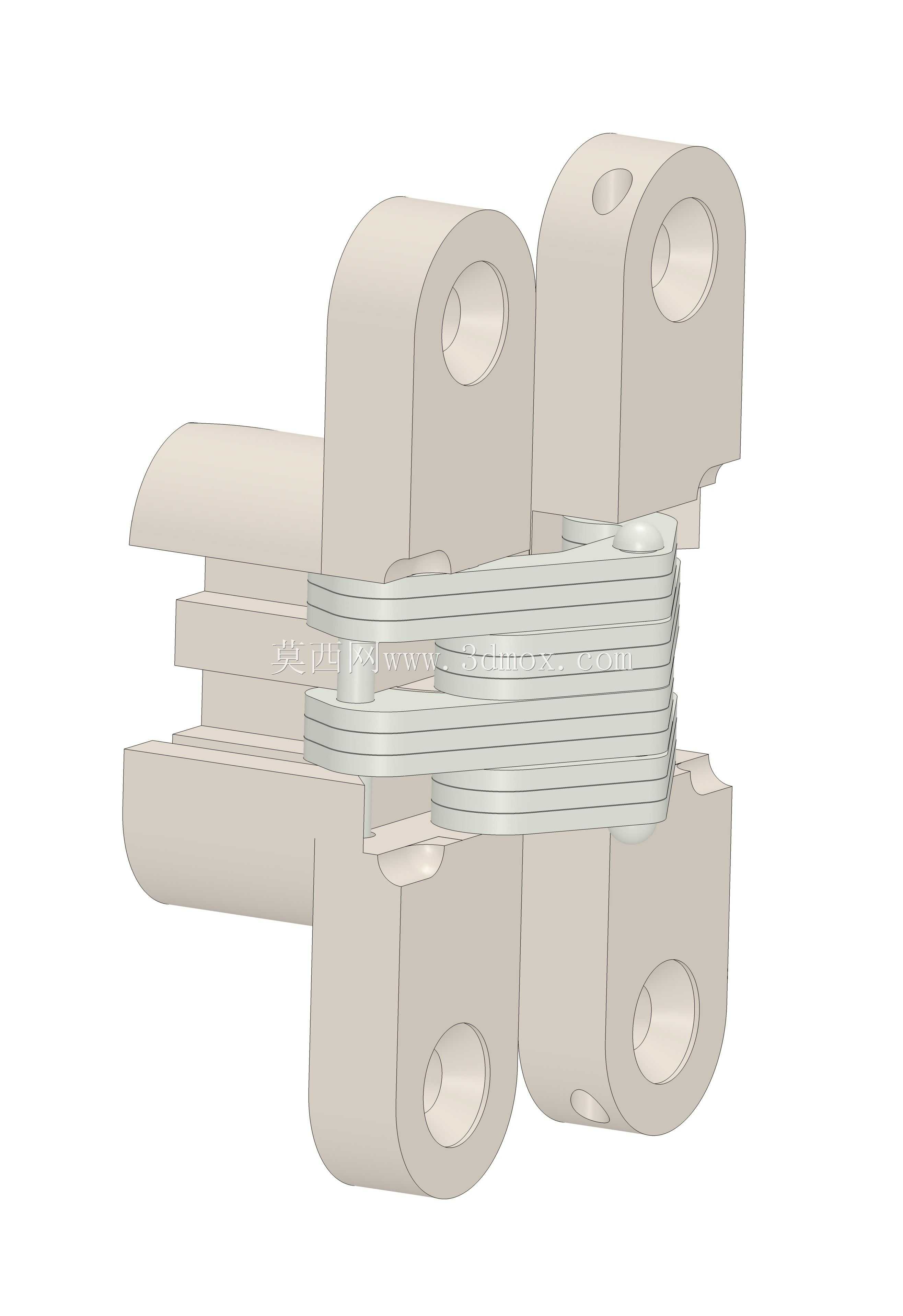

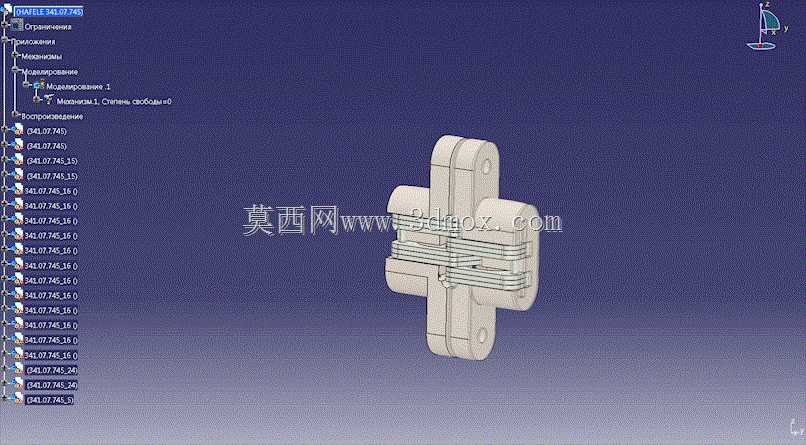

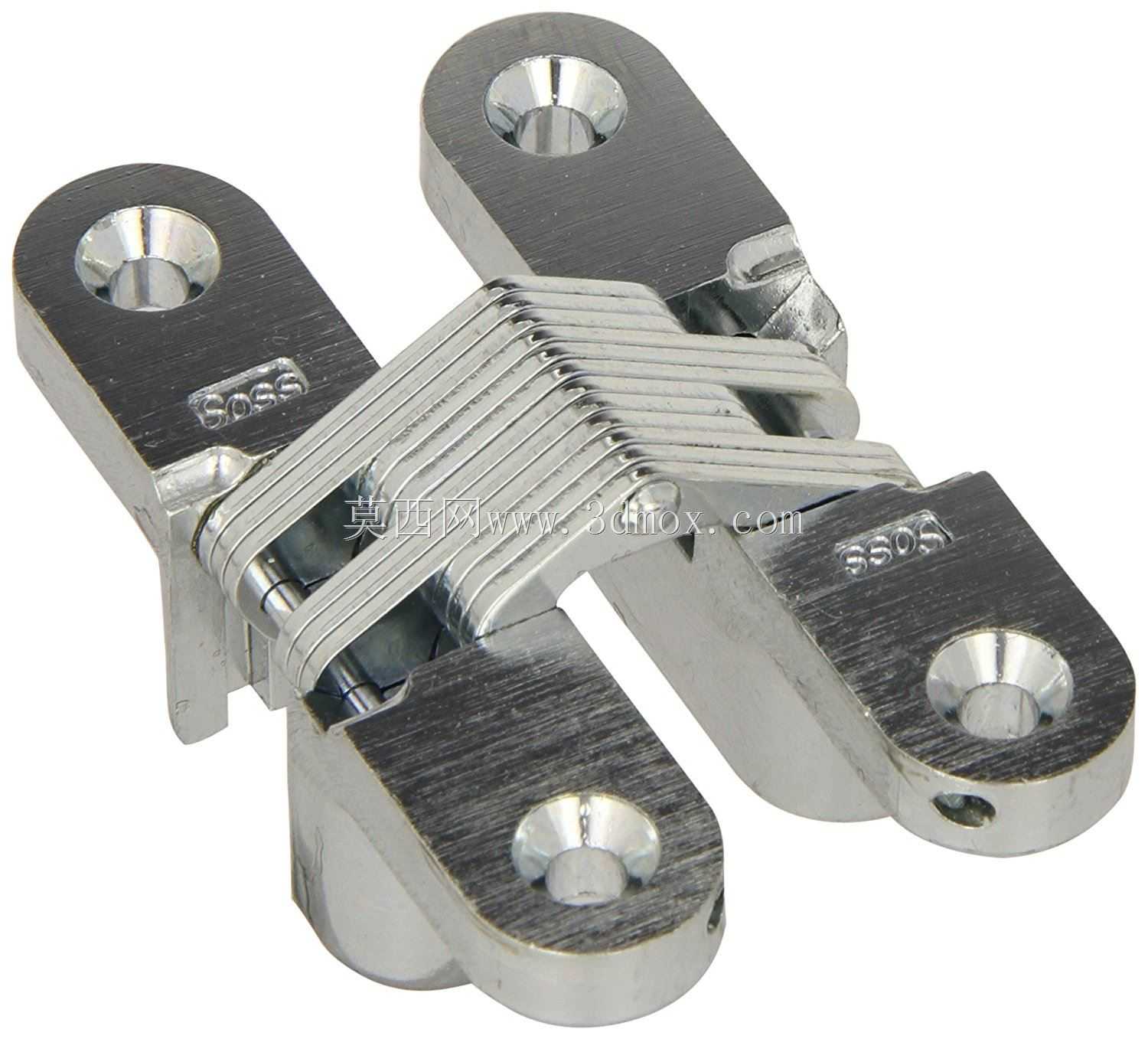

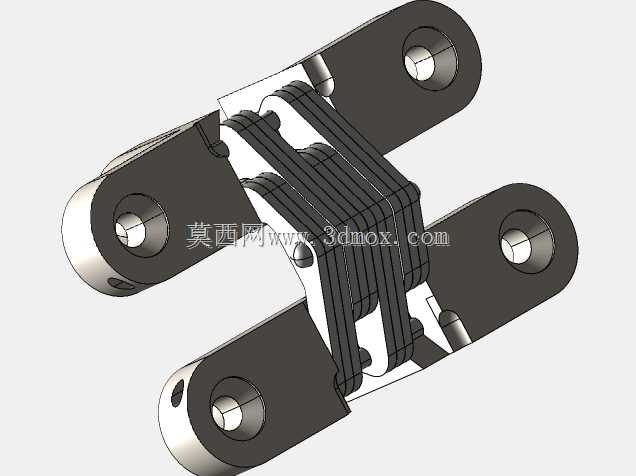

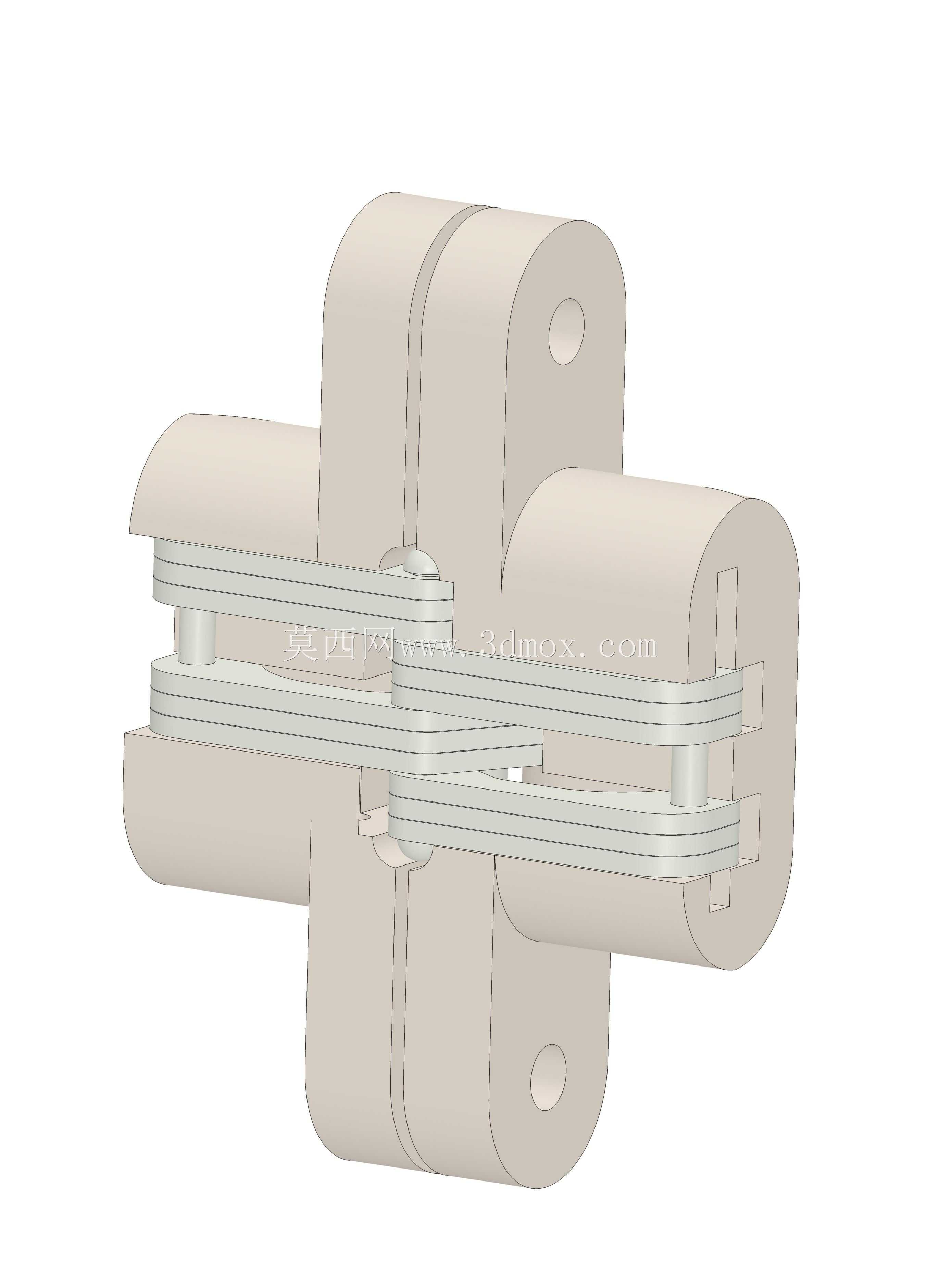

这款十字型暗装合页主要应用于各类需要隐藏式铰接的场景，常见于高端定制家具、装饰性暗门、精密设备检修门、小型箱体翻盖等部位，区别于传统明装合页，安装后从外部完全看不到铰接部件，能够保证安装面的整体平整度与外观完整性，不会破坏饰面的连续视觉效果。从结构设计来看，该合页采用十字交叉的分体式铰接布局，两组铰接臂分别对应安装在两个需要相对转动的构件上，转动过程中两组臂体互相交错嵌入，实现0-90度甚至更大角度的开合动作，铰接部位采用多组叠片式转轴结构，每一片叠片都对应加工有同轴的转轴孔，穿入销轴后实现稳定的转动连接，多叠片的设计能够均匀分散开合过程中承受的载荷，避免单点应力集中导致的结构变形，同时叠片之间预留有合理的装配间隙，保证转动过程无卡滞、无异响。设计过程中首先要确认安装边界，合页整体嵌入安装时需要在两个对接构件上分别铣出对应尺寸的嵌装槽，槽深需要完全覆盖合页闭合状态下的整体厚度，保证合页闭合后两个对接面能够完全贴合，无凸起、无间隙；合页的十字臂长度需要根据门体或者翻盖的重量匹配，臂长越长对应的承重能力越强，同时要注意开合过程中臂体的运动轨迹，避免与嵌装槽的侧壁发生运动干涉，在建模阶段需要反复模拟开合全行程的位置关系，预留足够的运动避让空间。实际选型使用时，需要根据被连接件的重量、开合频率确定合页的材质与表面处理方式，常规室内场景采用锌合金压铸即可满足强度要求，潮湿或者有防腐要求的场景则需要选用不锈钢材质，转轴部位可以增加自润滑衬套，降低长期转动的磨损量，提升使用寿命。安装时需要保证两个合页半体的同轴度，否则会出现开合阻力大、磨损加快的问题，嵌装槽的加工精度需要控制在合理公差范围内，槽位过松会导致合页安装后出现晃动，槽位过紧则会导致装配困难甚至无法完全嵌入。该结构的优势在于安装后完全隐藏，外观整体性好，同时铰接强度充足，开合动作顺畅，能够满足各类对外观有较高要求的铰接连接需求，建模过程中所有配合面都做了公差适配，叠片之间的间隙、转轴与孔的配合都按照实际加工工艺设定，能够直接用于后续的加工生产或者3D打印验证。
