伸缩式美工切刀结构三维设计

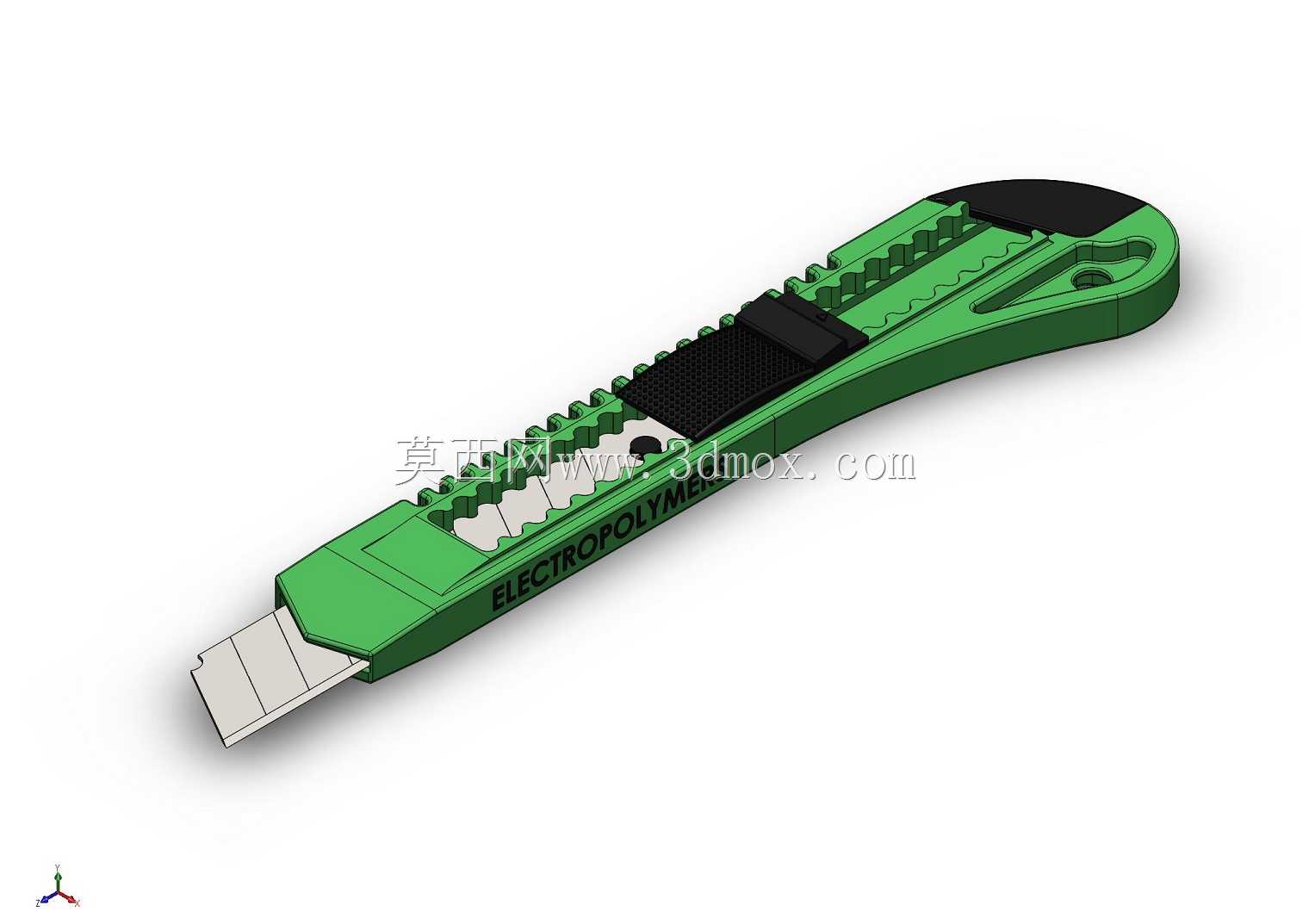

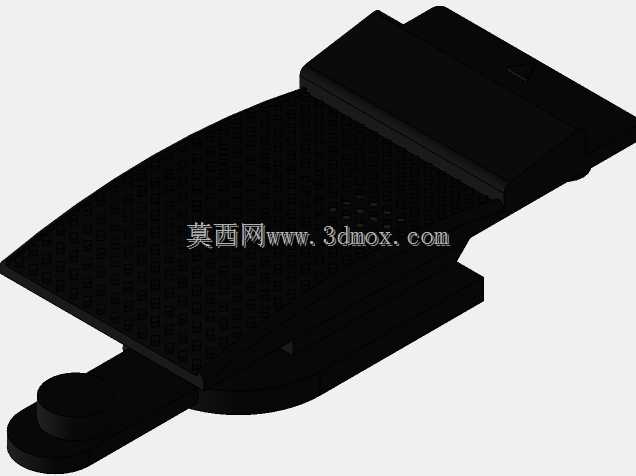

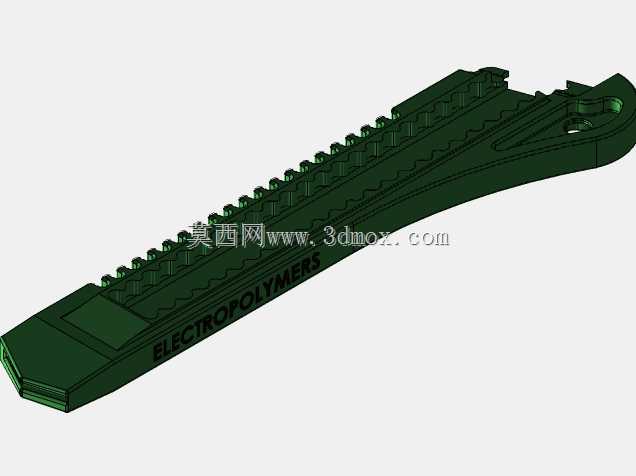

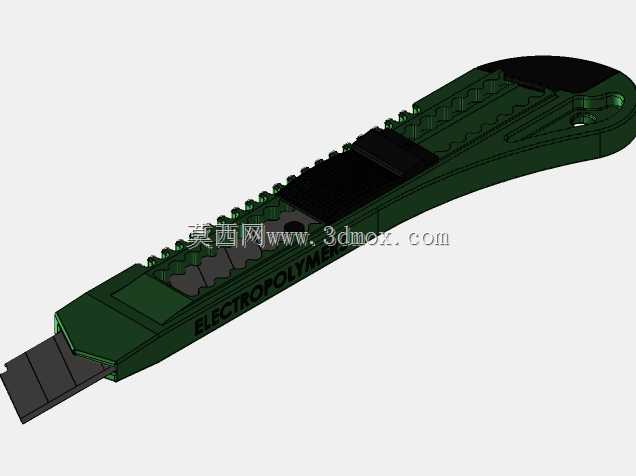

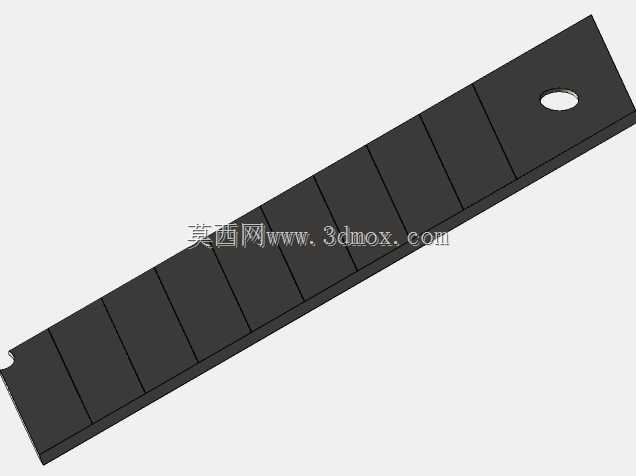

日常生产与手工操作场景中，这类伸缩式切刀是装配工位、包装拆解、板材裁切、文具加工等环节的高频使用工具，不同于固定刃口的切削刀具，它的核心设计逻辑围绕使用安全性、刃口可替换性、握持稳定性三个核心需求展开。从结构设计层面看，这款切刀采用分体式注塑外壳作为主体承载结构，外壳内侧设计有连续的阶梯式卡位齿槽，与推块底部的弹性卡爪配合，实现刀片伸出长度的多档位锁定，使用者可根据裁切材料的厚度调整刃口伸出量，避免刀片伸出过长导致受力弯折、崩断的风险。推块表面设计有网格状防滑纹理，指腹推动时可提供足够摩擦力，即便戴薄款劳保手套操作也能顺畅调整档位，不会出现打滑移位的问题。外壳尾端设计有可拆卸的堵头结构，内置刀片存储仓，可存放备用替换刀片，当前端刃口出现磨损、崩缺时，无需额外寻找备用刀片，拆开尾堵即可取出新刀片完成更换，适配连续作业的使用需求。握持区域的外壳做了贴合手掌曲线的弧度处理，边缘做了R2-R3的圆角过渡，长时间握持施力时不会硌手，外壳表面的防滑纹路可减少手部出汗导致的握持滑脱问题。刀片采用标准分段式折断美工刀片，每段刃口都有预制的折断刻线，当前段刃口钝化后，可借助尾端的刀片折断口将钝化段掰断，露出新的锋利刃口，无需整体更换刀片，降低使用耗材成本。从安装边界与尺寸适配来看，这款切刀的整体长度控制在160mm左右，握持段宽度约35mm，厚度约18mm，可适配常规的工具腰包、文具笔袋的收纳尺寸，不会占用过多收纳空间。外壳上设计的挂孔可配合安全绳使用，在高空作业场景下可将切刀系在安全带上，避免工具坠落造成安全隐患。内部的刀片滑槽采用等宽限位设计，刀片与滑槽的单边间隙控制在0.1mm以内，裁切施力时刀片不会出现左右晃动，保证裁切切口的平直度，推块与滑槽的配合间隙控制在0.05-0.08mm，档位切换时手感清晰，锁定后不会出现自动回退的问题。这类切刀的结构设计充分考虑了不同场景的使用需求，无论是车间里裁切包装胶带、薄塑料板，还是办公场景下裁切纸张、卡纸，或是装修场景下裁切壁纸、美纹纸，都能提供稳定的切削表现，结构上没有多余的复杂零件，生产装配难度低，日常维护也十分简便，出现卡滞问题时只需拆开外壳清理滑槽内的碎屑即可恢复正常使用。
