非接触式NGO防疫手消毒装置结构设计

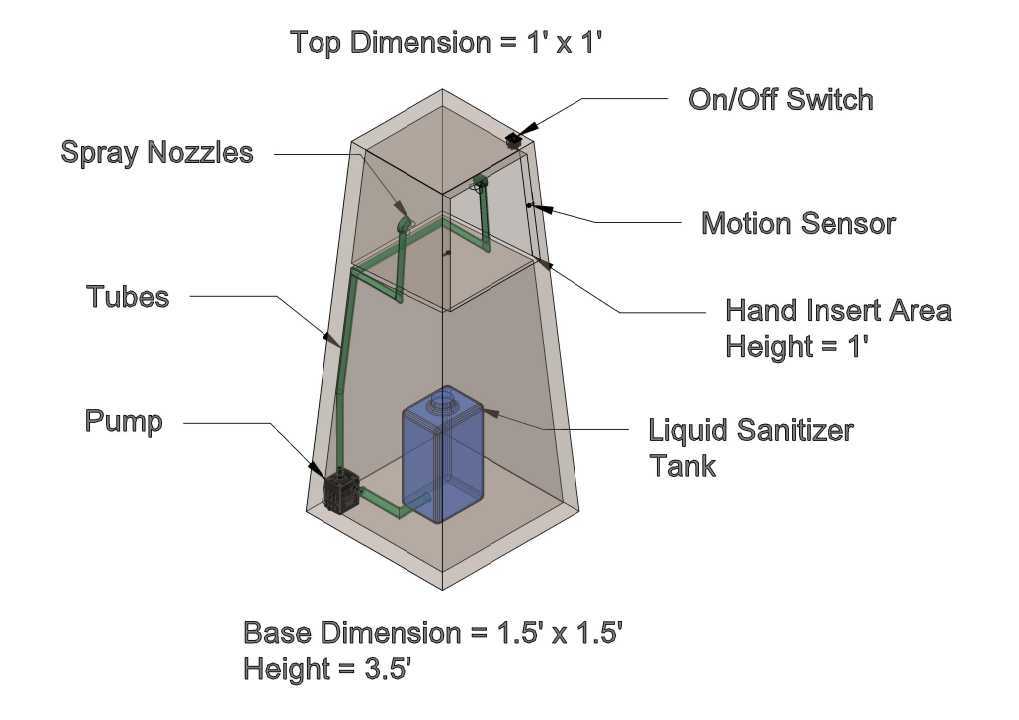

　　这款手消毒装置的设计初衷，是面向公共卫生应急场景下的无接触消杀需求，尤其适配公益组织在户外、临时安置点、社区卡口这类缺乏固定消杀设施的场景使用，整体结构围绕低维护成本、高易用性、无接触操作的核心逻辑展开，避免传统按压式消毒设备带来的交叉接触风险。从结构布局来看，装置采用上窄下宽的棱台式壳体设计，底部尺寸设定为1.5英尺见方，整体高度3.5英尺，顶部操作区域尺寸为1英尺见方，手部插入区域的垂直高度为1英尺，这个尺寸区间既能够保证成年人手部完全伸入操作区域，又能控制整体设备的占地面积，在临时布设场景下不需要占用过多通道空间，底部的大尺寸基座也能提升设备放置的稳定性，即使在户外不平整的地面放置，也不容易被碰倒，不需要额外做地脚固定，

　　适配快速布设、随时转移的使用需求。设备的核心功能触发采用运动传感器作为信号输入单元，传感器布置在手部插入区域的侧上方，当检测到人手伸入操作区域时，会直接触发泵体启动，将储液箱内的消毒液压入输送管路，最终从顶部布置的两组喷雾喷嘴喷出，形成覆盖手部全区域的雾化消毒幕，整个过程不需要使用者接触设备任何部位，从根源上避免接触传播的风险。设备同时设置了实体通断开关，布置在设备顶部的侧边角位置，日常使用时开关处于常开状态，当需要补充消毒液、对设备内部进行维护或者长期存放时，可以直接切断泵体的供电通路，避免误触发带来的消毒液浪费。储液箱布置在设备底部的腔体内，靠近泵体安装位置，这种低位布置的方式一方面可以降低设备整体重心，进一步提升放置稳定性，

　　另一方面可以缩短泵体到储液箱的吸液管路长度，减少泵体的吸程损失，提升供液的响应速度，同时底部的储液箱拆装不需要拆解设备上部结构，维护人员只需要打开底部的检修盖板就可以完成消毒液补充，操作门槛极低，不需要专业的运维人员就可以完成日常耗材补充。输送管路沿着设备壳体的内壁布置，从底部泵体位置向上延伸到顶部的喷嘴位置，管路全部隐藏在壳体内部，既可以避免户外使用时阳光直射导致管路老化，也能防止外力磕碰造成管路破损，提升设备在复杂户外场景下的耐用性。从设计思路上看，整个装置没有采用复杂的集成结构，所有功能部件都采用模块化的布置方式，泵体、传感器、开关、喷嘴、储液箱都是独立可拆分的单元，任何一个部件出现故障都可以单独更换，不需要整体报废设备，

　　这种设计非常适配公益场景下的运维条件，不需要专业的维修工具和备件渠道，就可以完成设备的故障排查和部件更换，大幅降低设备的全生命周期使用成本。壳体采用半透明的可视化设计，运维人员不需要打开设备盖板，就可以直接观察到内部储液箱的剩余消毒液容量，及时安排补液，避免出现设备空置无法提供消毒服务的情况。在实际应用场景中，这款设备可以直接放置在社区出入口、临时检测点、物资发放点、临时安置点的入口位置，不需要接入复杂的管线，只需要搭配低压供电模块就可以独立运行，适配没有固定水电配套的户外公共场景，相比固定安装的消毒设备，布设和转移的灵活度更高，能够快速响应突发公共卫生事件下的消杀点位布设需求。设备的喷雾角度经过针对性调整，喷嘴朝向手部插入区域的中心位置，喷出的雾化消毒液不会溅到设备外部，避免造成地面湿滑带来的通行安全隐患，同时雾化的颗粒度控制在合理区间，既能够保证手部皮肤的全覆盖消毒，又不会因为喷雾颗粒过大造成消毒液的不必要浪费，提升单次补液后的设备使用时长。
