立式安装光束发动机传动结构设计

　　这套光束发动机传动结构，主要面向小型动力演示、原理教学以及特种低功率动力场景的结构验证使用，整体采用立式壁挂式安装布局，安装基准为一块平整的立式安装板，所有运动部件均依托该安装板完成定位与支撑，安装时仅需保证安装板平面的平面度公差在0.1mm以内，即可保证整套机构的运动同轴度要求，避免运行过程中出现卡滞、偏磨等问题。

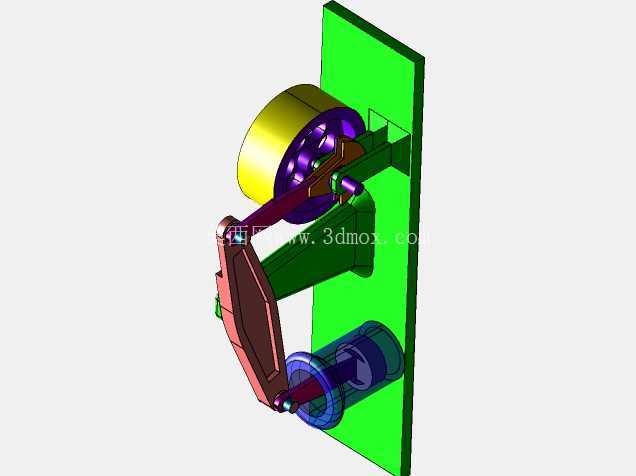

　　从结构功能来看，整套机构核心实现的是热能到旋转机械能的转换逻辑，上部的圆柱形腔体为动力输入腔，负责承接光束照射产生的工质膨胀动力，通过铰接的传动连杆将直线往复动力传递至下部的曲柄转盘结构，最终由下部的输出轴完成旋转动力的输出，整套传动链路的铰接点均采用耐磨衬套结构，可有效降低长期往复运动带来的磨损量，提升机构的连续运行寿命。

　　在实际应用场景中，这类结构常被用于高校工程热物理相关课程的原理演示教具，也可作为小型外燃式动力装置的核心传动单元，应用在偏远地区的小型离网发电、低功率辅助动力输出场景中，相比传统内燃机结构，这套传动结构的运动部件更少，对工质的适配性更强，无需复杂的配气机构即可完成动力循环，维护难度大幅降低。

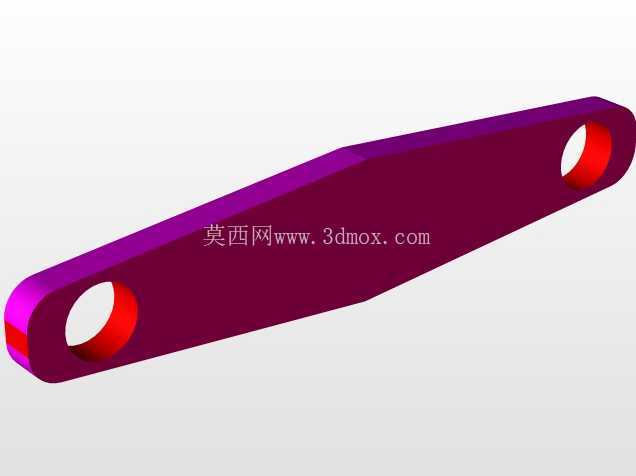

　　设计过程中，首先确定了立式安装的整体布局，将动力输入与动力输出单元沿安装板纵向排布，尽可能压缩横向安装空间，整套机构的横向安装边界不超过安装板宽度120mm，纵向安装高度控制在280mm以内，输出轴的伸出长度预留了15mm的连接余量，可直接连接小型发电机、减速箱等外接负载，无需额外加装过渡连接法兰。传动连杆的长度经过运动学仿真优化，既保证了动力传递过程中的力臂处于合理区间，降低铰接点的接触应力，也避免了连杆运动过程中与安装板、腔体结构出现运动干涉，所有运动部件的运动包络均提前做了间隙校核，最小运动间隙保留在2mm以上，可抵消加工与装配过程中带来的尺寸误差。

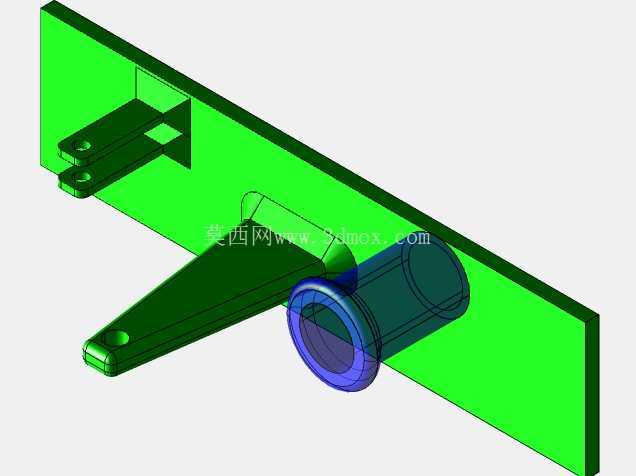

　　上部动力腔体与下部输出腔体均采用法兰式连接结构固定在安装板上，连接螺栓采用内六角圆柱头螺钉，沉头安装方式不会突出安装板背面，保证安装板可以贴合墙面或支架平面完成固定，不需要额外预留螺栓避让空间。曲柄转盘的配重经过动平衡校准，运行过程中不会产生明显的振动，即使在较低的转速下也能保持平稳的动力输出，不会出现卡顿或反转的问题。

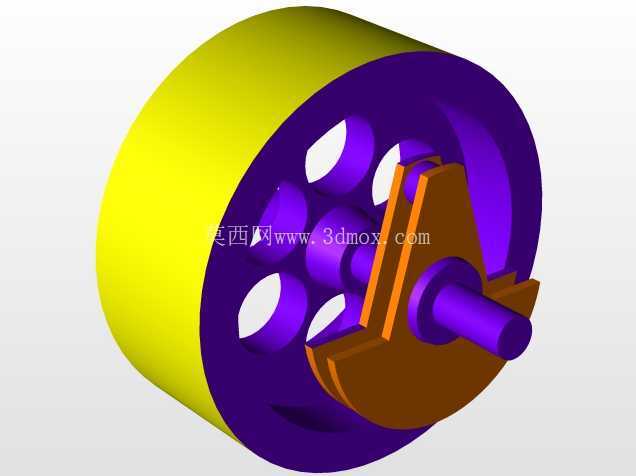

　　从结构细节来看，连杆与动力腔活塞、曲柄转盘的连接均采用销轴铰接结构，销轴端部设置了卡簧限位，避免运行过程中销轴脱出，同时也方便后期拆解维护，更换磨损的衬套部件。安装板上的所有安装孔位均做了位置度公差约束，孔位位置度公差控制在0.05mm以内，保证装配后上下腔体的同轴度、连杆的运动平面度都符合设计要求，不需要额外的调整工序即可完成装配。

　　这套结构在设计时也充分考虑了加工工艺性，所有结构件均可采用常规的铣削、车削工艺完成加工，不需要特殊的加工设备，普通的机加工车间即可完成整套部件的生产制作，加工成本较低，适合小批量制作用于教学演示或原理验证场景。同时结构的拆解难度低，所有连接部位均采用标准紧固件，不需要专用工具即可完成拆解，方便教学场景下向学习者展示内部的传动结构与动力传递逻辑，直观呈现外燃式发动机的工作过程。
