三联大蓝瓶民用商用前置水过滤装置

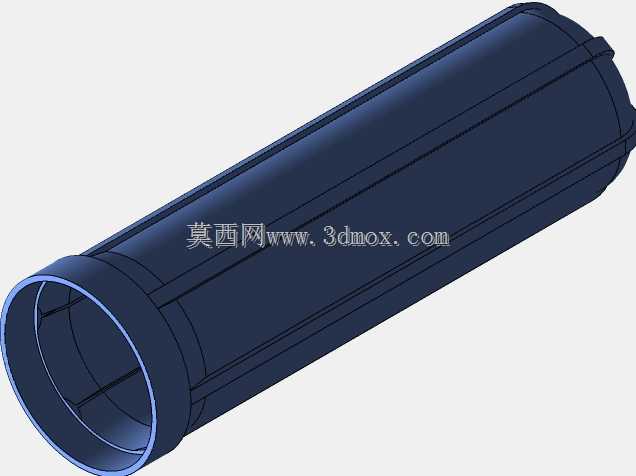

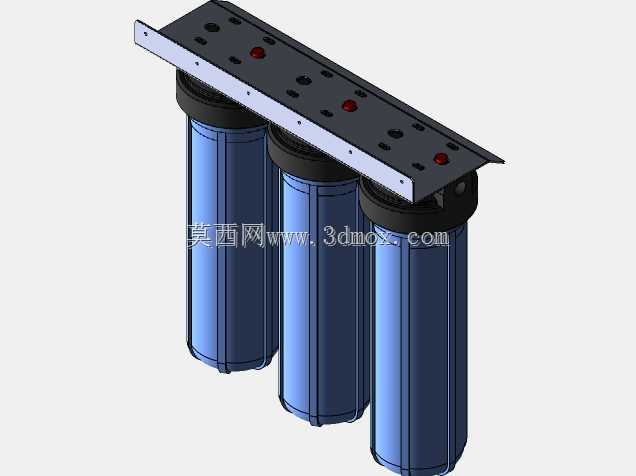

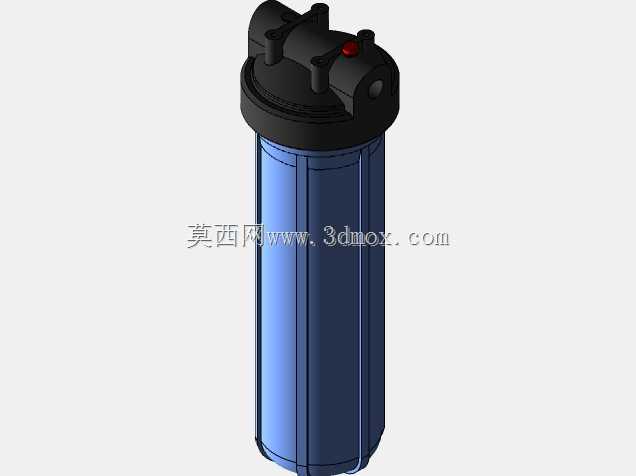

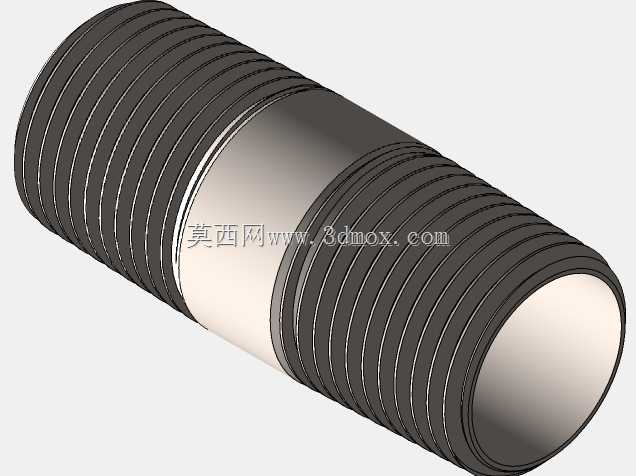

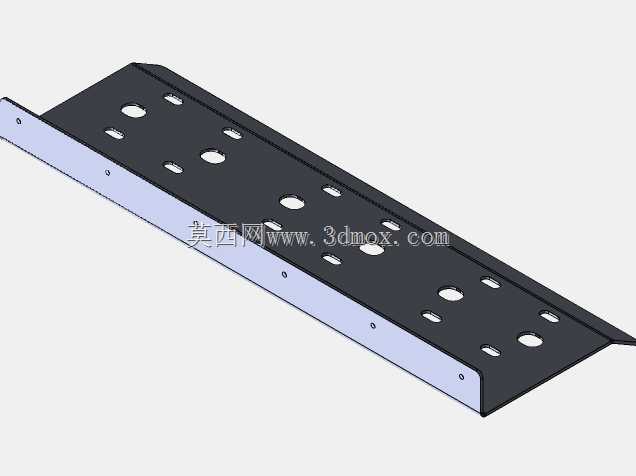

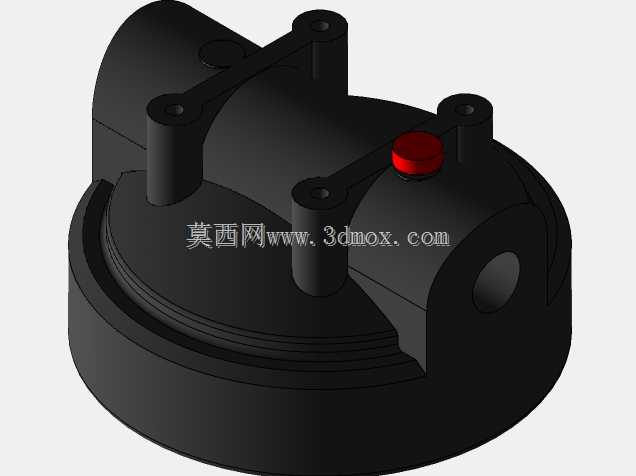

这套三联滤瓶结构的水过滤装置，常被部署在民用住宅入户进水端、小型商用门店供水支路、小型净水设备预处理段，承担水中泥沙、铁锈、胶体、大颗粒杂质的逐级截留功能，相比单级滤瓶结构，三级串联的设计可以依次装填不同精度的滤料，从5微米PP棉到颗粒活性炭再到高精度PP棉，实现从粗滤到精滤的梯度处理，避免单级滤瓶过快堵塞，延长单支滤芯的更换周期。从结构设计来看，顶部的安装挂板采用冷轧钢板冲压成型，预留了多组安装孔位，既可以通过膨胀螺栓直接固定在墙面，也能适配标准净水设备机架的安装孔距，挂板上集成了三个滤瓶的接口流道，进水端与出水端采用侧出式外螺纹接口，适配常规4分或6分的供水管道，不需要额外加装复杂的转接接头，降低现场安装的改造成本。滤瓶主体采用食品级蓝色透明改性塑料注塑成型，日常运维时可以直接透过瓶身观察内部滤芯的污染程度，不需要拆开滤瓶就能判断是否需要更换滤芯，每个滤瓶顶部都设置了红色的排气泄压阀，更换滤芯时先按下泄压阀释放瓶内压力，就能轻松旋开滤瓶，避免带压操作出现喷水、瓶身打滑的问题。设计阶段充分考虑了安装边界的尺寸限制，三个滤瓶等距排布，瓶身之间预留了足够的操作空间，旋开滤瓶时不会和相邻瓶身发生干涉，挂板伸出的折边结构可以承托滤瓶顶部的连接座，分担满水状态下滤瓶的重量载荷，避免长期使用后接口处出现渗漏。流道设计上采用了下进上出的内部走向，水流从滤瓶底部进入，穿过滤芯内部从中心管向上汇入顶部出水通道，保证水流可以完全穿过滤芯层，避免出现水流短路、过滤不彻底的问题，每个滤瓶的接口处都设计了密封圈安装槽，配套的丁腈橡胶密封圈可以承受10公斤以内的供水压力，适配绝大多数市政供水、小型二次供水的压力工况，不会出现常规滤瓶容易出现的滴漏问题。
