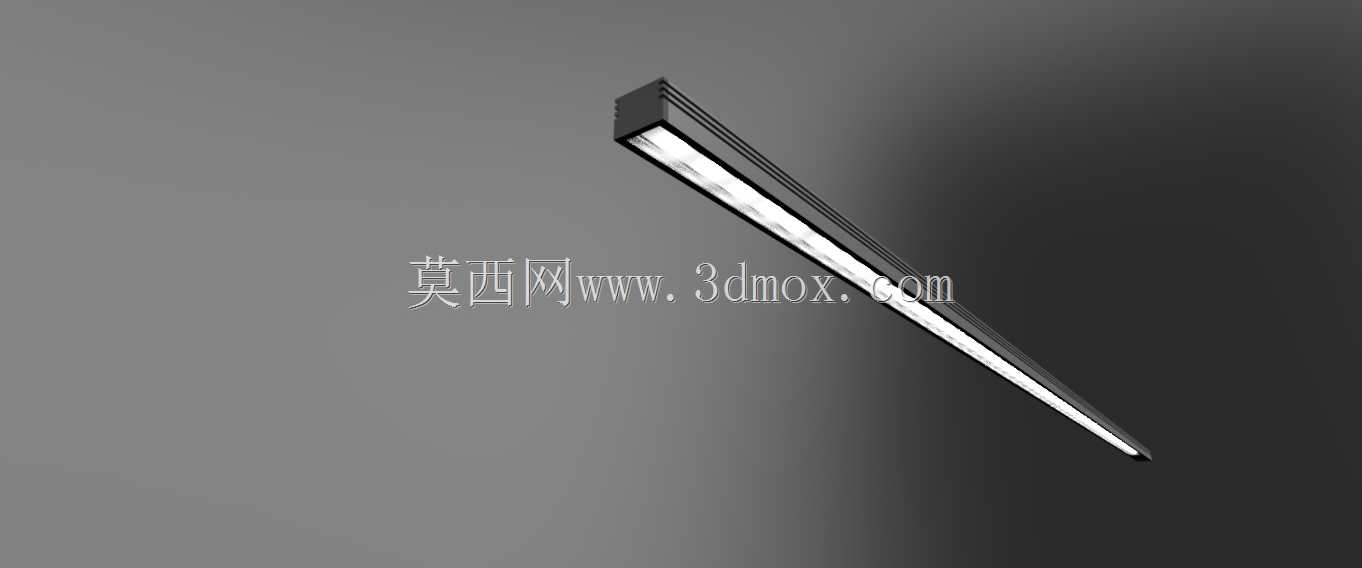

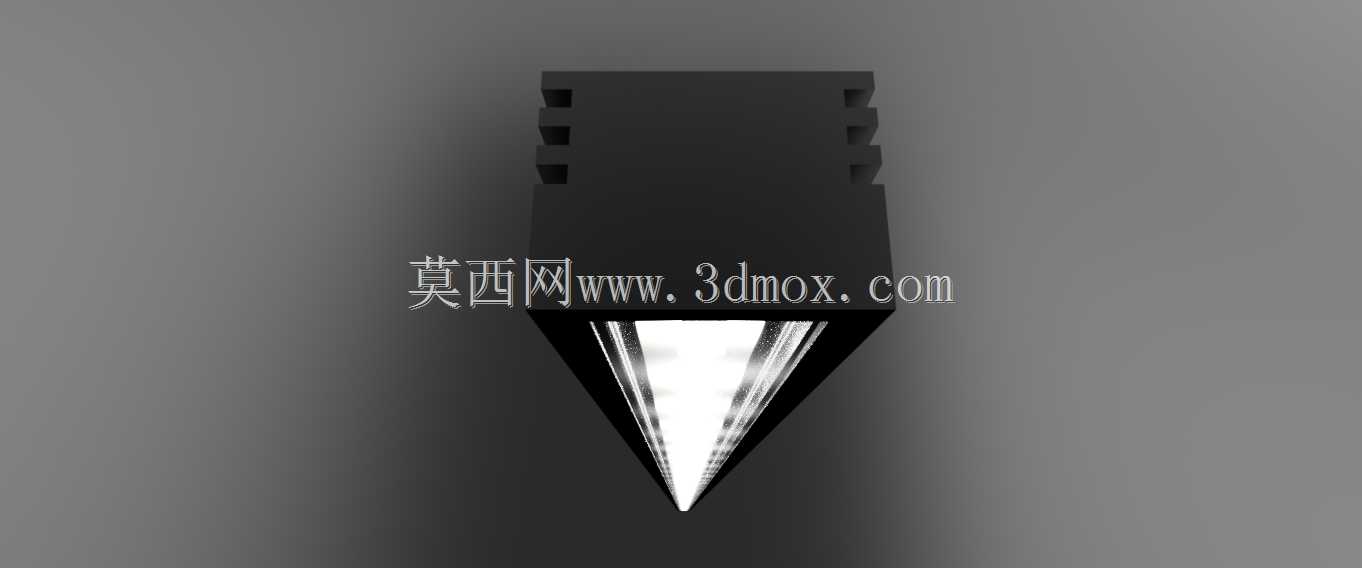

长条型工业LED照明灯具机架结构

这款长条型LED照明机架，主要面向工业厂房工位照明、仓储通道线性照明、设备配套辅助照明等场景设计，可直接适配高天棚工位、自动化生产线侧边补光、物流分拣线上方照明等安装需求，替代传统荧光灯管支架类产品，兼顾照明覆盖均匀度与安装维护便捷性。从结构设计逻辑来看，机架整体采用一体化铝型材拉伸成型思路，主体截面做了等宽窄边处理，既能够容纳内置LED灯板、驱动电源的排布空间，又尽可能压缩了整体厚度，减少安装后对空间的占用，同时铝型材本体自带散热鳍片结构，无需额外加装散热组件，即可满足LED光源长时间工作的散热需求，降低结构复杂度与后期故障概率。机架两端设计有嵌入式端盖结构，端盖与主体型材采用卡扣加定位柱的配合方式，既可以遮挡内部线路与灯板端部，避免积尘或异物进入腔体内部，也预留了标准安装孔位，支持吊装、吸顶安装、侧壁挂载三种主流安装方式，安装孔位做了通用化间距设计，可兼容市面多数现有长条灯安装支架的孔距，替换旧有灯具时无需重新打孔，降低现场改造的施工量。从安装边界来看，机架整体长度适配常规1.2米、1.5米规格LED灯板，腔体内部宽度预留了足够的走线空间，驱动电源可直接嵌入腔体中部，无需额外外置电源盒，整体外表面做了阳极氧化处理，可适应车间多尘、轻度潮湿的使用环境，表面不易积灰，日常清洁维护仅需擦拭外表面即可。机架的出光面预留了扩散板安装卡槽，卡槽边缘做了圆角过渡处理，既可以固定扩散板避免脱落，也不会在安装扩散板时划伤板材，同时卡槽的公差设计控制在合理范围，扩散板拆装无需额外工具，后期更换光源或维护驱动时，仅需拆下一端端盖即可抽出内部组件，无需整体拆卸机架。考虑到工业场景的布线需求，机架背部设计有可敲落的走线孔，可根据现场布线方向选择端部进线或背部进线，适配不同场景的布线走向，避免线缆外露造成的安全隐患。整体结构没有多余的冗余设计，所有受力部位均做了加厚处理，吊装状态下可承受自身重量三倍以上的载荷，不会出现长期使用后形变弯曲的问题，适配工业场景长时间连续使用的可靠性要求。
