可调开口活动扳手五金工具结构设计

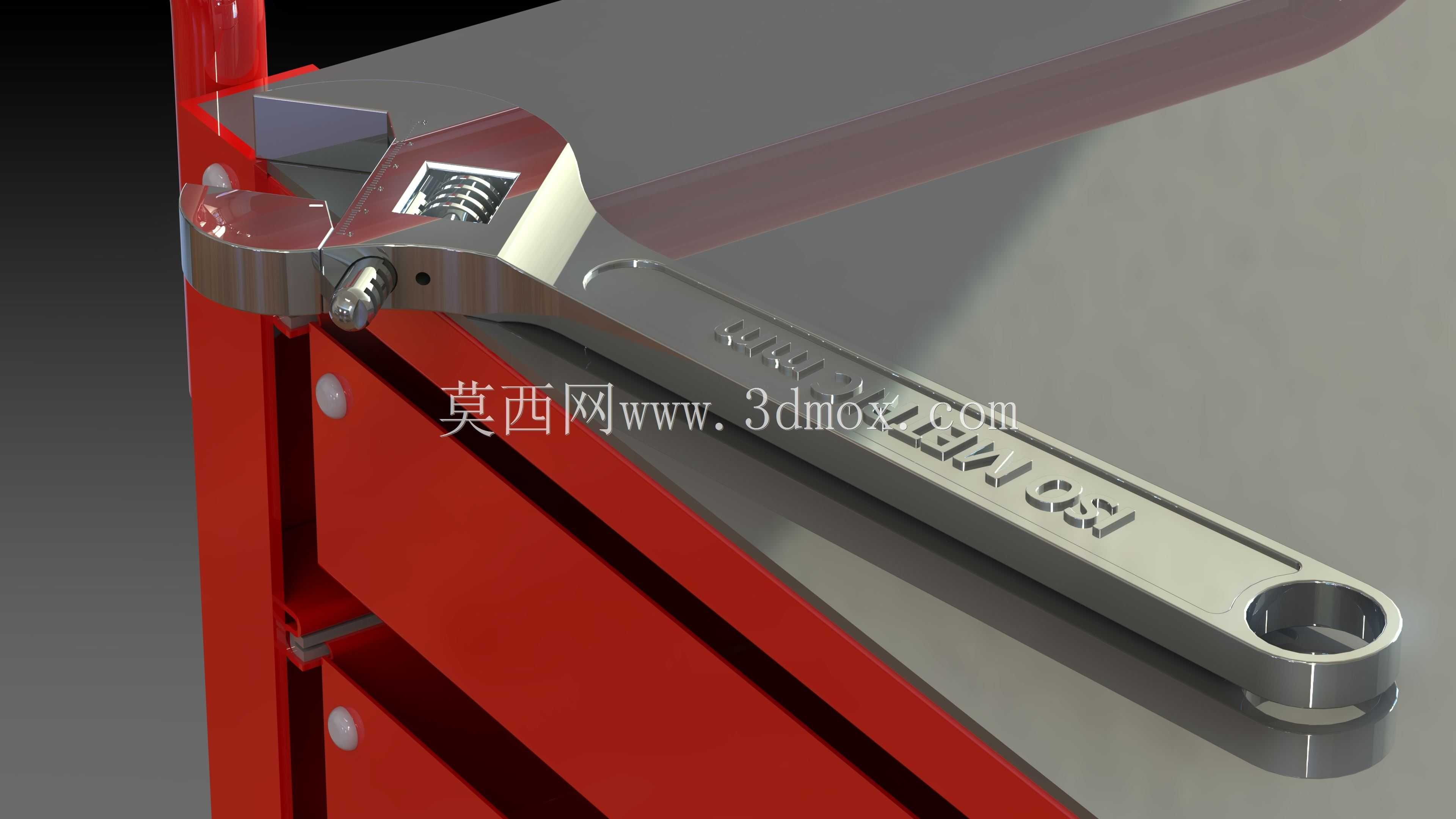

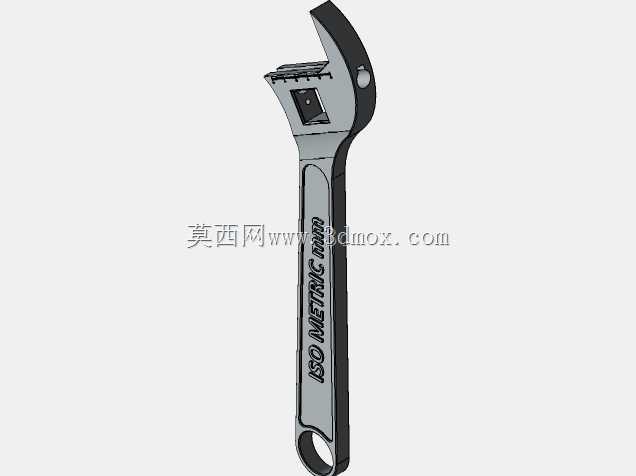

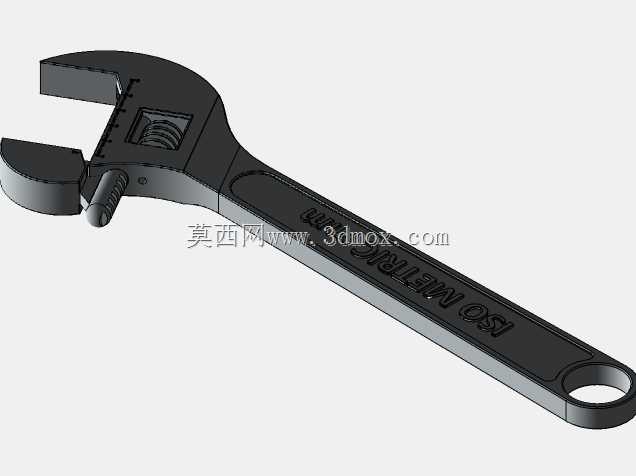

这款可调式活动扳手的结构设计，核心围绕手动拆装作业的通用适配需求展开，在设备维保、五金装配、管线安装等场景中，这类工具是作业人员随身配置的基础工装，无需携带多组固定开口扳手，即可覆盖一定范围内不同规格的螺栓、螺母拆装需求，大幅减少外出作业的工具携带负重。设计过程中优先考虑了开口调节的顺滑性与夹持稳定性，活动钳口的导轨配合间隙经过反复校核，既保证扳动调节蜗轮时钳口可以顺畅滑移，不会出现卡滞、旷量过大的问题，又能在夹持紧固件时保证钳口与紧固件侧面完全贴合，避免受力时出现打滑、磨损紧固件棱角的情况。本次设计的活动扳手最大开口延伸量达到50毫米，这个尺寸边界可以覆盖日常维保作业中绝大多数M6到M30规格的外六角紧固件，不管是民用管线拆装、小型设备检修，还是普通机械装配场景的常规紧固件作业，都能满足使用需求。钳头部分的受力结构做了应力优化，在扳拧受力最大的钳口根部做了圆弧过渡处理，避免应力集中导致的钳头断裂失效，扳手柄部的长度经过力矩匹配计算，既保证普通人手施加握力时可以输出足够的扳拧力矩，又不会因为力臂过长导致紧固件被过度拧断，同时柄部的握持区域做了贴合手掌弧度的造型处理，长时间施力作业时不会出现硌手的问题。建模过程中对蜗轮调节结构做了装配干涉校验，保证调节蜗轮和钳身齿条的啮合齿形完全匹配，每转动一格调节齿，钳口的进给量均匀一致，不会出现跳齿、调节虚位的问题。钳身整体采用对称式结构布局，受力时两侧应力分布均匀，不会出现单侧偏载导致的钳口变形。配套建模时还搭配了通用工具箱与工具车的场景参考，方便使用者在做工具存储布局、工位工具配置建模时直接调用，不需要额外调整尺寸比例即可适配常规的工具收纳格尺寸。这类手动工具的建模重点在于活动部件的配合精度还原，不能只做外观造型的复刻，要把内部的调节啮合结构、导轨配合结构都按照实际加工的公差要求做参数化建模，保证模型可以直接用于结构验证、工装配套设计，也可以作为工具类产品开发的原型参考，后续如果要做表面处理、手柄包胶等衍生设计，也可以在这个基础模型上直接修改迭代，不需要重新构建基础结构。
