壁挂式冷热水混合淋浴龙头结构设计

这款淋浴混水装置主要面向家用卫生间、公共浴室、酒店客房淋浴区等场景使用，核心作用是对冷热水管路输入的水流进行压力与温度调节，同时通过可弯折的金属软管将水流输送至手持花洒端，满足用户淋浴时的不同出水需求。从结构设计逻辑来看，主体混水阀采用壁挂式安装结构，安装基面为卫生间贴砖墙面，阀体背部设置两个标准间距的进水接口，分别对接墙面预留的冷热水供水管路，接口处采用密封螺纹配合橡胶圈实现防漏连接，安装时需保证阀体与墙面贴合平整，避免长期使用后出现接口松动渗水的问题。

阀体的操控手柄采用上置单柄结构，手柄摆动角度对应冷热水混合比例调节，上下扳动则控制出水流量大小，这种单柄操控结构的设计初衷是降低用户淋浴时的操作难度，单手即可完成温度与流量的调整，无需双手配合操作。阀体出水端采用标准通用接头连接金属波纹软管，软管内层为耐温橡胶材质，外层包裹不锈钢螺旋护套，既可以保证软管任意角度弯折时不会出现水流堵塞，也能耐受淋浴场景下的长期热水冲刷，避免软管过早老化开裂。

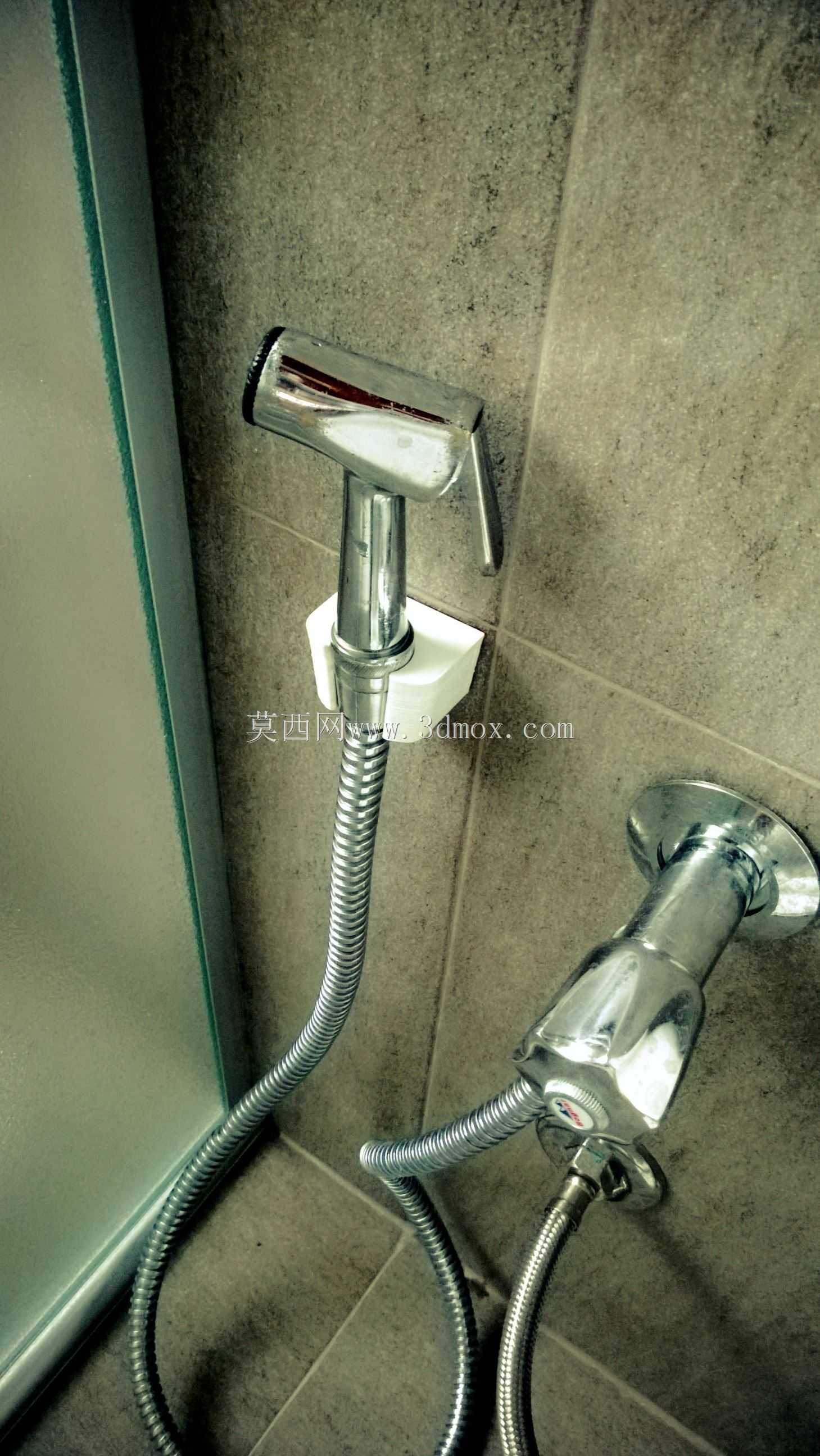

手持花洒的固定座采用独立壁挂安装结构，与混水阀主体保持合适的垂直间距，用户可根据使用需求将花洒放置在固定座上实现固定角度出水，也可取下花洒手持调整出水位置。整体外露部件全部采用镀铬抛光处理，表面光滑致密，一方面可以适配卫生间潮湿的使用环境，避免长期接触水汽出现锈蚀问题，另一方面光滑的表面不易附着水垢，日常清洁维护只需用软布擦拭即可。

从安装边界尺寸来看，混水阀主体的安装孔距符合民用建筑给排水设计的通用预留标准，适配绝大多数家庭已有的墙面水管预留位置，无需对墙面管路进行额外改造即可直接安装。软管长度覆盖常规淋浴区的活动范围，既不会因为长度过短限制用户活动空间，也不会因为过长导致软管拖地积污。整体结构没有多余的外露连接件，所有密封部位都设置在阀体内部，减少了长期使用过程中可能出现的渗漏点，结构可靠性更适配卫浴场景高湿度、频繁操作的使用特性。在建模过程中，各部件的配合公差都按照卫浴五金的行业通用标准设定，转动部件的配合间隙既保证操作手感顺滑，也不会出现间隙过大导致的手柄晃动问题，密封槽的尺寸与常规密封圈规格完全匹配，方便后期维护时更换易损配件。
