带侧接管路篮式塑料过滤装置

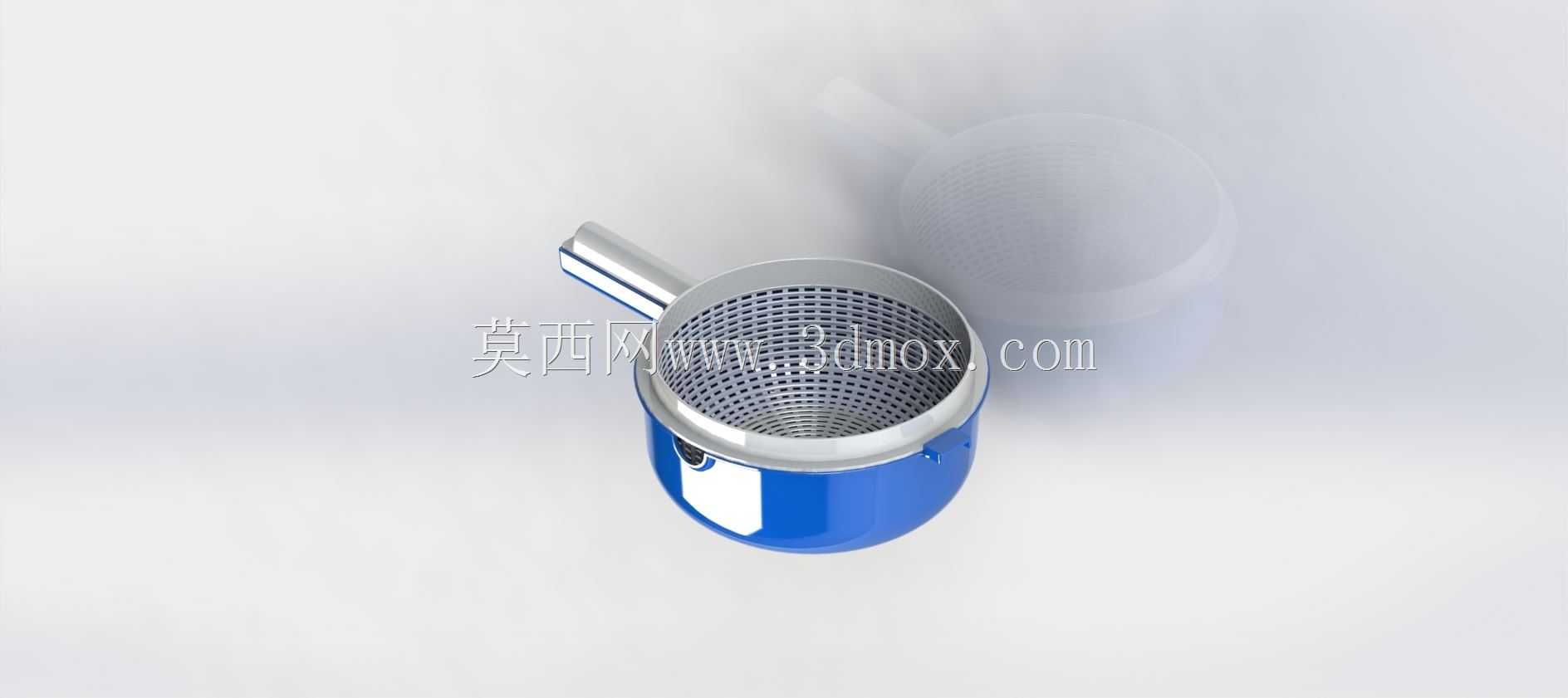

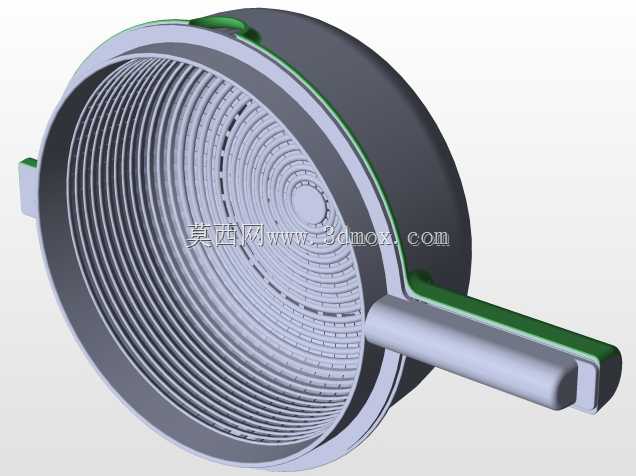

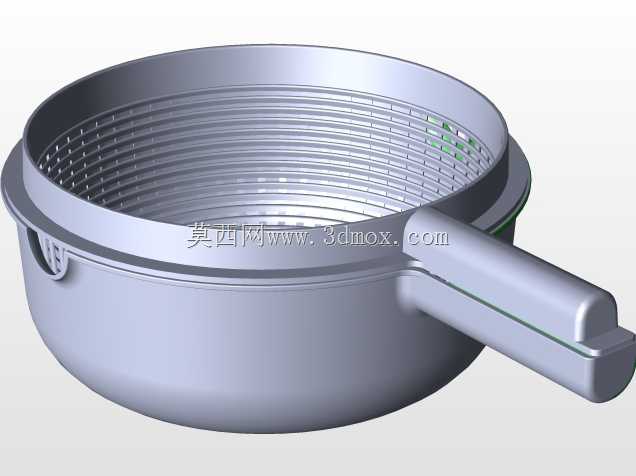

这款篮式结构的塑料过滤装置，主要适配小口径民用给排水、小型化工实验管路、家用净水支路等低压流体输送场景，核心作用是截留流体中裹挟的颗粒杂质，避免杂质进入后端精密阀件、窄径流道造成堵塞或部件磨损。装置主体采用食品级耐腐塑料注塑成型，外壳做了圆弧过渡处理，没有直角应力集中区域，能承受0.6MPa以内的工作静压，日常使用中不会因水压波动出现壳体开裂问题。内部的滤网采用冲孔网加衬网的双层结构，冲孔网提供刚性支撑，衬网负责精细过滤，过滤精度可根据实际使用需求更换不同目数的滤网组件，侧部伸出的管路接口采用标准外螺纹结构，能直接和同规格的塑料管路、软管接头快速对接，不需要额外定制转接件。设计阶段优先考虑了日常拆洗的便捷性，滤筒上端采用快拆式压圈结构，不需要借助专用工具，徒手就能旋开压圈取出内部滤网进行冲洗，清理完成后对准定位槽放回滤网、旋紧压圈即可完成复位，压圈和壳体接触位置嵌有硅胶密封圈，能避免正常工作压力下出现渗漏问题。从安装边界来看，装置整体为立式圆柱结构，侧接口中心距底部安装面的高度预留了足够的管路操作空间，安装时只需要在底部预留直径略大于滤筒外径的操作空间，就能完成日常拆洗维护，不需要在周边预留过大的操作余量，适合安装在空间紧凑的管路支路中。滤筒底部做了平底设计，既可以直接通过支架固定在墙面或设备机架上，也可以直接放置在平整的支撑台面上，不会出现倾斜歪倒的问题。流体从侧部接口进入滤筒后，会顺着筒壁切线方向流入，在筒内形成缓流，大颗粒杂质会在重力作用下沉降到滤筒底部，不会直接冲击滤网造成滤网局部磨损，经过滤网过滤后的洁净流体从滤筒上部的出口流出，这种流道设计能有效降低流体通过时的阻力损失，也能延长滤网的实际使用寿命。针对塑料材质的蠕变特性，设计时在压圈螺纹位置做了加厚处理，长期使用不会出现螺纹滑牙、压圈变形的问题，外壳表面做了哑光磨砂处理，日常使用中不容易残留水渍和污渍，清洁打理更方便。
