手动杠杆式法兰连接蝶阀结构设计

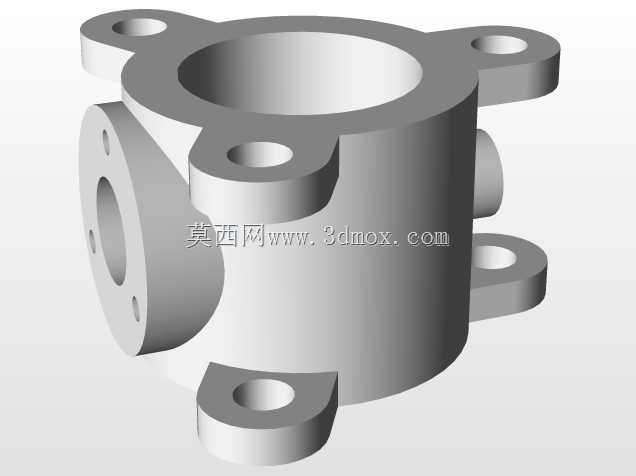

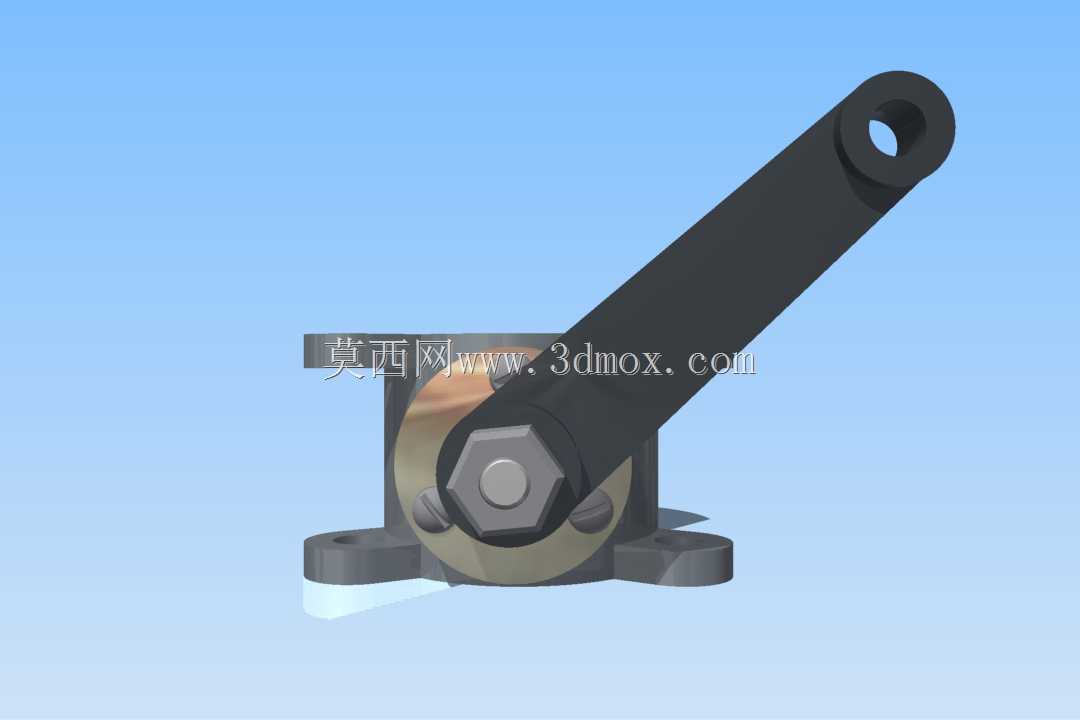

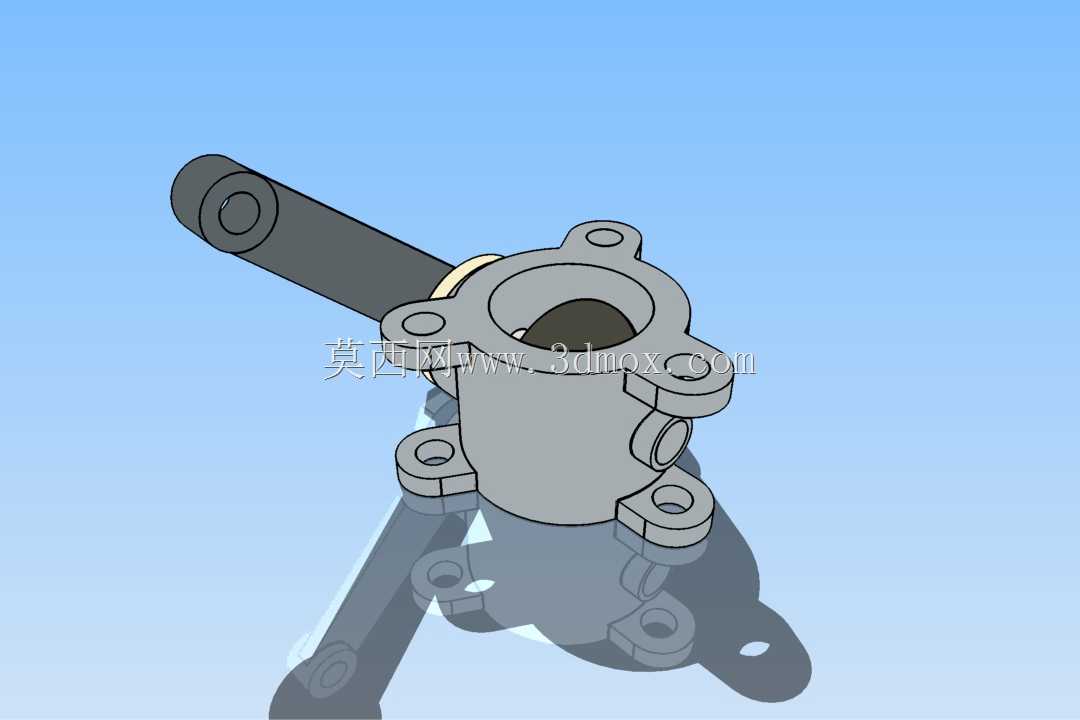

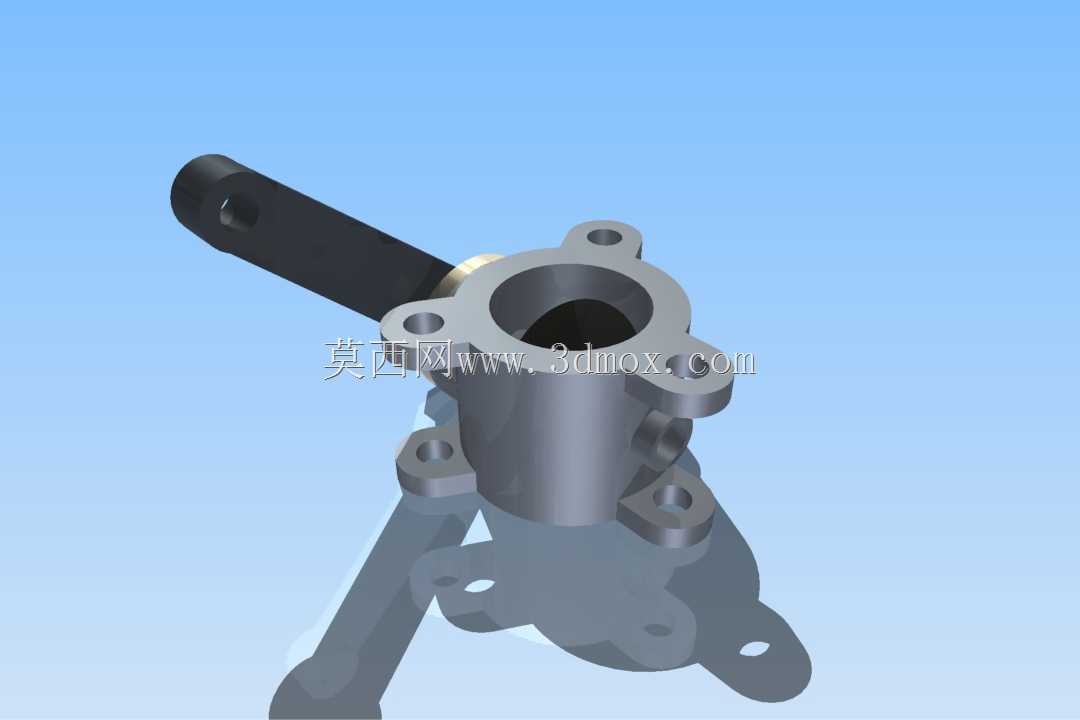

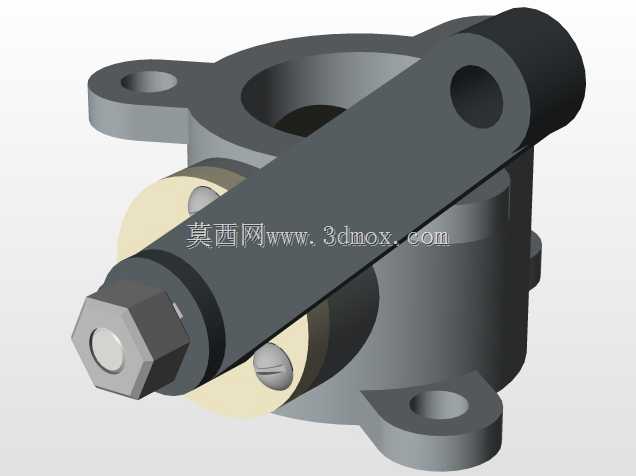

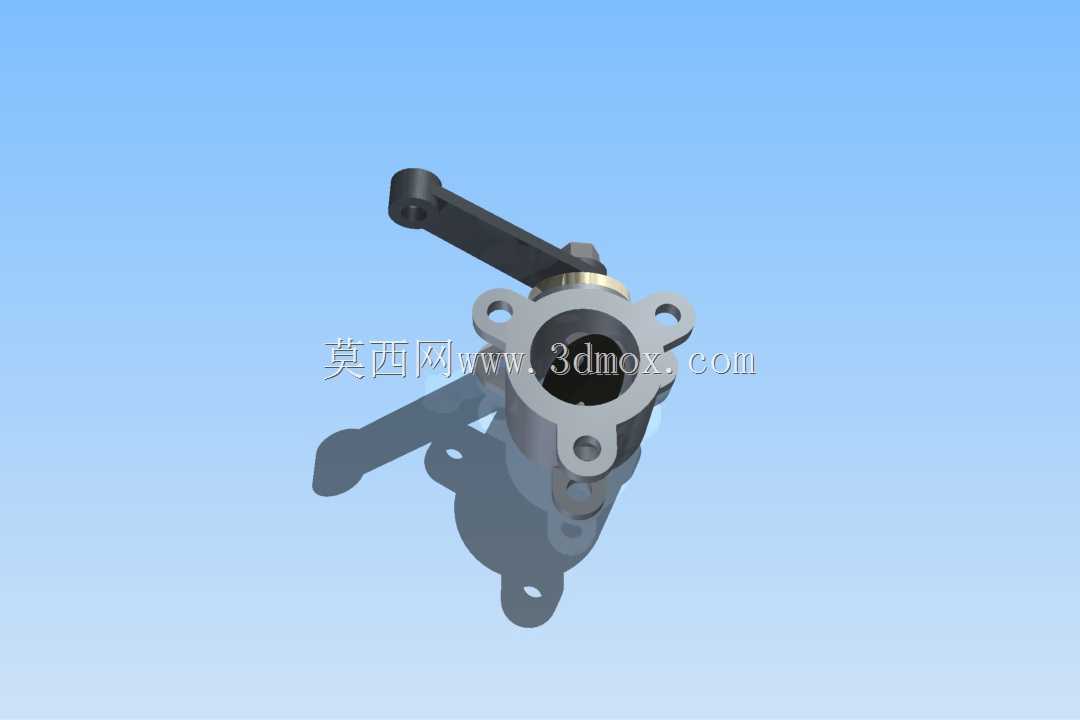

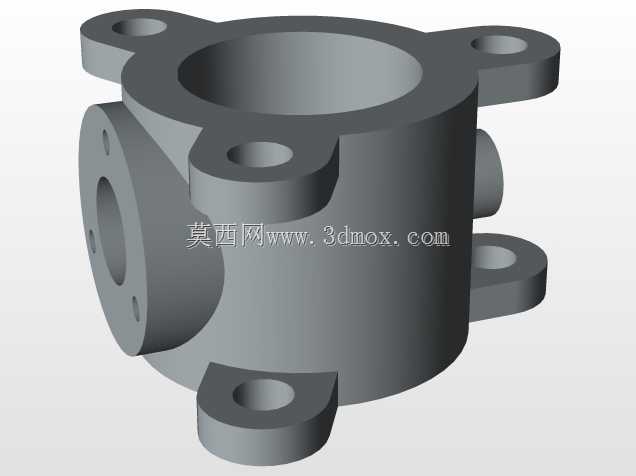

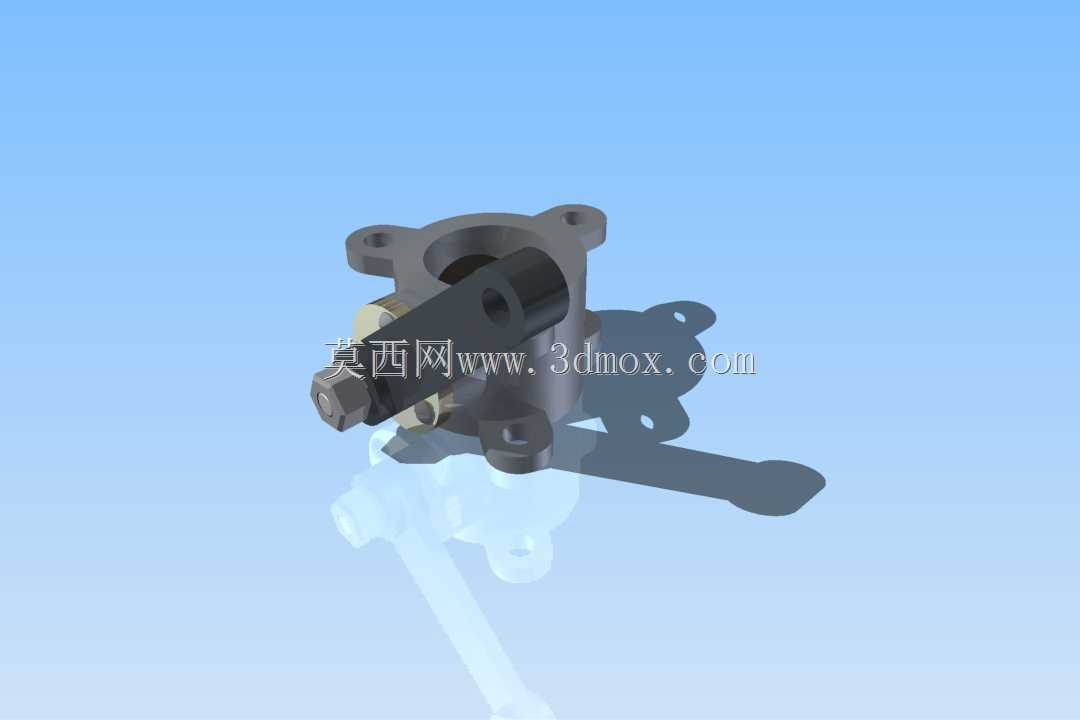

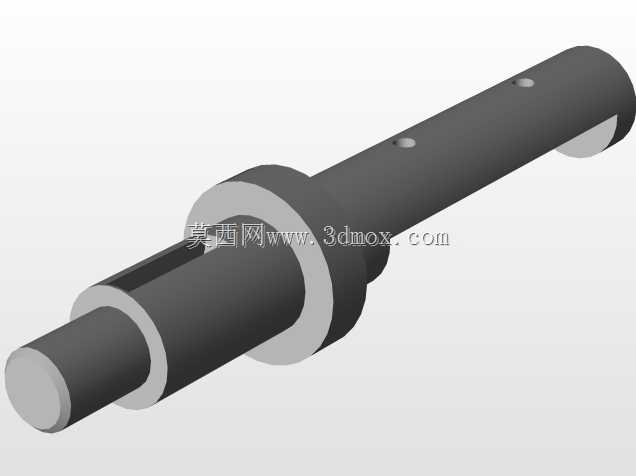

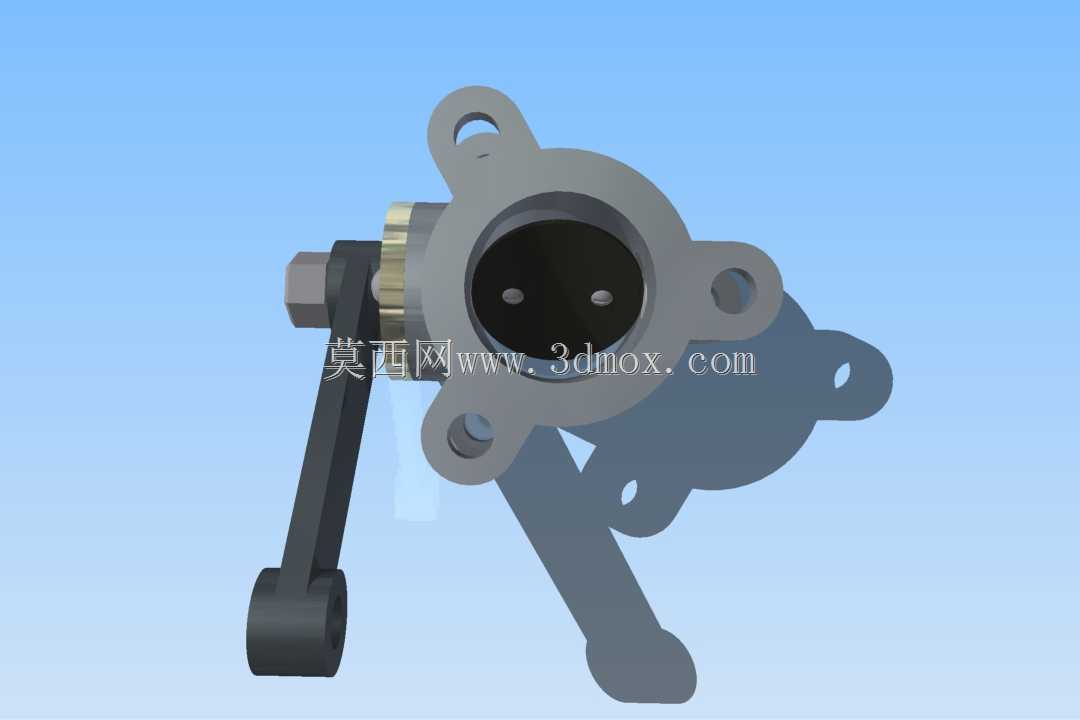

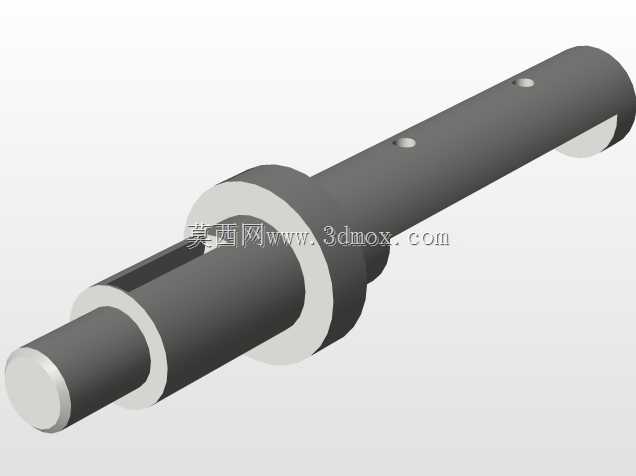

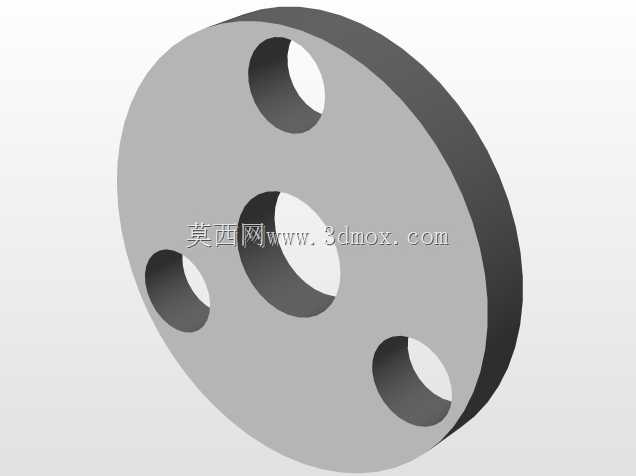

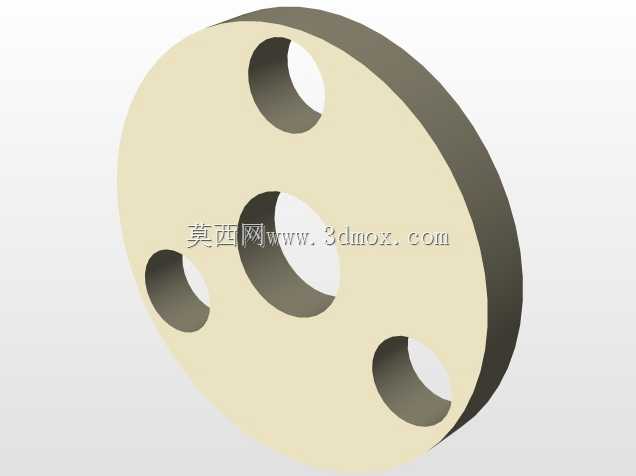

这款手动蝶阀的结构设计，核心围绕低压流体管路的通断与流量调节需求展开，在给排水、暖通循环、低压化工输送、市政管网等场景中应用广泛，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，适合管路排布紧凑的工况。从结构设计逻辑来看，这款蝶阀采用中线型密封结构，阀板绕阀杆中心做90度回转运动，配套的杠杆式手柄自带档位定位结构，操作人员可以通过扳动手柄，将阀板锁定在0到90度之间的任意开度位置，实现管路内流体流量的线性调节，当手柄与管路轴向平行时阀板完全开启，流道通畅压损极小，当手柄与管路轴向垂直时阀板完全截断流道，实现管路截止功能。在安装边界设计上，阀体采用多螺栓孔法兰连接结构，法兰端面的密封槽、螺栓孔中心距都匹配通用管路法兰标准，安装时不需要额外加工转接件，直接与对应通径的管路法兰对齐，穿入连接螺栓压紧密封垫片即可完成固定，阀体下部的定位凸台可以在安装时卡入管路支架的定位槽，避免长期使用中阀体受流体冲击出现移位。设计过程中充分考虑了操作力矩的平衡，阀杆与阀体接触位置设置了自润滑轴套，减少扳动手柄时的摩擦阻力，即使阀体内存在一定工作压力，操作人员也不需要借助额外工具就能轻松完成开度调整。阀板的外形做了流线型优化，完全开启时不会在流道内形成明显的扰流区，降低流体输送过程中的压损，减少管路系统的动力消耗。密封结构采用包覆式设计，密封件嵌在阀板外缘，关闭时密封面均匀贴合阀体内壁，不会出现局部应力集中导致的密封件过早磨损，在常规水、中性流体工况下能长期保持可靠的密封性能，不会出现内漏问题。手柄的长度经过力矩校核，既保证操作时足够省力，又不会因为力臂过长导致手柄容易受外力碰撞发生误动作，手柄末端的挂孔可以配套锁具，在管路需要长期保持固定开度或者截断状态时，可以加锁避免无关人员误操作。
