管道用角式四分之一回转截止阀结构

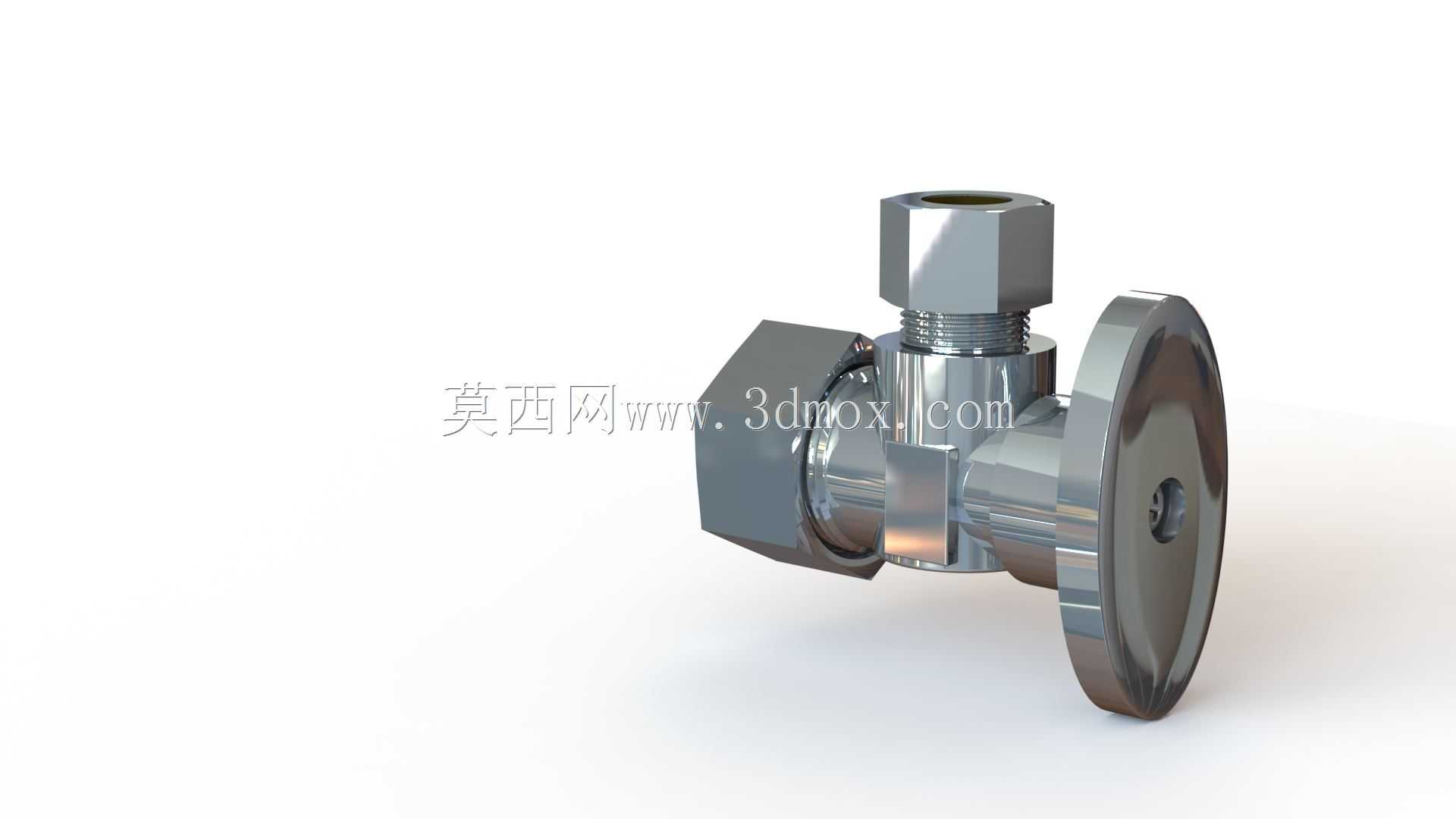

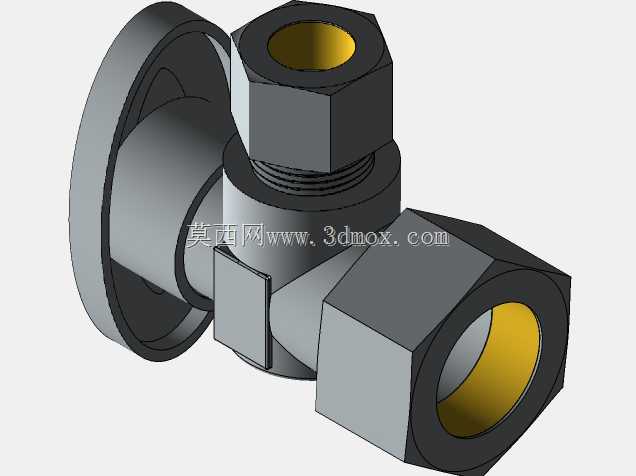

这款角式结构的四分之一回转阀，主要适配民用供水、小型工业流体输送支路的通断控制场景，在厨卫进水支路、小型设备冷却水回路、低压气动管路中都能见到这类阀件的应用，核心作用是通过90度的回转动作快速实现管路的通断切换，相比多回转截止阀操作行程更短，开关状态辨识度更高，日常运维中能快速判断阀位状态，减少误操作概率。从结构设计来看，这款阀采用角式进出流道布局，入口为3/8规格外螺纹连接端，出口为1/2规格带法兰盘的连接端，这种异径角式结构专门适配管路变径+转向同步完成的安装场景，不需要额外加装变径接头和90度弯头，能减少管路连接节点，降低泄漏点数量，在安装空间局促的狭小管路排布场景中，能有效压缩管路占用的空间尺寸。阀体整体采用金属锻压成型结构，表面做了抛光镀铬处理，既提升了外观质感，也能增强阀体表面的抗锈蚀能力，适配潮湿的安装使用环境。阀杆部分采用带密封填料的回转结构，操作扭矩控制在单人徒手即可操作的区间，不需要借助额外扳手就能完成开关动作，日常使用便捷性较好。出口端的法兰盘结构做了加厚处理，安装时可以通过法兰压合密封垫实现端面密封，相比纯螺纹连接的密封形式，这种法兰连接的抗管路振动能力更强，在存在小幅振动的设备配套管路中，不容易出现密封松动泄漏的问题。在建模设计过程中，重点还原了阀件的各部分装配关系，包括锁紧螺母的螺纹配合间隙、阀杆与阀体的密封段结构、法兰盘的安装孔位尺寸、流道内部的通径变化细节，所有配合面的尺寸都按照实际五金阀件的通用公差要求做了预留，既保证模型外观的写实度，也能直接用于管路排布的干涉检查、装配模拟场景。安装边界方面，这款阀的法兰端安装面到入口端螺纹端面的距离、手轮操作所需的预留空间都做了1:1还原，在做整机管路布局设计时，可以直接调取模型验证安装空间是否充足，避免后期实际装配时出现操作空间不足、与周边零部件干涉的问题。流道部分做了等比例的内腔还原，在做流体仿真分析时，可以直接提取内腔流道模型开展流阻、流速分布的模拟计算，不需要再对模型做二次修补处理。
