家用双面加热电烧烤炉结构设计

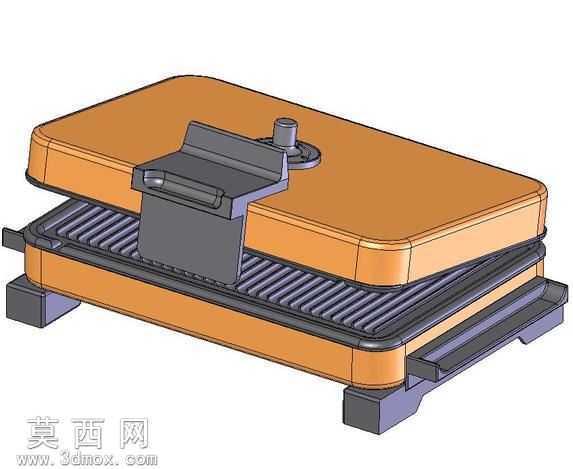

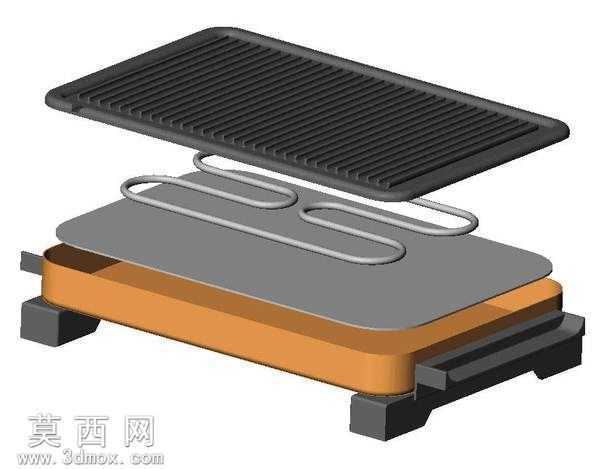

本作品为家用双面加热电烧烤炉的三维结构设计，建模过程采用SolidWorks完成全参数化特征构建，首先从产品整体使用场景出发，确定上下开合式的主体架构，先绘制上下壳体的基础草绘轮廓，通过拉伸、倒圆角、抽壳等基础特征完成外壳主体的造型，外壳边角全部做R角过渡处理，既符合家用产品的安全设计要求，也还原了量产塑料壳体的注塑工艺特征。在材质渲染环节，上下加热壳体外部赋予暖橙色哑光塑料材质，模拟耐高温食品级PP材质的视觉质感，烤盘部分赋予深灰色不粘涂层金属材质，还原铸铁烤盘喷涂不粘涂层后的哑光磨砂质感，开合转轴、底部支撑脚、前端把手等结构件赋予深灰色硬质工程塑料材质，顶部调温旋钮做金属包边与塑料主体的材质区分，整体渲染效果贴近真实量产产品的视觉表现。结构设计上，重点还原了双面煎烤的核心功能结构，上下烤盘均设计有平行排布的导油凸棱，凸棱之间预留导油槽，可将烤制过程中产生的油脂导流至烤盘边缘的集油区域，前端设置抽拉式接油盘结构，方便使用后清理油污；上下壳体通过尾部的阻尼转轴连接，可实现不同角度的开合定位，既可以完全展平作为双面煎盘使用，也可以闭合实现上下同时加热，适配不同食材的烹饪需求；底部四个角设置加高防滑支撑脚，抬高机身与桌面的距离，避免高温传导烫坏桌面；上盖前端设置内嵌式防烫把手，方便开合操作同时避免突出结构磕碰，顶部预留调温旋钮的安装位，还原温控组件的装配空间。设计过程中充分考虑家用厨电的使用痛点，所有与食材接触的部件边缘均做圆滑处理，无尖锐棱角，整体结构拆分符合实际产品的装配逻辑，各部件之间预留合理的装配间隙，既可以作为产品外观结构方案参考，也可用于后续的结构可行性验证、手板制作打样使用，完整还原了家用双面电烤炉的全部核心结构特征。
