三款不同封装形式RGB发光二极管模型

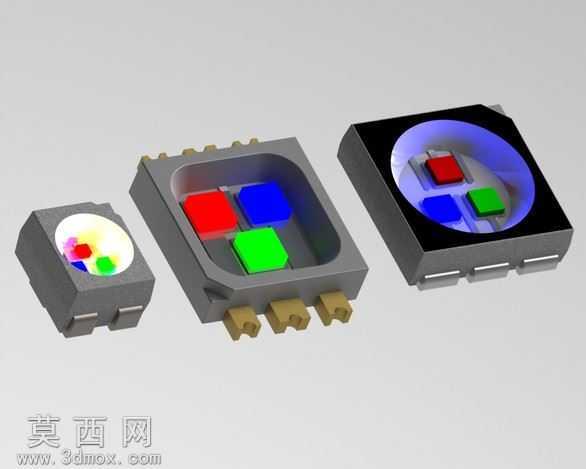

本次建模的三款RGB发光二极管模型，均采用SolidWorks完成全参数化三维建模，建模过程严格遵循工业级SMD LED封装的实际尺寸规范，从引脚间距、胶体高度到焊盘尺寸均匹配量产元件的公差标准，可直接用于PCB Layout的元件库调用、电子产品结构干涉验证以及照明产品的光学模拟场景。建模阶段首先对三款不同封装的RGB LED进行结构拆解：第一款为小尺寸带圆顶光学透镜的贴片封装，建模时先绘制方形陶瓷基座的草图，通过拉伸凸台生成基座主体，再对引脚部分进行薄壁拉伸与倒角处理，还原金属引脚的弯折形态与焊盘定位结构，顶部的圆顶透镜采用旋转凸台命令生成，精准还原透镜的曲率半径，保证光学出光角度的模拟准确性；第二款为大尺寸敞腔式贴片封装，建模时先构建耐高温PPA塑料腔体的框架结构，腔体内部预留三颗红、绿、蓝单色芯片的安装位，分别对三颗方形发光芯片进行独立建模，还原芯片表面的电极走线结构，底部的宽幅散热引脚采用多实体建模方式，区分引脚的镀金层与基座塑料的材质边界，引脚末端的定位凸点也做了细节还原，匹配SMT贴装的定位需求；第三款为带黑色遮光罩与内置透镜的集成封装，建模时先生成黑色环氧塑封的外壳主体，外壳表面做哑光质感的纹理处理，内部的圆形聚光透镜采用放样命令生成，匹配内置三颗芯片的聚光角度，透镜下方的三颗发光芯片按照三角排布方式定位，还原该款封装高聚光、低串光的结构特性。材质渲染阶段，针对不同部件的物理特性赋予对应材质：陶瓷基座赋予高白度哑光陶瓷材质，调整粗糙度参数还原陶瓷表面的漫反射质感；金属引脚赋予镀金金属材质，添加轻微的划痕与氧化细节提升真实感；发光芯片分别赋予红、绿、蓝三色的半透明发光材质，添加自发光参数模拟芯片通电后的出光效果；透镜部分赋予高透光PMMA材质，调整折射率与透光率参数，还原光学透镜的光线折射效果；黑色塑封外壳赋予哑光黑色环氧材质，添加细微的颗粒质感还原塑封件的表面特征。三款模型均保留了完整的建模特征树，可根据实际需求修改封装尺寸、引脚数量、透镜曲率等参数，适配不同的产品设计场景，模型装配过程中严格对齐各部件的装配基准，保证引脚与基座、芯片与腔体、透镜与外壳的装配间隙符合实际生产的公差要求，不存在结构干涉问题，可直接导出为STEP、IGES等通用格式，兼容各类三维设计软件与光学仿真软件的调用需求。
