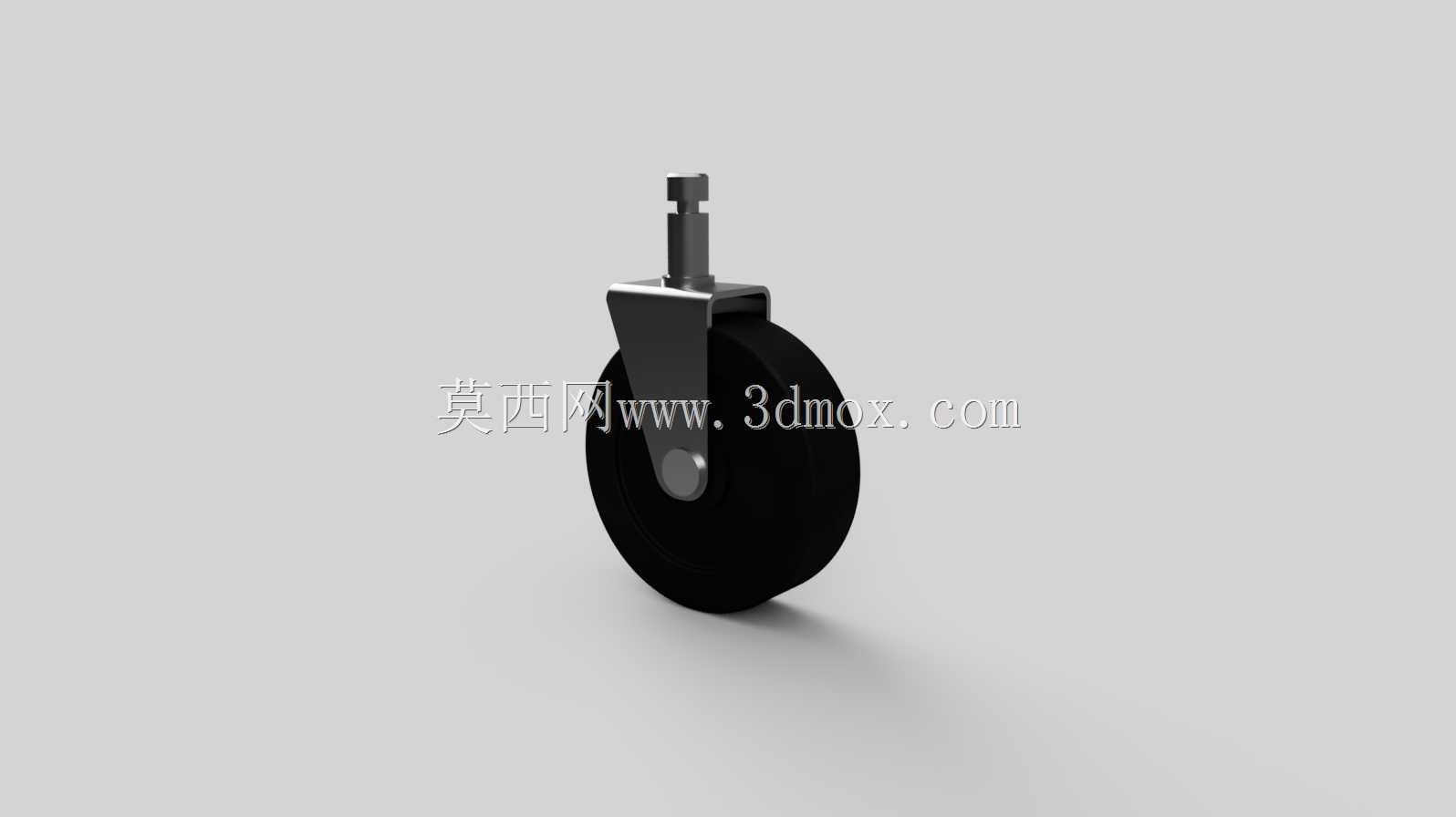

插杆式工业万向脚轮结构设计

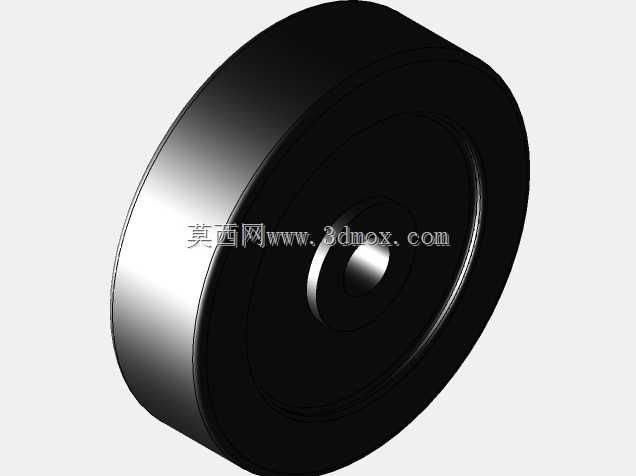

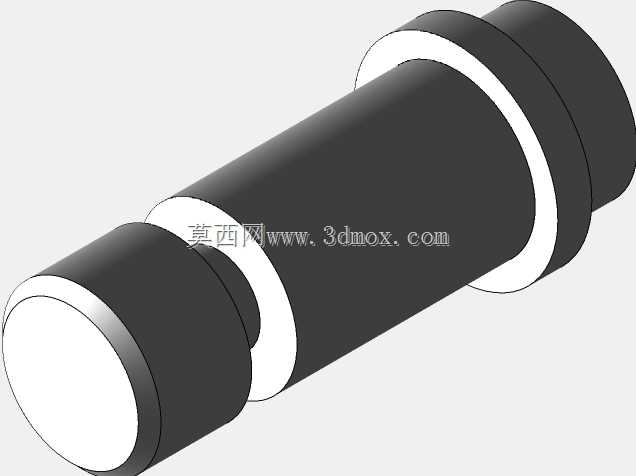

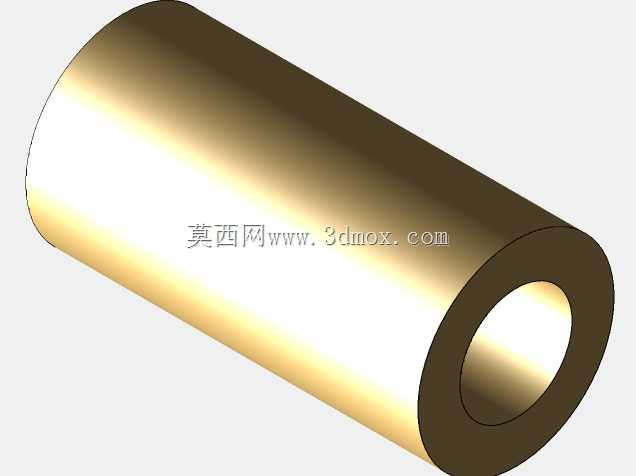

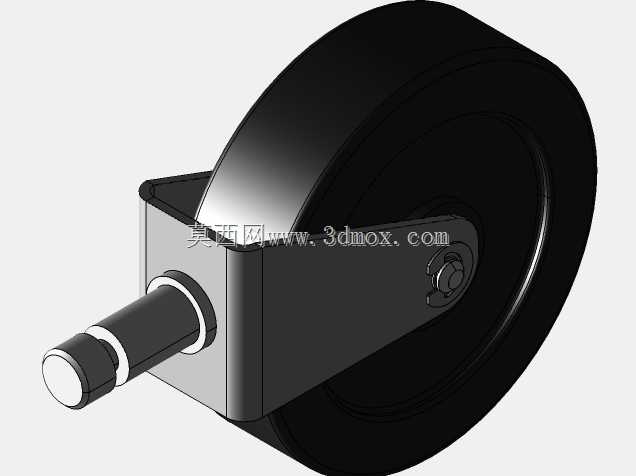

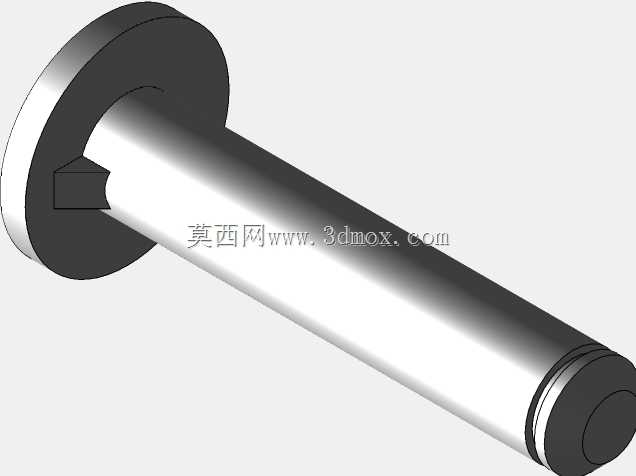

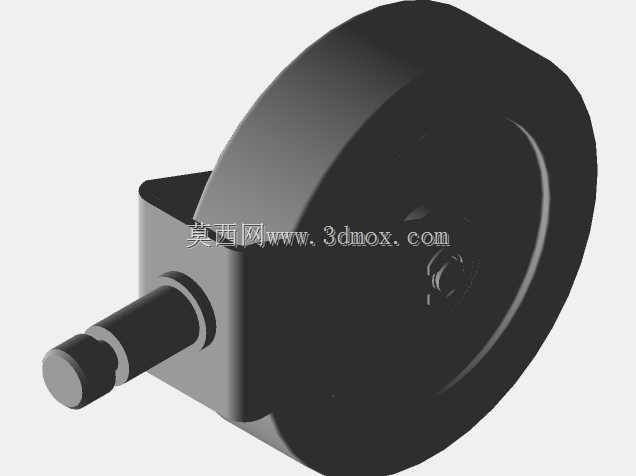

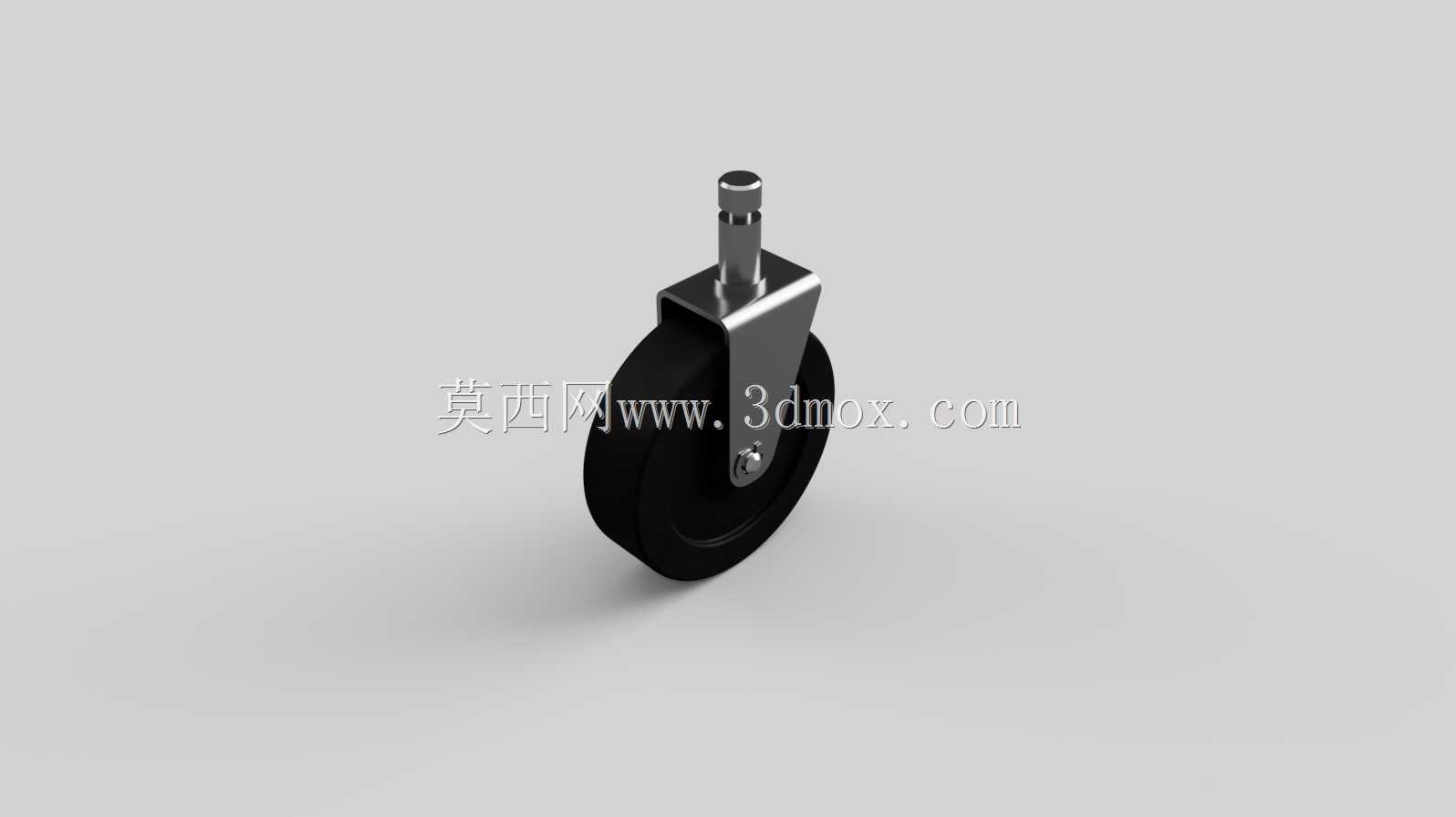

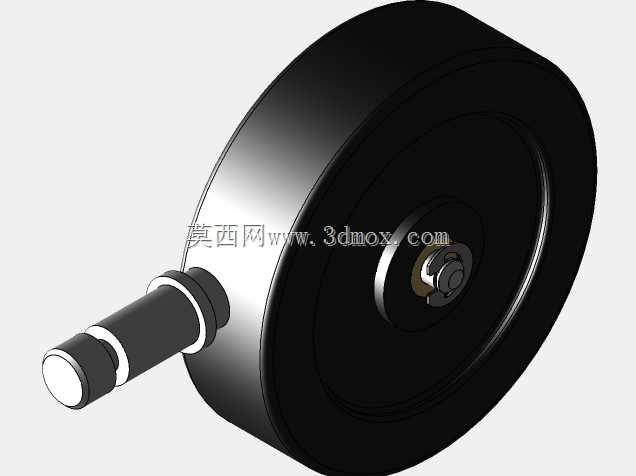

这款插杆式万向脚轮的设计，首先要匹配轻型移动设备的安装需求，常见于车间工具推车、医用移动置物架、轻型仓储周转车、办公移动柜体等场景，这类场景对脚轮的转向灵活性、安装便捷性有明确要求，不需要重型承载的冗余结构，同时要兼顾日常移动的顺滑度与静止状态的稳定性。从结构设计逻辑来看，插杆式安装结构是这款脚轮的核心特征，安装时直接将顶部插杆插入设备底部的对应安装套管即可完成固定，相比平板式脚轮不需要额外打孔拧装螺栓，能大幅提升装配效率，适配的安装套管内径需要与插杆外径做公差配合，插杆上的环形卡槽用于配套卡簧锁定，防止脚轮在设备移动过程中从套管内滑脱，安装边界上插杆的有效插入长度需要匹配设备底部安装位的套管深度，避免插入过浅导致固定不稳，或是插入过深顶到套管内部结构无法装到位。轮架部分采用冲压成型的金属支架，支架的弯折弧度经过受力校核，轮轴安装孔位与插杆中心的偏心距经过反复调整，偏心距过大会导致转向阻力增大，推动设备时需要更大的转向力，偏心距过小则会导致直行时轮体容易左右摆晃，行走稳定性下降，合适的偏心距能保证轮体在设备移动时自动顺向行进方向，转向时不需要额外施加过大的操作力。轮体采用高弹性耐磨橡塑材质，轮面做微弧面设计，相比平面轮面接触面积更小，滚动阻力更低，同时微弧面在经过地面微小凸起或是缝隙时，能更好地缓冲震动，避免硬接触产生的噪音与颠簸，轮体内部的轴承与轮轴采用间隙配合，保证轮体转动时无卡滞，同时控制径向窜动量在合理范围，避免长期使用后轮体出现偏磨。在实际选型应用中，这类脚轮的单轮承载需要匹配设备整体重量加上额定载重后的总载荷，四个脚轮的总承载需要预留1.5倍以上的安全系数，避免单个脚轮受力过载导致支架变形或是轮体损坏。设计过程中还考虑了日常使用的维护需求，轮轴位置预留了润滑注油通道，长期使用后可以加注润滑脂降低转动磨损，支架表面做防锈处理，适配车间、仓储等存在一定湿度的使用环境，不会因为短期受潮出现锈迹影响转动灵活性。转向结构位于插杆与轮架的连接位置，采用推力轴承承载竖向载荷，同时承受转向时的径向力，保证360度转向过程顺滑无卡顿，即使设备满载状态下转向也不会出现卡死的情况。
