基于Magic Protechnic零件的PC冷却散热风扇结构设计

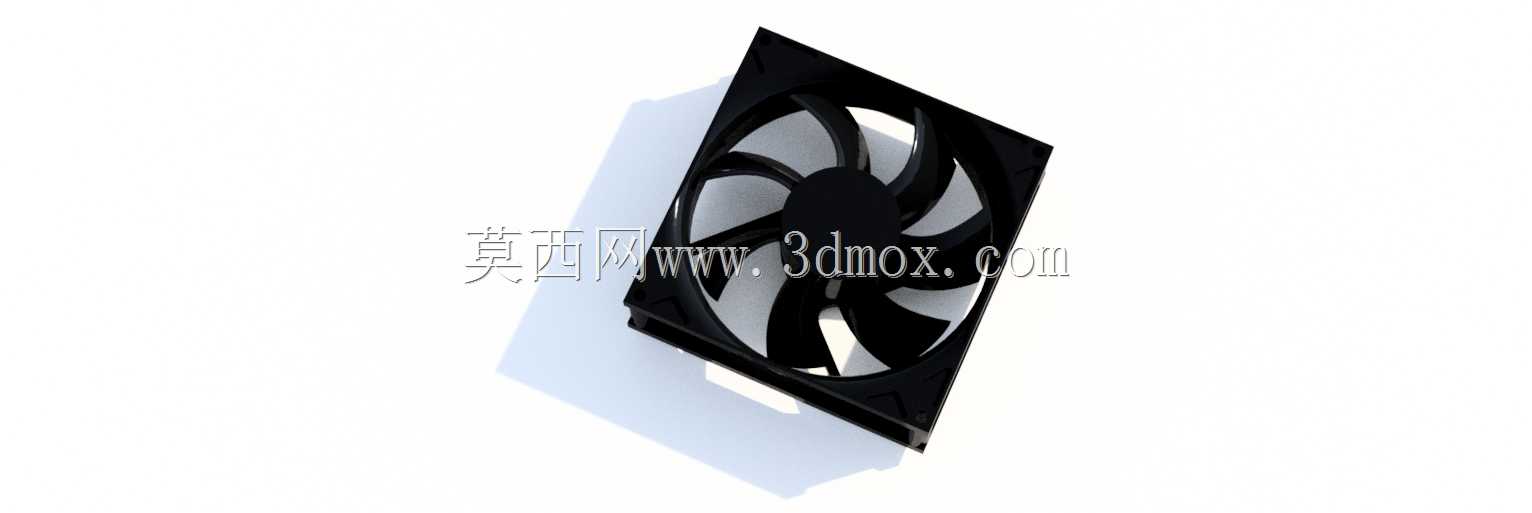

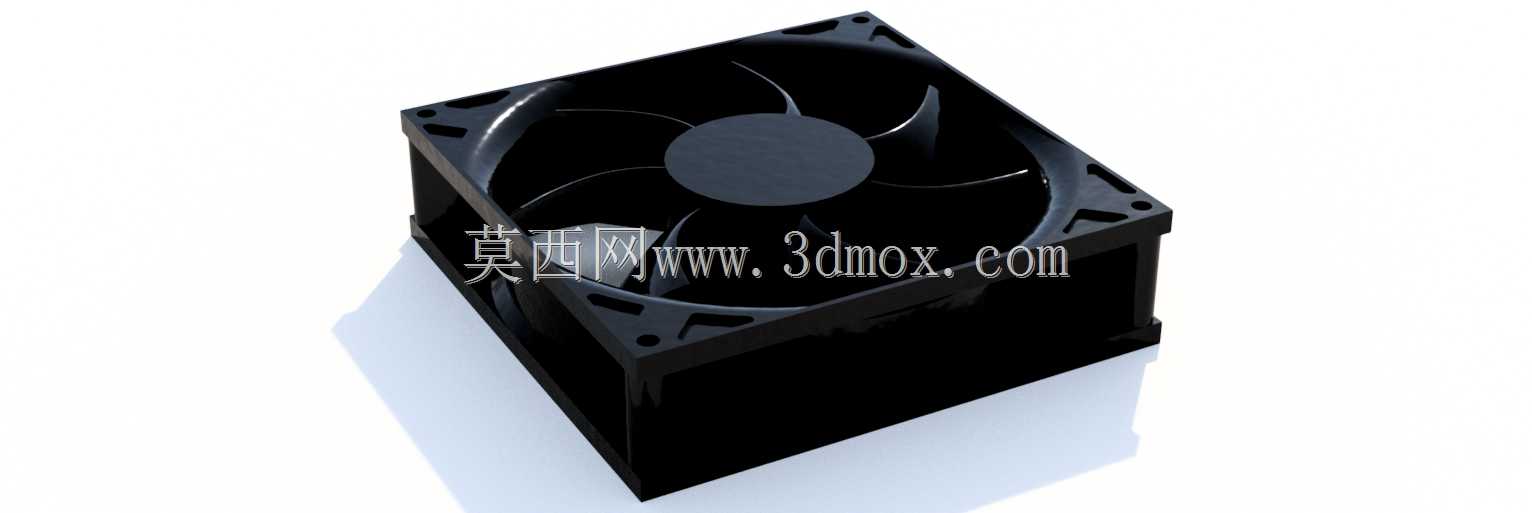

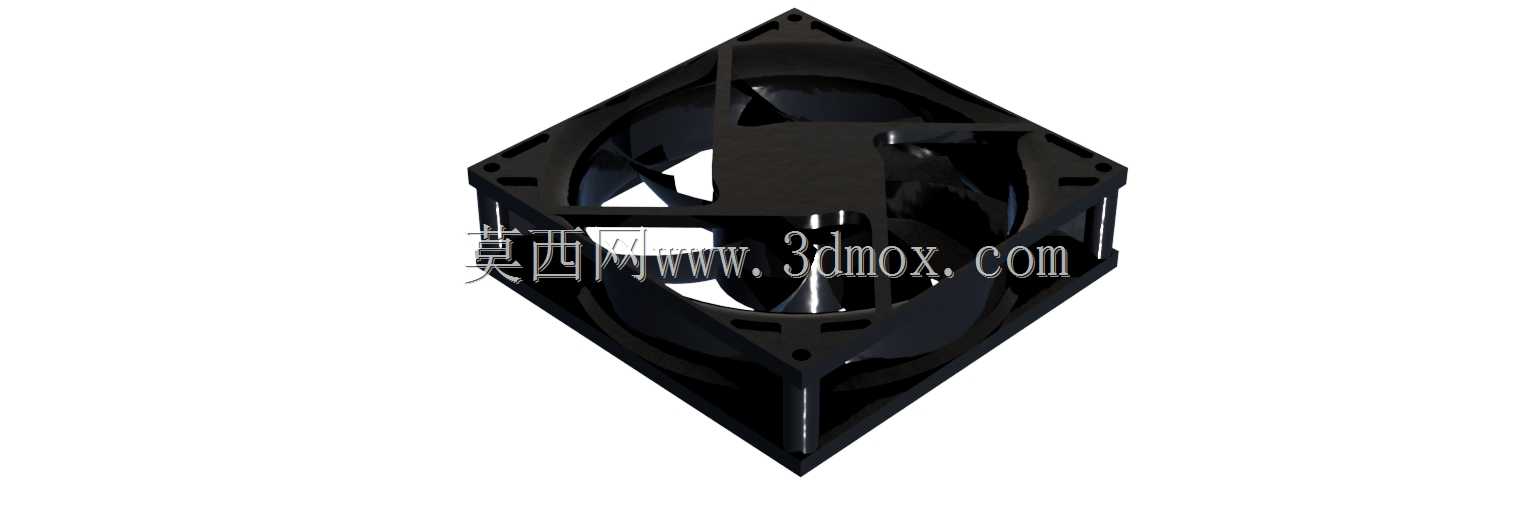

在计算机硬件散热体系里，轴流冷却风扇是机箱、CPU散热器、电源模块等部位最常用的主动散热部件，这款基于Magic Protechnic MGT9212HR-A25零件搭建的冷却风扇结构，完全贴合92mm规格轴流风扇的实际工程应用需求。从安装边界来看，这款风扇为标准正方形外框结构，安装孔位遵循行业通用的92mm风扇孔距规范，四个角预留的安装孔适配M3/M4规格的自攻螺丝或者减震胶钉，外框厚度为25mm，属于常规厚度规格，不管是安装在机箱后部排风位、CPU塔式散热器的鳍片侧，还是ITX小机箱的侧面进风位，都不会和周边的内存马甲、显卡散热装甲、主板供电散热片产生结构干涉，适配绝大多数消费级PC的安装空间。

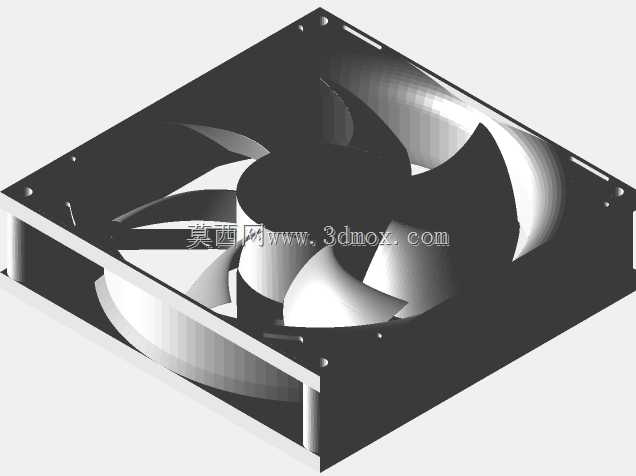

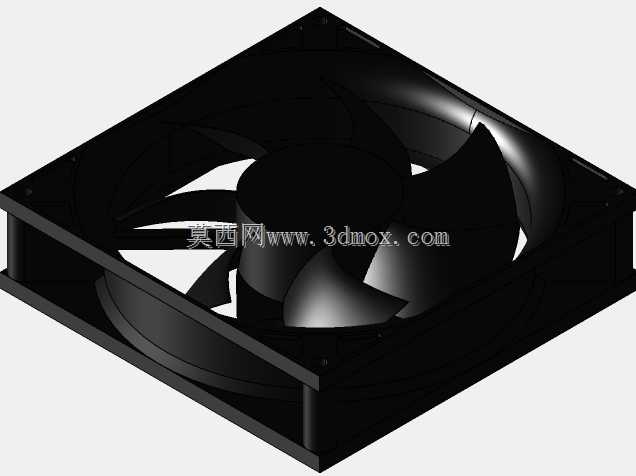

设计过程中首先考虑的是扇叶的气动效率，七片曲面扇叶采用不等距排布设计，每一片扇叶的叶根到叶梢都做了连续的扭角变化，叶根处扭角更大，保证靠近轮毂位置的气流能获得足够的轴向推力，叶梢处扭角收窄，降低扇叶切割空气产生的涡流噪音，同时扇叶和外框内壁预留了0.8mm的均匀间隙，既避免扇叶转动时和外框产生剐蹭，又能减少间隙处的气流回流损失，提升整体送风效率。外框的四个角做了三角加强筋结构，连接外框侧壁和安装孔位凸台，既提升了外框的整体抗形变能力，在安装拧紧螺丝的时候不会出现外框翘曲的问题，又能在扇叶转动时减少外框的共振传导，降低运行时的结构震动噪音。

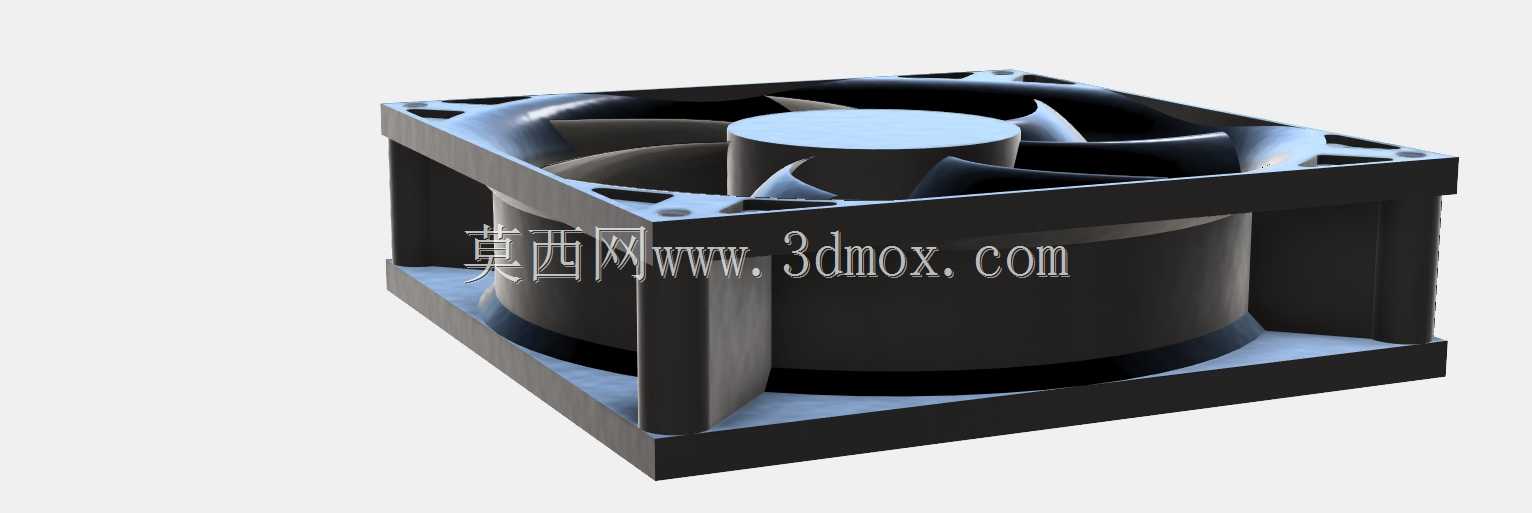

轮毂部分采用中心内凹的圆形结构，内部预留了足够的空间容纳直流无刷电机、驱动电路板和轴承组件，轮毂和扇叶的连接位置做了圆弧过渡，避免应力集中，长期运行下扇叶和轮毂的连接位置不会出现疲劳断裂的问题。外框的进风侧和出风侧都做了0.5mm的倒角处理，进风侧倒角可以引导气流更顺畅地进入扇叶工作区域，降低进风阻力，出风侧倒角可以减少出风时的气流扩散，让送出的气流更集中，提升远距离送风的风压表现。

在实际选型应用中，这类9225规格的风扇兼顾了风量和风压表现，既可以作为机箱的系统散热风扇建立机箱内部的风道循环，带走主板、硬盘、内存等部件产生的积热，也可以搭配CPU散热鳍片使用，强制气流穿过鳍片间隙带走CPU传导到鳍片上的热量，还可以用在工业控制计算机、服务器节点、网络交换机等设备的散热位，适配多种需要主动风冷散热的电子设备场景。建模过程中严格还原了实物的所有结构细节，包括外框上的定位卡扣、扇叶表面的脱模斜度、安装孔的沉台结构，不管是做散热结构的仿真模拟，还是做PC整机的装配干涉检查，都能直接复用模型结构，不需要额外做结构修正。
