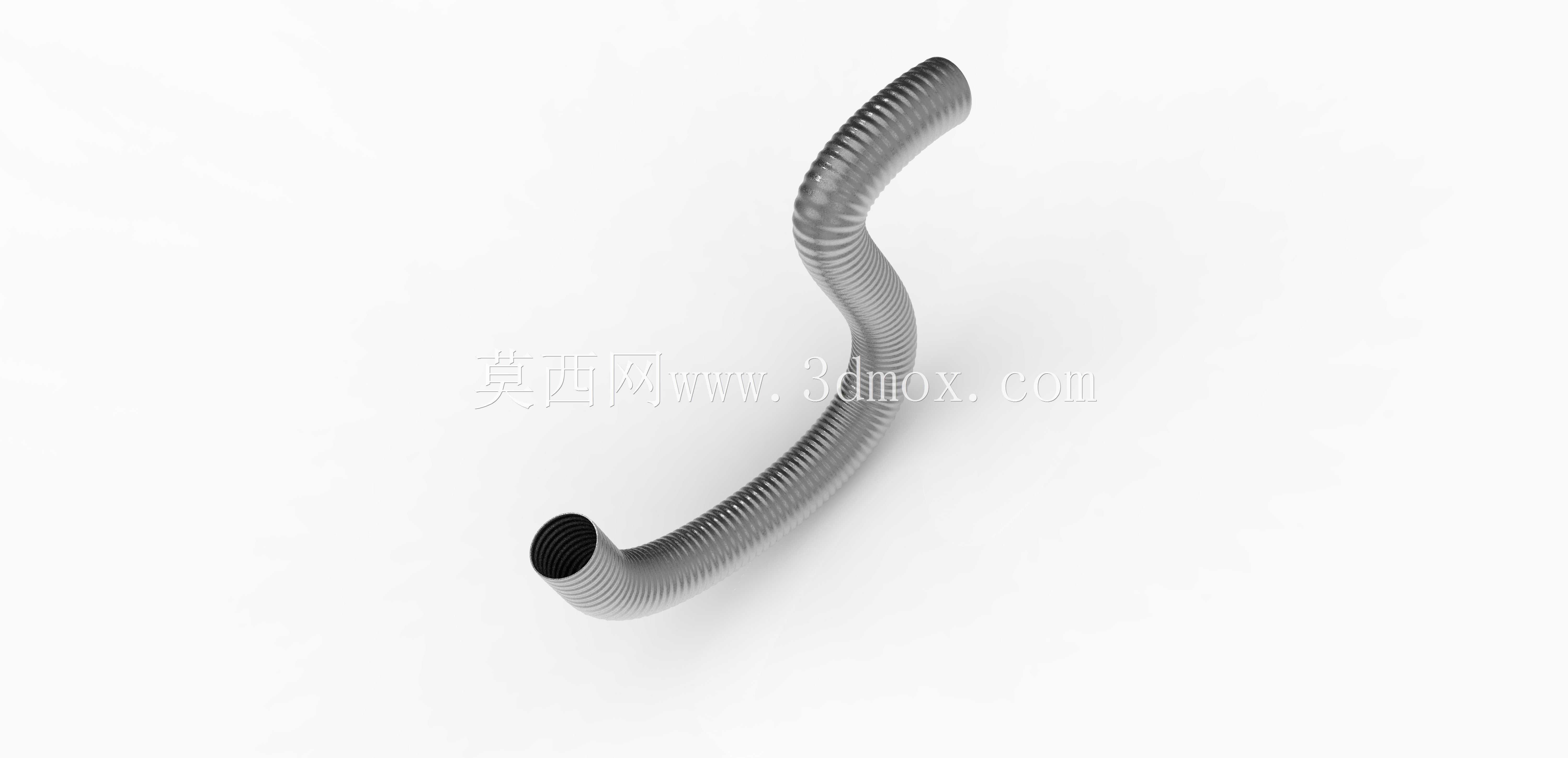

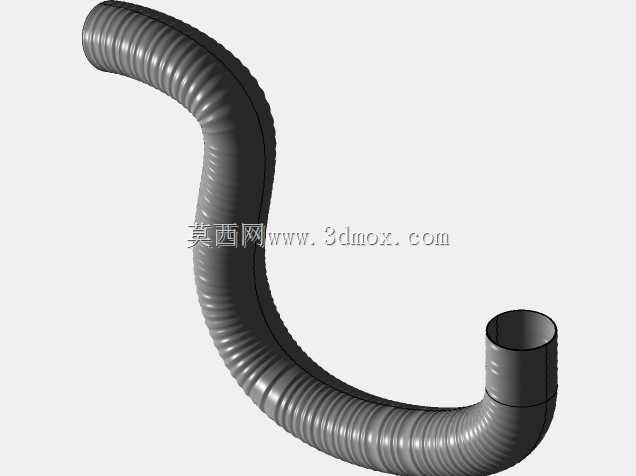

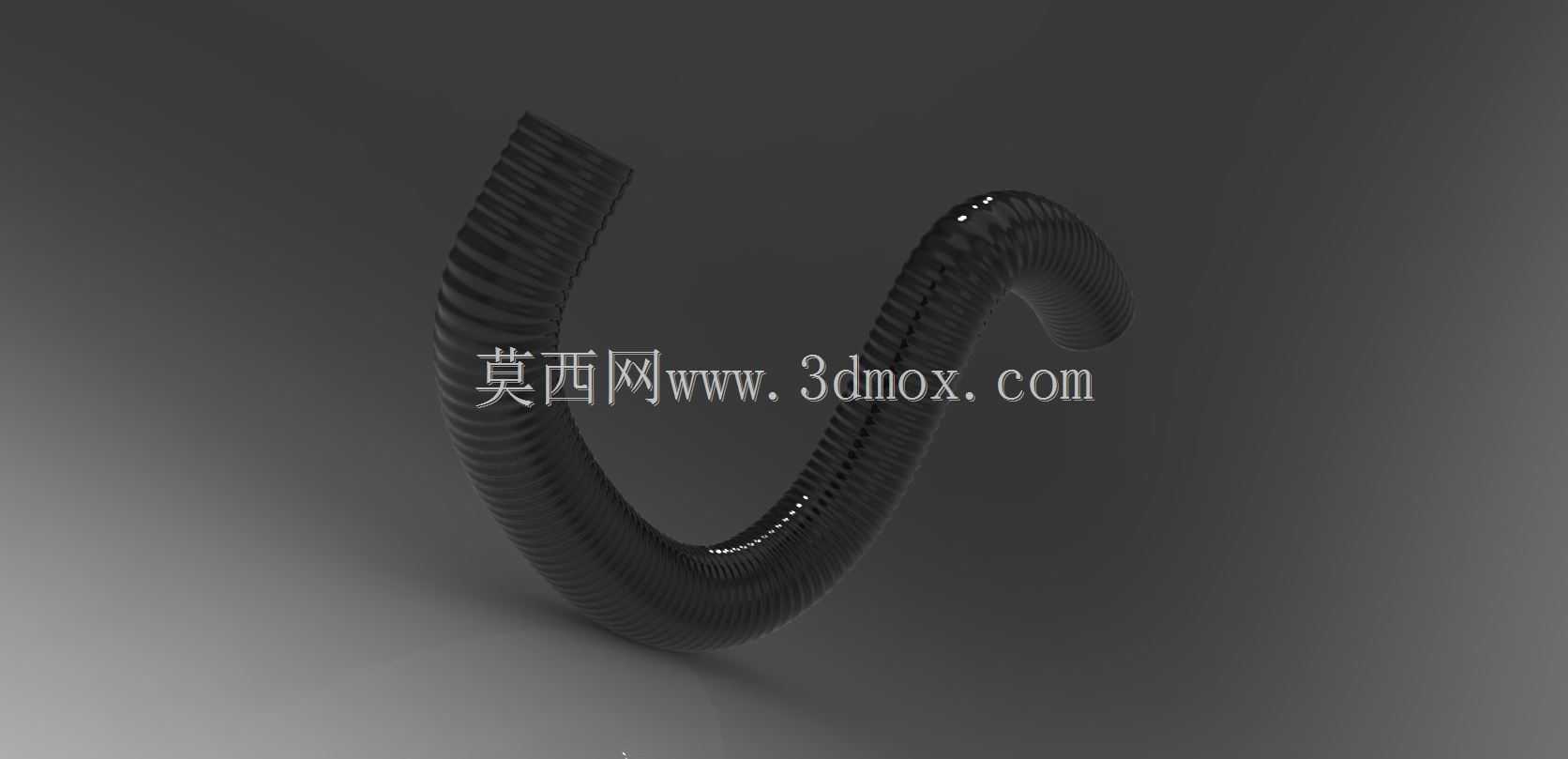

带波纹结构可弯曲柔性软管

这类带连续环状波纹的柔性软管，在流体输送、设备走线、气动回路布设场景中应用极广，不管是工业设备内部的气路连接、冷却介质输送，还是需要频繁调整管路走向的移动工位管线排布，都能看到这类结构的身影。和硬管相比，它最大的优势就是可以在一定弯曲半径范围内自由调整走向，不需要额外搭配多组弯头、接头来适配安装空间，能大幅减少管路连接点，降低介质泄漏的风险，同时还能吸收设备运行过程中产生的小幅振动，避免振动直接传递到硬管接口造成焊缝开裂、接头松动的问题。

设计这类软管的时候，首先要明确使用场景的弯曲需求，波纹的节距、壁厚直接决定了软管的最小弯曲半径和可承受的工作压力：节距越小、壁厚越薄，软管的柔性越好，能适配更小的弯折空间，但对应的承压能力会随之下降；如果是用于高压介质输送的场景，就要适当加大壁厚、调整波纹的截面形状，在保证必要弯曲能力的前提下提升结构强度。建模过程中要先确定软管的通径尺寸，也就是内部介质流通的有效孔径，这个参数直接和配套的接头尺寸匹配，安装边界上要预留出接头的装配空间，同时要核算软管在极限弯曲状态下的外部轮廓尺寸，避免和周边的设备结构、其他管线产生干涉。

波纹段的成型逻辑是沿着软管的中心轨迹做周期性的截面扫描，要注意每一段波纹的过渡圆角处理，不能出现尖锐的结构棱角，不然软管反复弯折的时候，棱角位置会产生应力集中，大幅缩短使用寿命。实际选型使用的时候，还要考虑输送介质的特性，如果是输送有腐蚀性的介质，要对应调整材质，普通橡胶材质适用于常规气动回路、常温水路，要是输送油类介质或者有温度要求的场景，就要选用耐油、耐温的特种材质。安装的时候不能让软管处于过度拉伸的状态，要预留一定的长度余量，避免设备运行过程中管路被拉扯变形，同时弯曲段不能靠近热源，防止材质老化失效。这类波纹软管的结构看似简单，但每一处参数的调整都直接影响实际使用性能，建模的时候要把可调整的参数做关联，比如通径、波纹节距、壁厚、整体长度都设置成可驱动的参数，后续不同场景使用的时候只需要修改对应参数就能快速生成适配的模型，不用重复从零开始建模，能大幅提升设计效率。还要注意软管两端的连接段要做平直处理，方便和快插接头、卡套接头配合装配，连接段的外径公差要控制在合理范围，保证装配后密封可靠，不会出现渗漏问题。
