家用台扇三叶塑料风叶曲面结构设计

　　日常家用台扇的送风核心部件就是风叶，这个三叶塑料风叶的曲面设计，直接决定了台扇运行时的送风距离、风感柔和度以及整机运行噪音水平，是台扇结构设计中需要反复迭代验证的核心零件。从实际应用场景来看，这类三叶塑料风叶广泛适配桌面式台扇、落地扇的小功率送风机型，主要用于家庭卧室、办公室工位、小型商铺前台等近距离送风场景，相比多叶风叶，三叶结构的风叶转动惯量更小，对驱动电机的扭矩要求更低，适配小功率单相异步电机就能实现稳定运转，能有效控制整机制造成本。

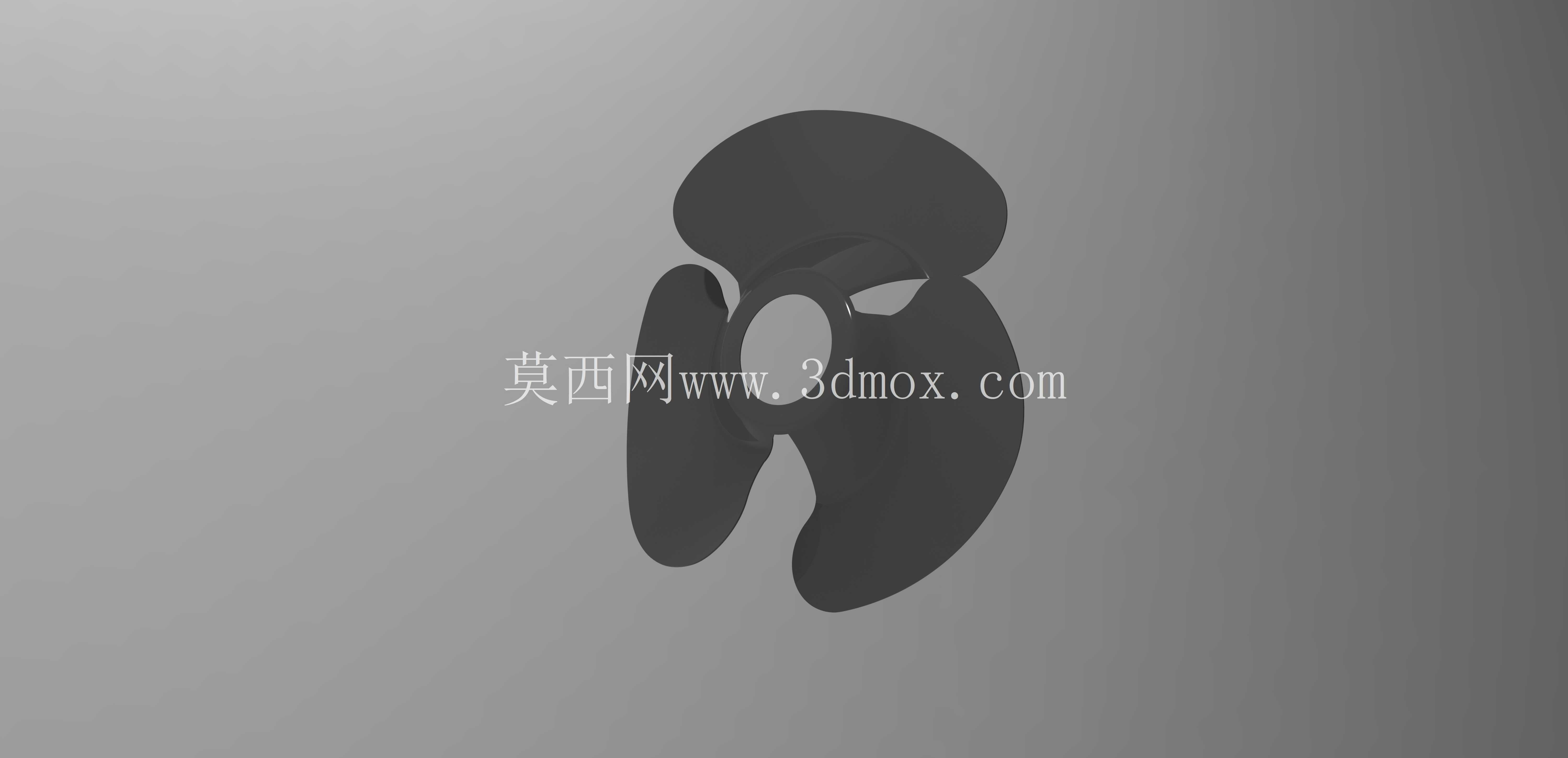

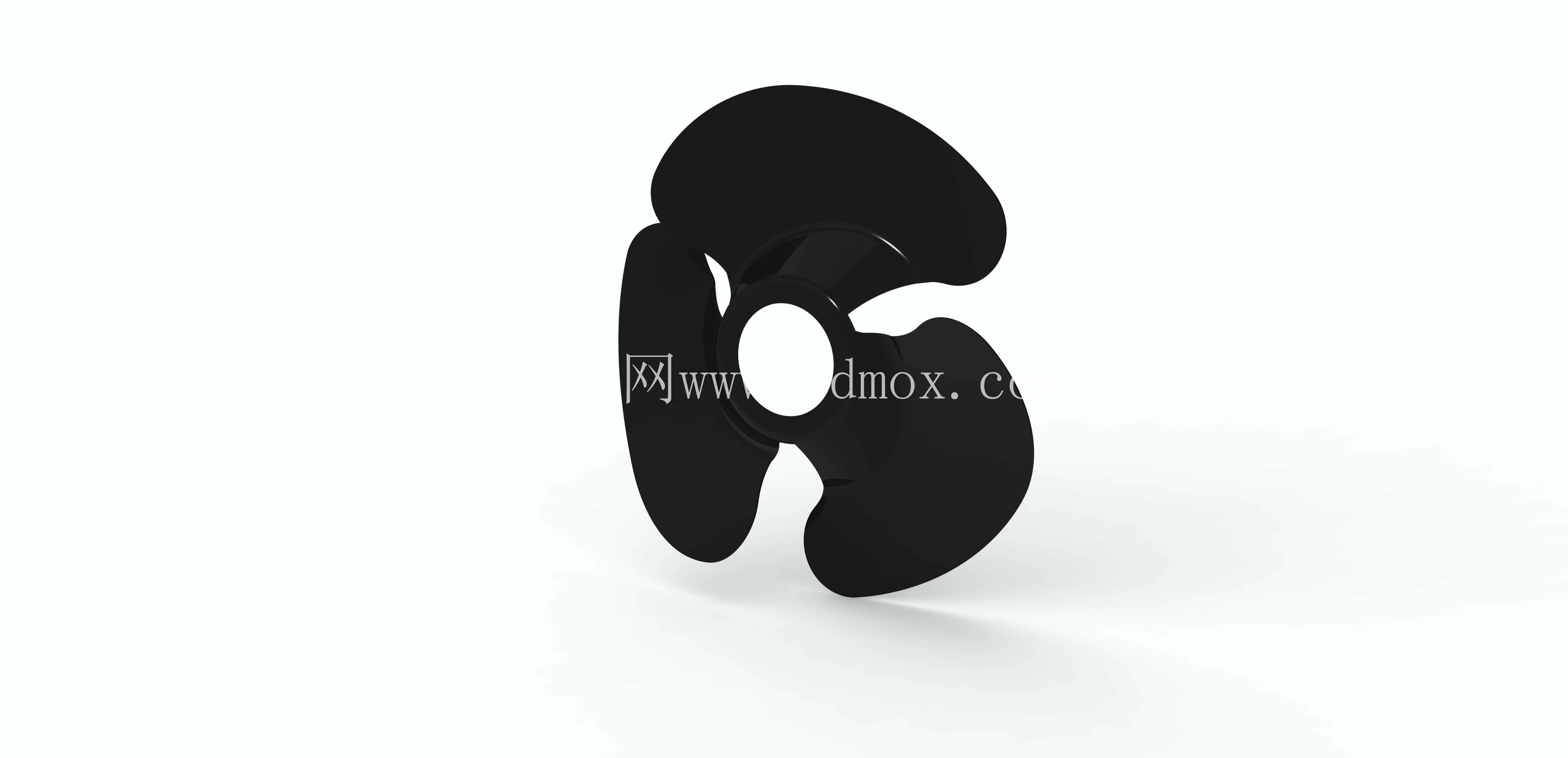

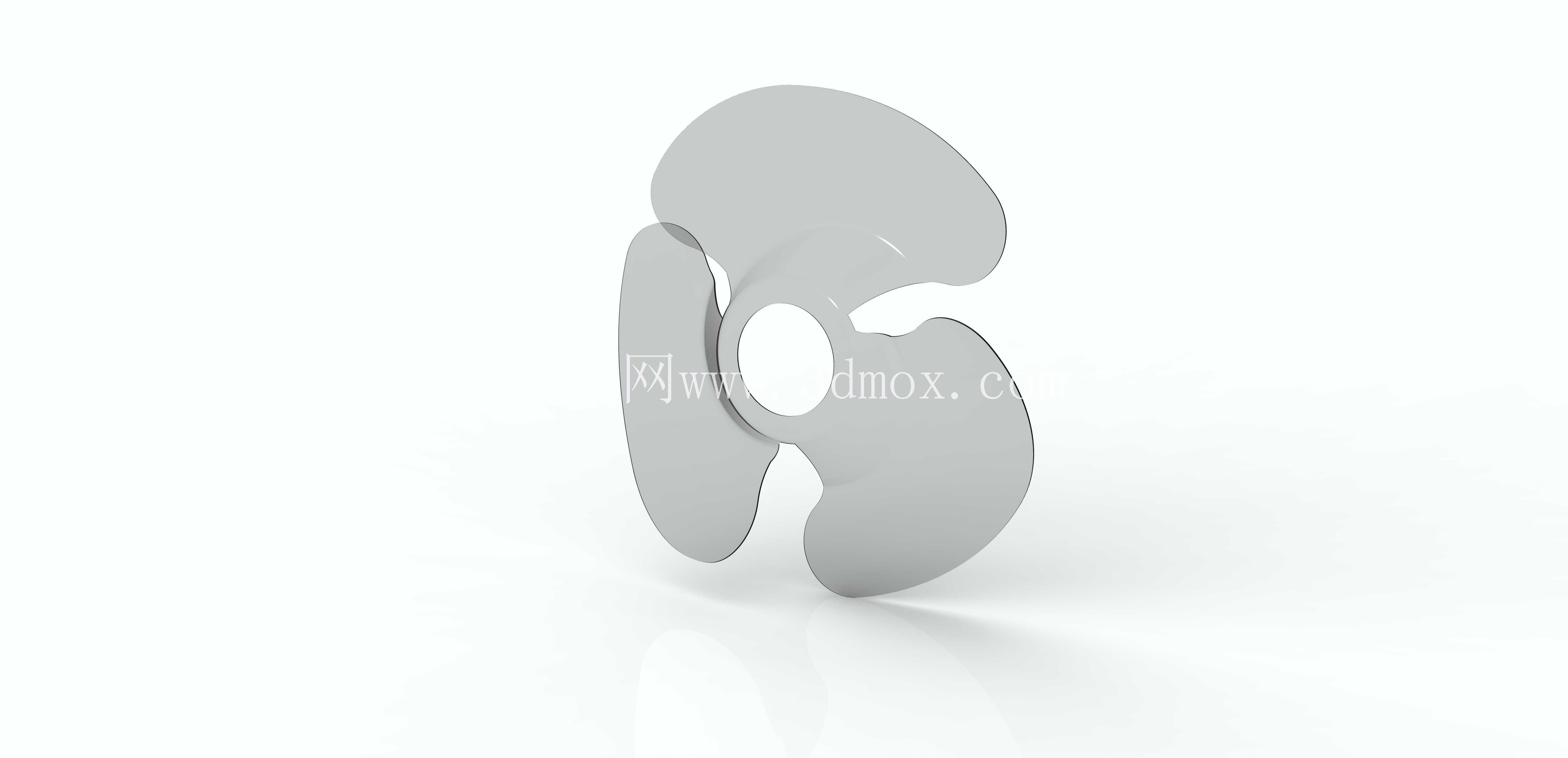

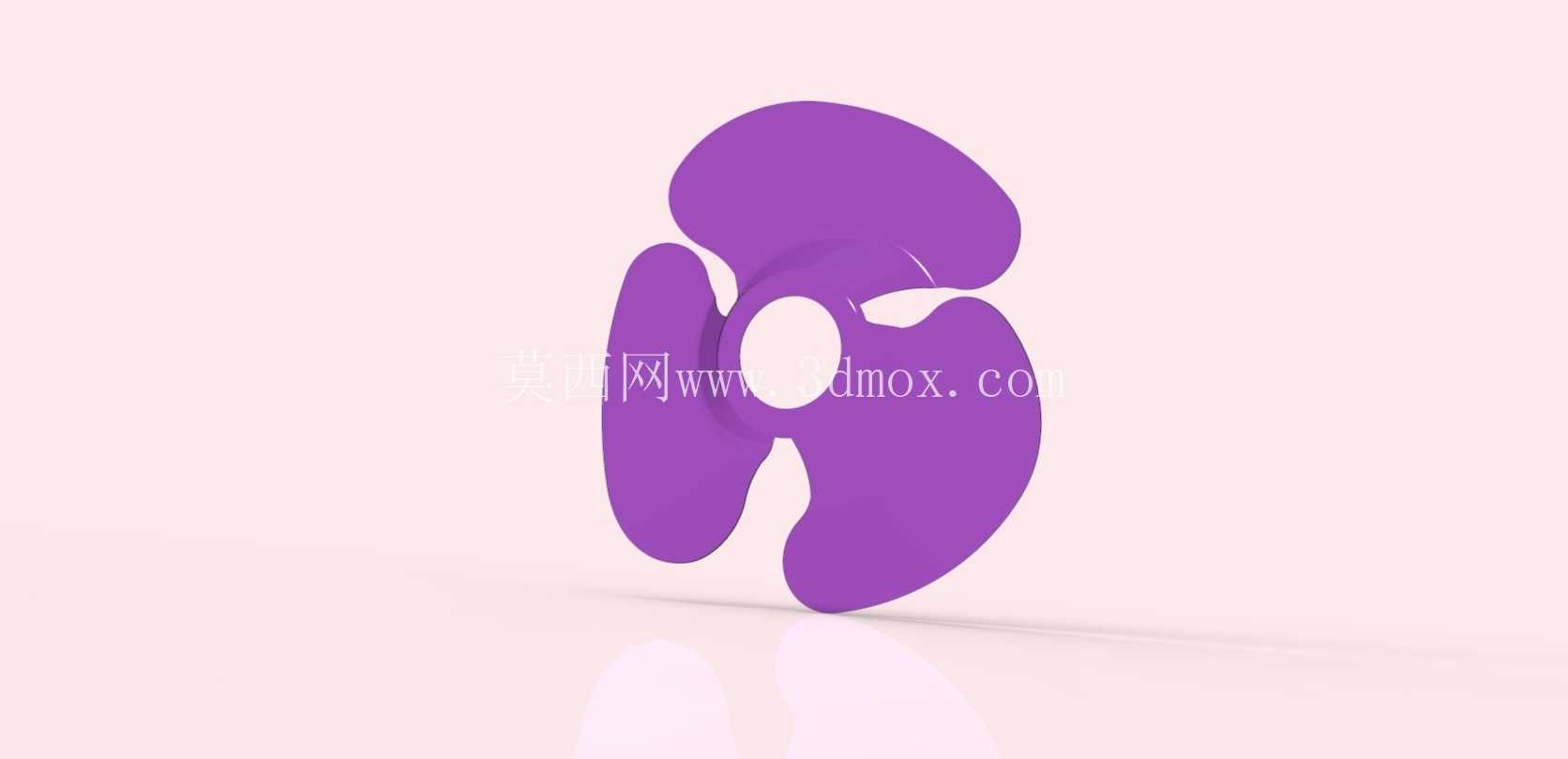

　　从产品功能特性来看，这款风叶采用大弧度后掠式叶片设计，叶片边缘做了平滑的切角过渡，避免叶片高速转动时边缘产生尖锐的风切噪音；三片叶片沿中心轮毂周向120度均匀分布，动平衡余量控制在极小范围内，转动时不会产生额外的偏心振动，能降低整机运行时的抖动异响。叶片表面采用连续顺滑的曲面造型，没有突兀的折角，气流沿叶片曲面流动时不会产生乱流，送出的风感更柔和，不会出现局部风速过高导致的硬风感，长时间直吹也不容易产生不适感。中心轮毂位置设计了标准的D型安装孔，能直接匹配台扇电机输出轴的D型切面，安装时不需要额外做定位调整，孔位周边做了加厚的加强筋结构，避免风叶长期转动后孔位出现磨损松旷，提升零件的使用寿命。

　　从设计思路层面，这款风叶采用曲面建模方式构建整体造型，首先确定中心轮毂的安装基准，根据适配电机的输出轴尺寸确定轮毂内径、外径以及轴向安装深度，保证风叶安装后和电机轴的配合间隙在合理范围内，不会出现安装过紧无法装配或者过松导致运转打滑的问题。之后根据目标送风参数确定叶片的展长、安装角以及曲面曲率，叶片从根部到梢部的安装角逐渐减小，符合气流沿叶片流动的速度变化规律，能提升风能利用效率，降低电机的负载功耗。叶片根部和轮毂连接的位置做了大圆角过渡，避免应力集中，因为风叶高速转动时叶片根部承受的离心力最大，大圆角过渡能分散应力，避免长期运转后叶片根部出现断裂的问题。叶片的厚度从根部到梢部逐渐减薄，在保证结构强度的前提下尽可能降低风叶自身重量，进一步减小转动惯量，降低电机启动时的负载冲击。

　　从外形尺寸与安装边界来看，这款风叶的整体回转直径适配常规12寸台扇的风罩尺寸，安装后叶片和风罩内壁的安全间隙控制在合理范围，不会出现转动时碰擦风罩的问题；轮毂的轴向长度匹配台扇电机前端的安装位，安装后风叶的轴向位置刚好处于风罩的中心平面，保证送风气流沿风罩导风圈均匀送出，不会出现偏风的问题。叶片的曲面弧度经过反复调整，在保证送风效率的同时，尽可能降低叶片转动时的气流阻力，适配功率20W到40W的台扇电机就能达到额定转速，实现每小时300立方米左右的送风量，满足小空间的送风降温需求。另外叶片整体采用塑料材质一体成型，曲面的顺滑度能通过注塑工艺直接保证，不需要后续二次打磨加工，适合大批量量产，能有效控制零件的制造成本，同时塑料材质本身重量轻，即使出现意外断裂飞出的情况，也不会对使用者造成严重伤害，符合家电产品的安全设计要求。
