带轮辋结构的汽车行驶轮胎设计

　　日常做整车底盘行走系统方案验证时，经常会遇到前期没有精确测绘数据、需要快速搭建概念模型验证装配边界的场景，这套带轮辋的汽车轮胎结构，就是针对这类快速草图建模需求搭建的。不同于量产阶段需要严格匹配轮胎规格、轮辋偏距、螺栓孔分布圆等精确参数的详细数模，这套模型采用粗略草图逻辑搭建，核心作用是在整车总布置初期，快速占位轮胎与轮辋的安装空间，给悬架摆臂、转向拉杆、轮罩钣金的结构设计提供基础的边界参考，避免后续详细设计阶段出现运动干涉问题。

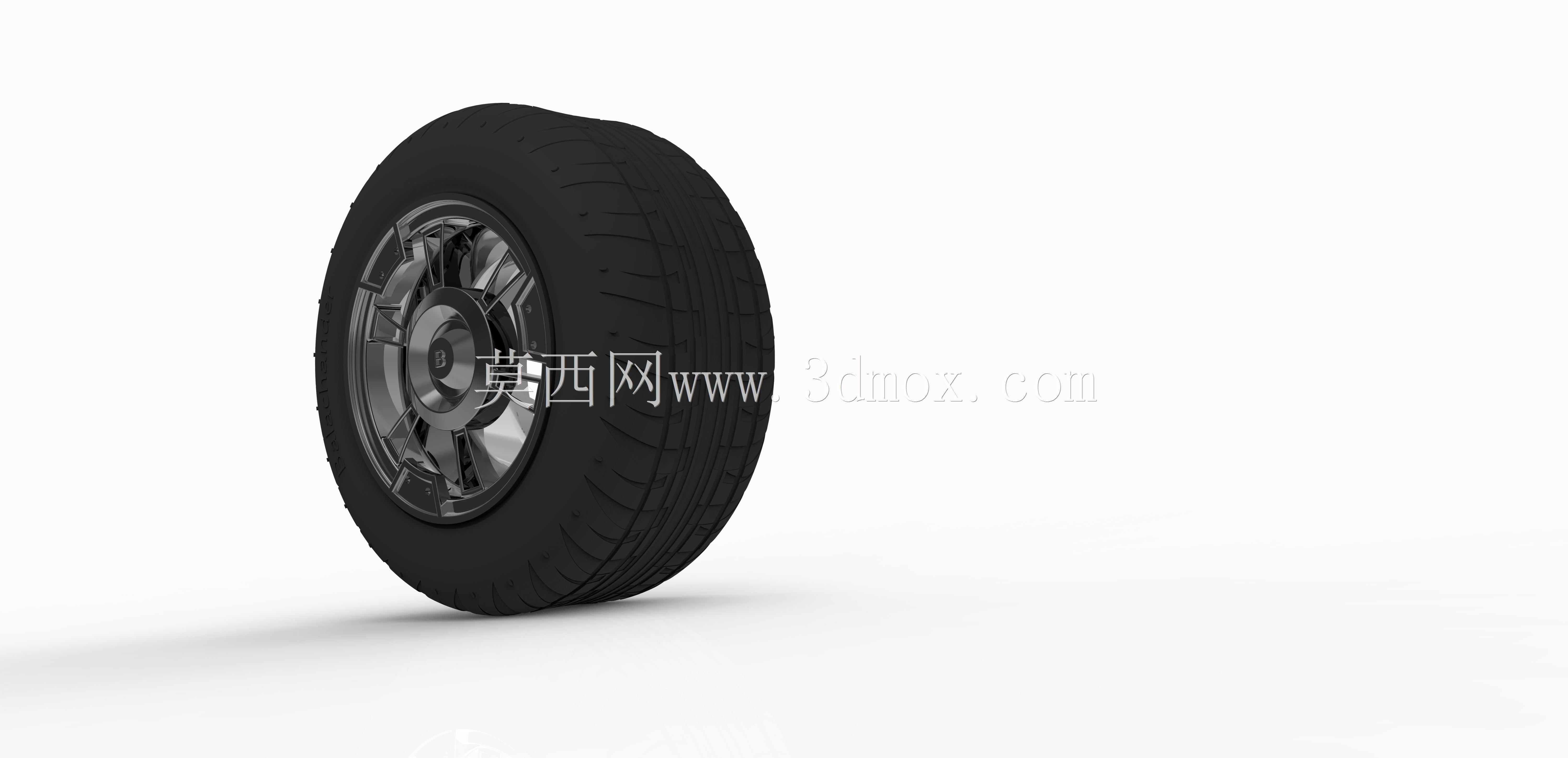

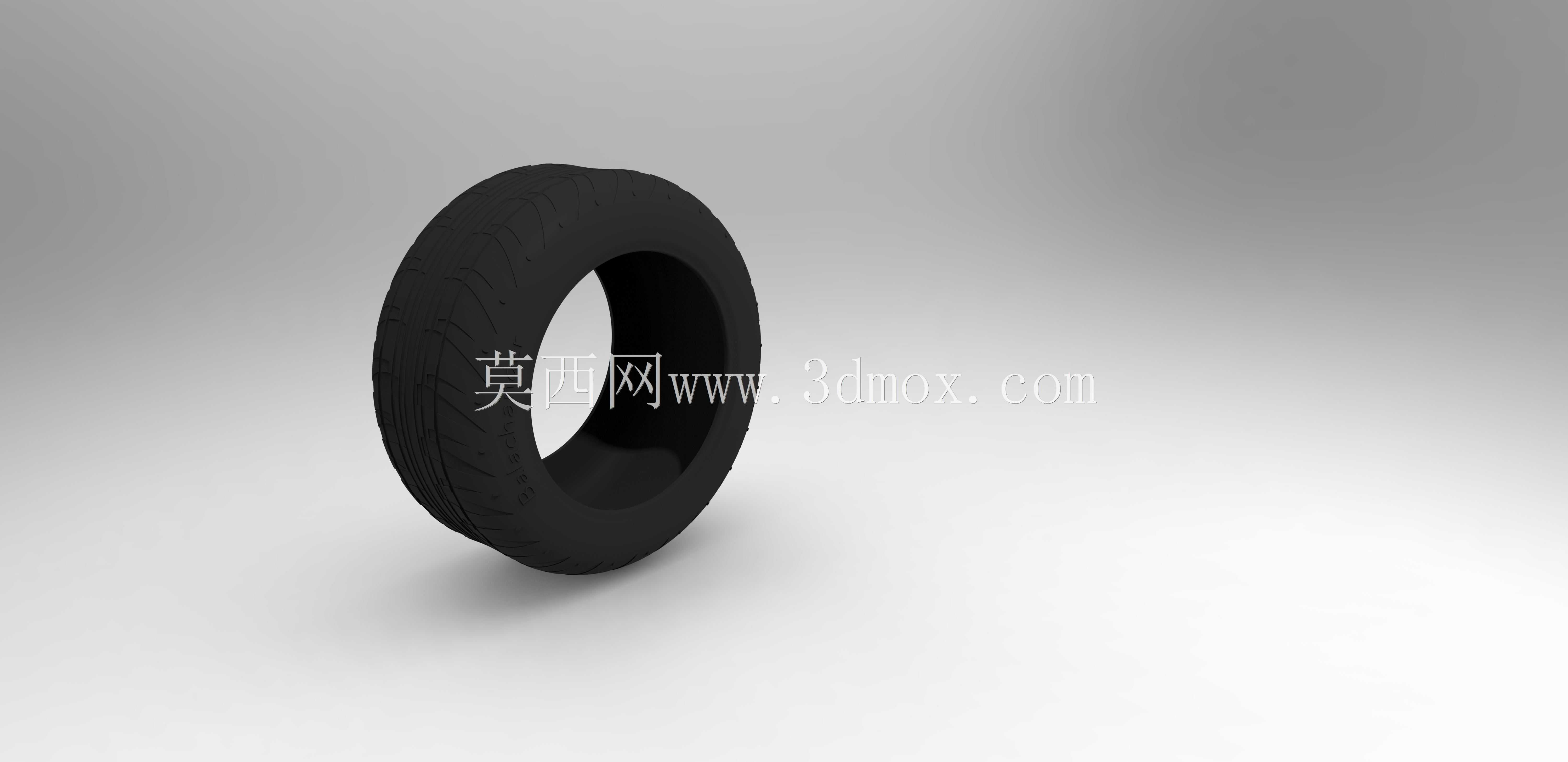

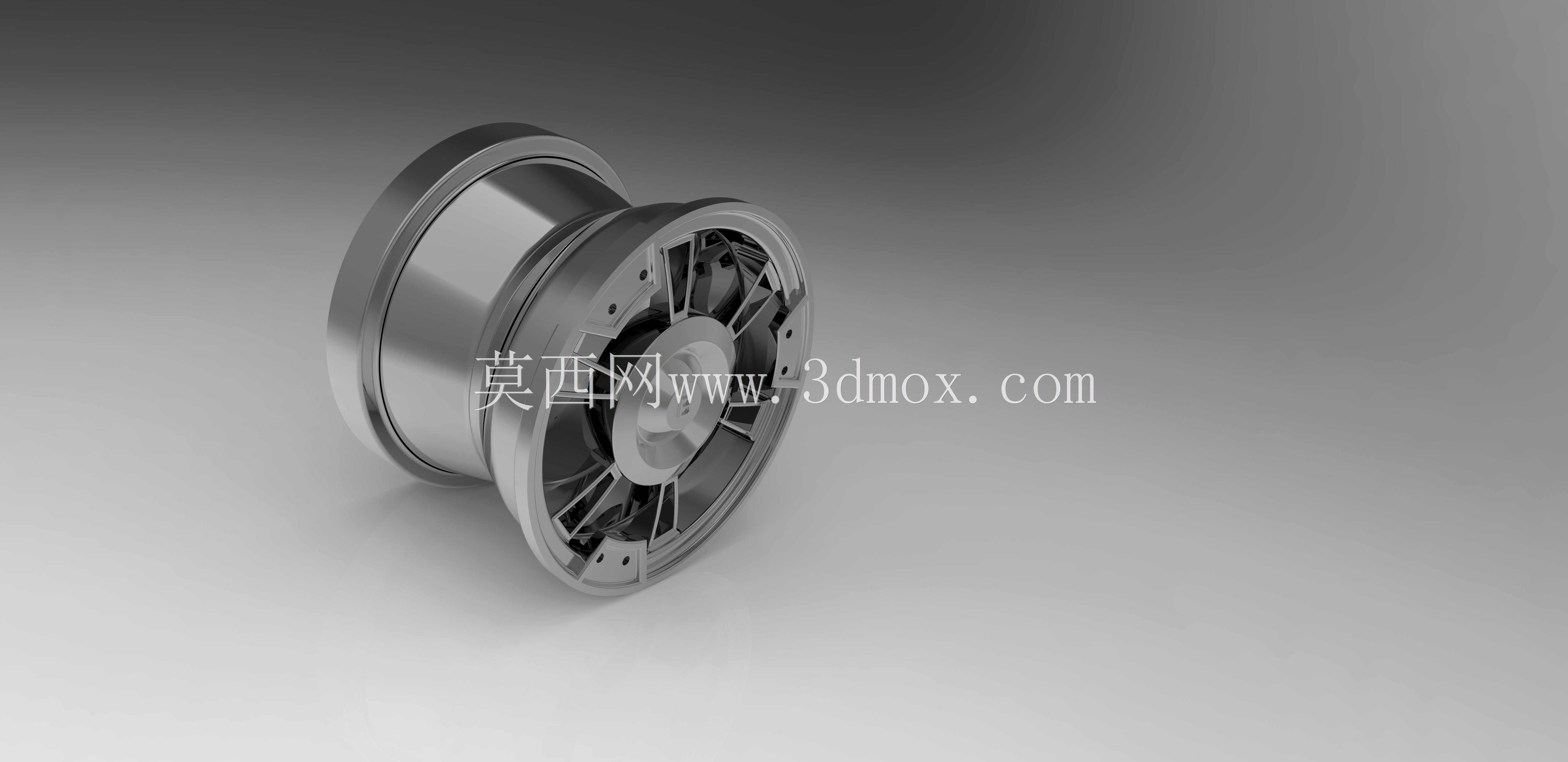

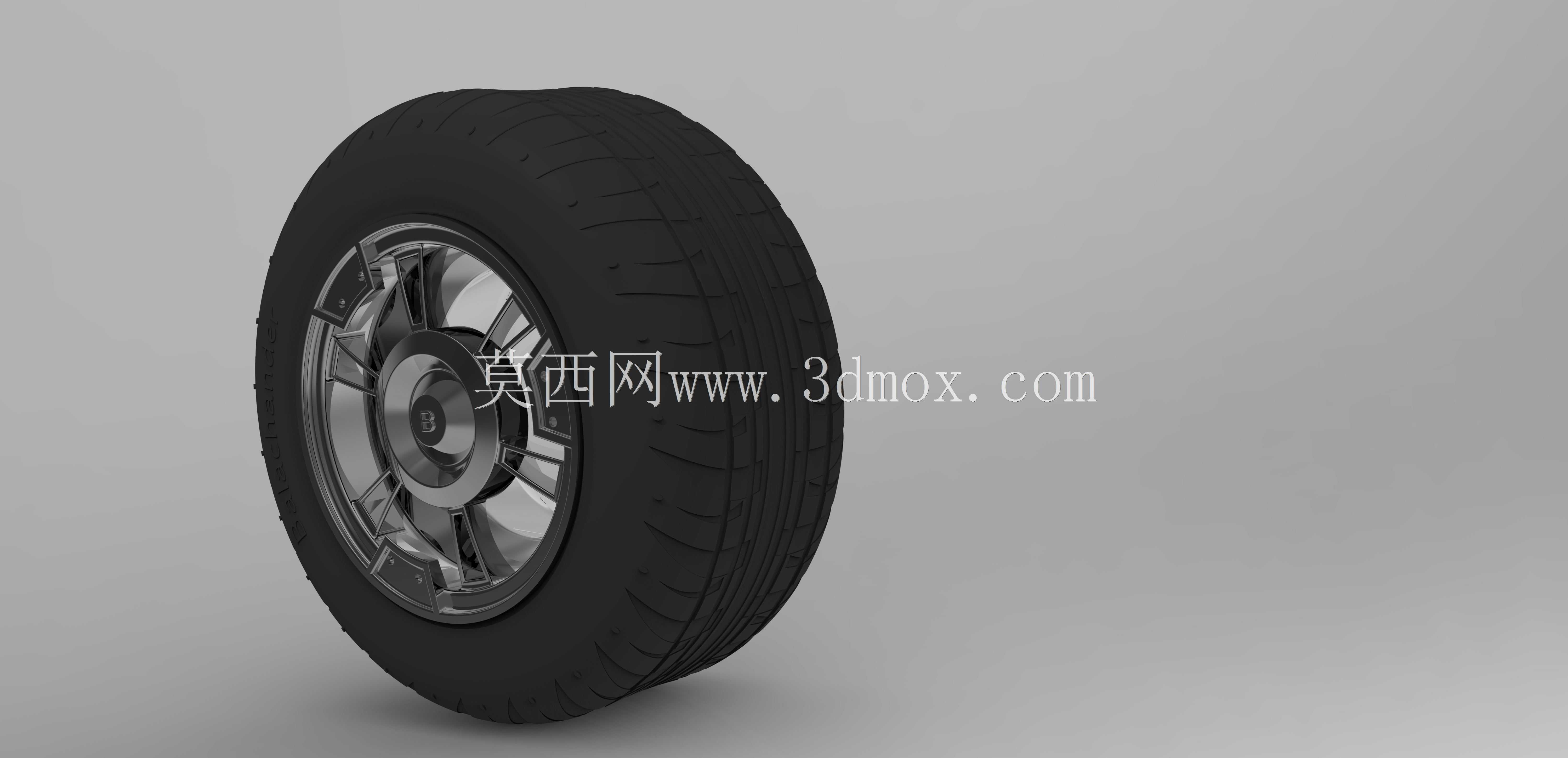

　　从结构组成来看，模型完整覆盖了外胎与轮辋两大核心部分，外胎部分做了基础的胎面轮廓示意，没有刻画精细的胎纹沟槽，毕竟在概念设计阶段，胎面细节不会影响轮包空间、转向跳动间隙的校核结果，省略这部分细节也能大幅降低模型面数，提升大装配体下的旋转、缩放操作流畅度。轮辋部分做了基础的轮辐与轮缘结构示意，预留了和轮毂轴承连接的中心安装位，在做快速装配时，可以直接和转向节的安装面做贴合约束，快速完成车轮模块的定位。

　　实际工程应用中，这类快速搭建的轮胎轮辋模型，多用于新车型概念开发阶段的总布置评审，或是改装方案的初步效果验证。比如做整车姿态调整时，不需要等供应商提供精确的轮胎数模，就可以通过调整这套模型的外径、宽度参数，快速验证不同尺寸轮胎下的轮眉间隙、离地高度变化，给后续的轮胎选型提供初步的尺寸范围参考。设计思路上完全围绕快速迭代的需求出发，所有结构都采用参数化草图驱动，修改外径、轮辋宽度、轮胎扁平比这些核心参数时，整个模型可以同步更新，不需要逐个特征重画，能大幅缩短概念阶段的方案调整周期。

　　安装边界层面，模型预留了轮辋中心的安装孔位基准，在装配环境下可以直接以这个基准面和轮毂单元的安装面做配合，轮辋的轴向宽度也参考了常规家用车的通用尺寸范围，不会出现和制动卡钳、转向节产生明显空间冲突的问题。虽然没有标注精确的实际尺寸，但整体比例完全符合常规乘用车轮胎轮辋的尺寸逻辑，用来做运动干涉检查、整车外观渲染、结构布局示意都完全够用，尤其适合学生做课程设计、工程师做前期方案汇报时快速调用，不需要从零开始搭建基础轮廓，能节省不少基础建模的时间。
