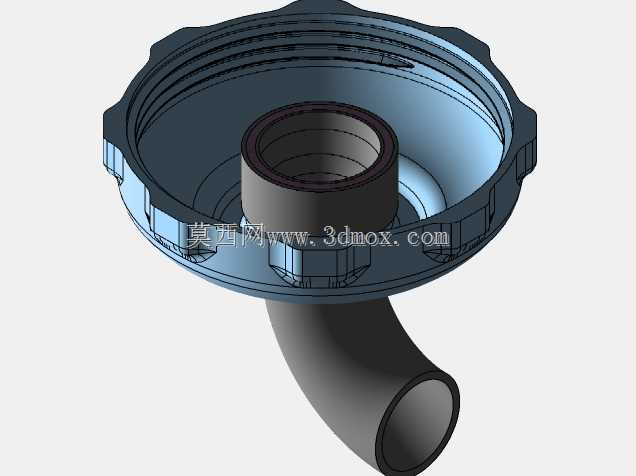

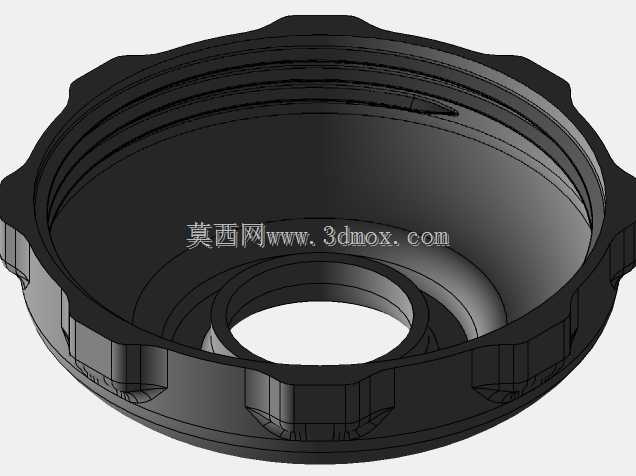

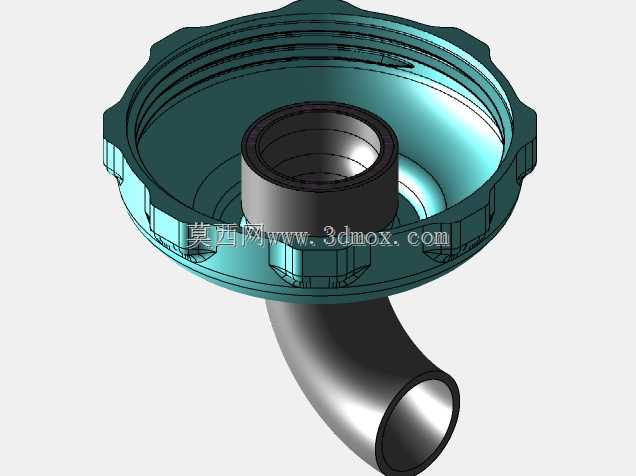

泳池配套Intex水泵回油连接结构

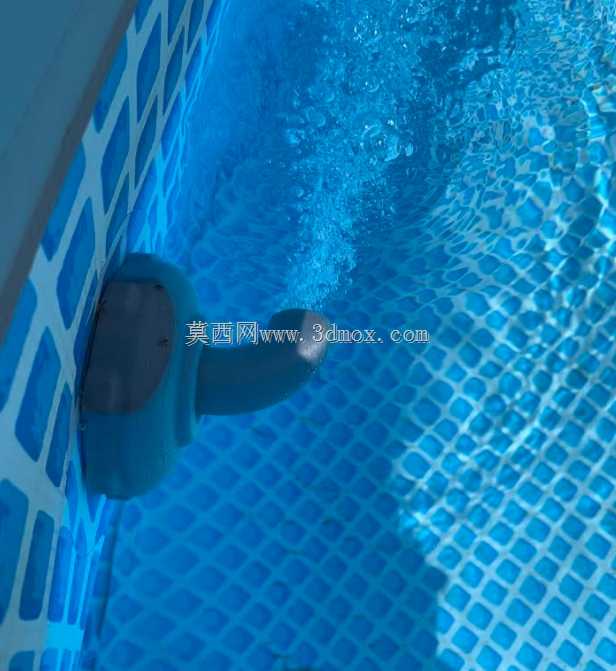

在民用泳池、小型景观水景池的循环过滤系统搭建与日常运维场景中，水泵作为水循环动力核心，其外接管路的连接适配性直接决定整套系统的运行稳定性，不少用户在实际安装时都会遇到原厂配件螺纹规格不匹配、连接部位渗漏、出水角度不合理导致水流扰动过大的问题，这款适配Intex水泵的回油连接结构，正是针对这类现场安装痛点完成的结构设计。从实际安装边界来看，该结构适配的接口螺纹公称直径为80mm，螺距设定为3.5mm，设计过程中充分考虑了不同批次泳池壁预留接口的公差浮动，没有照搬现有开源设计的固定螺纹参数，而是针对家用支架泳池壁的安装厚度做了配合段长度优化，避免出现螺纹旋合长度不足导致的连接松脱、密封失效问题。结构功能层面，该连接部件除了完成水泵回油管路与泳池壁的硬密封衔接外，还针对出水角度做了多方案适配，不同于常规90度垂直出水的结构设计，建模阶段同步验证了多个出水倾角的流场表现，确认90度出水结构会在近水面形成不必要的旋流，既容易卷吸水面漂浮的落叶、虫类杂物进入过滤管路加重过滤芯负担，也会造成局部水流阻力升高带来的水泵扬程损耗，因此在结构上做了出水导向面的弧度优化，让回流入池的水流沿池壁瓷砖面平缓扩散，既减少水流对泳池内活动人员的冲击，也能让整池水循环的覆盖范围更均匀，避免出现池水循环死角。设计过程中也充分考虑了3D打印制作的工艺可行性，针对不同打印材料的吸水膨胀特性做了配合公差预留，若采用PETG材料打印制作，长期浸水后的尺寸膨胀量不会影响螺纹配合的松紧度，不会出现材料膨胀导致的接口开裂、螺纹卡死问题；若采用ABS材料打印，结构壁厚也能满足安装时的旋合扭矩要求，不会出现拧入过程中结构开裂的情况。实际安装时无需额外定制专用密封件，配合常规的管路生料带即可完成密封，适配绝大多数家用Intex系列循环水泵的回油接口安装需求，能够解决不少用户自行改装泳池循环系统时遇到的配件适配难题，也可作为小型一体化水处理设备的管路连接结构参考，在小型养殖池、景观鱼池的水循环系统改造中也具备一定的复用价值。
