带立式安装座的外球面枕式轴承结构

做传动结构设计的时候，枕式带座轴承是绕不开的标准支撑件，这类部件最常见的应用场景覆盖轻工输送线、小型农机传动辊、食品包装设备的辊轴支撑、纺织机械的导辊固定端，但凡需要给旋转轴提供径向支撑、同时允许一定安装对心误差的工况，都能见到这类结构的身影。和分体式轴承座不同，这类枕式结构把轴承外圈与座体的配合面做了预适配，安装时不需要现场刮研配合面，能大幅缩短现场装配的调试周期。

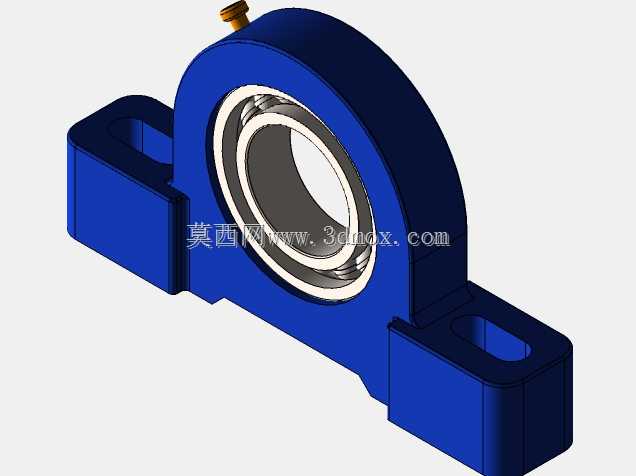

从功能特性上看，这个结构的座体采用立式双安装脚设计，两个安装脚各开有长圆形安装孔，安装时可以在孔位行程范围内微调轴系的中心距，补偿机架焊接或者机加工带来的位置误差，适配不同安装基面的公差波动。座体上方预留的油嘴安装位，能在设备不停机的状态下完成润滑脂补充，延长轴承的维护周期，适配长时间连续运转的产线工况。内置的外球面轴承外圈为球面结构，和座体的凹球面配合时，能自动补偿轴的挠曲变形带来的角度偏差，避免轴承受附加弯矩导致的早期点蚀失效。

设计这类结构的时候，首先要确认的是安装边界尺寸：两个安装孔的中心距是选型时的核心安装参数，要和机架上预设的安装螺柱间距匹配；座体的总高度决定了轴系的中心高，直接关联传动带的张紧行程或者链轮的啮合中心距；轴承内孔的公差带要和配合轴颈的公差匹配，通常采用过渡配合，既保证传动时不跑内圈，又方便后期维护拆卸。建模过程中要注意座体安装脚的圆角过渡，避免应力集中在安装孔与座身的连接处，毕竟设备运行中支撑部位要持续承受径向载荷，应力集中位置很容易在交变载荷下出现开裂。另外座体与轴承配合的球面位置要预留合理的配合间隙，间隙过大会导致轴承运转时出现窜动异响，间隙过小则会失去自动调心的作用，无法补偿安装误差。

实际选型应用时，还要结合工况载荷核算轴承的额定动载荷，比如输送重载物料的辊道支撑，要选铸铁座体的型号，抗冲击性能更好；轻载高速的工况则可以选用冲压座体的型号，降低整体设备重量。安装时不要把安装螺栓一次性拧死，要先转动轴确认运转无卡滞之后，再交叉拧紧固定螺栓，避免座体受强制安装力导致轴承预紧过大，出现温升过高的问题。
