滚珠丝杠配套立式轴承支撑座结构设计

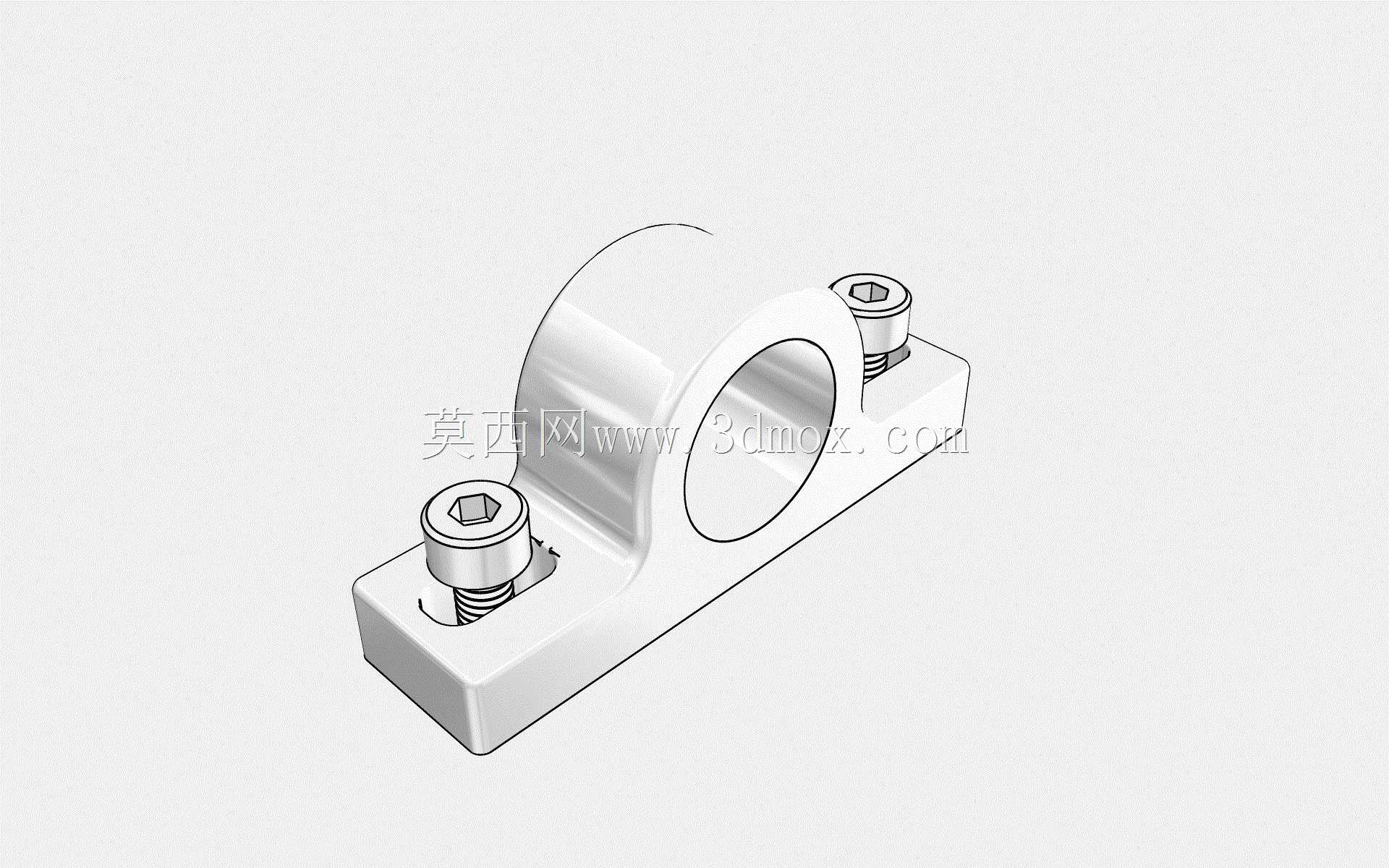

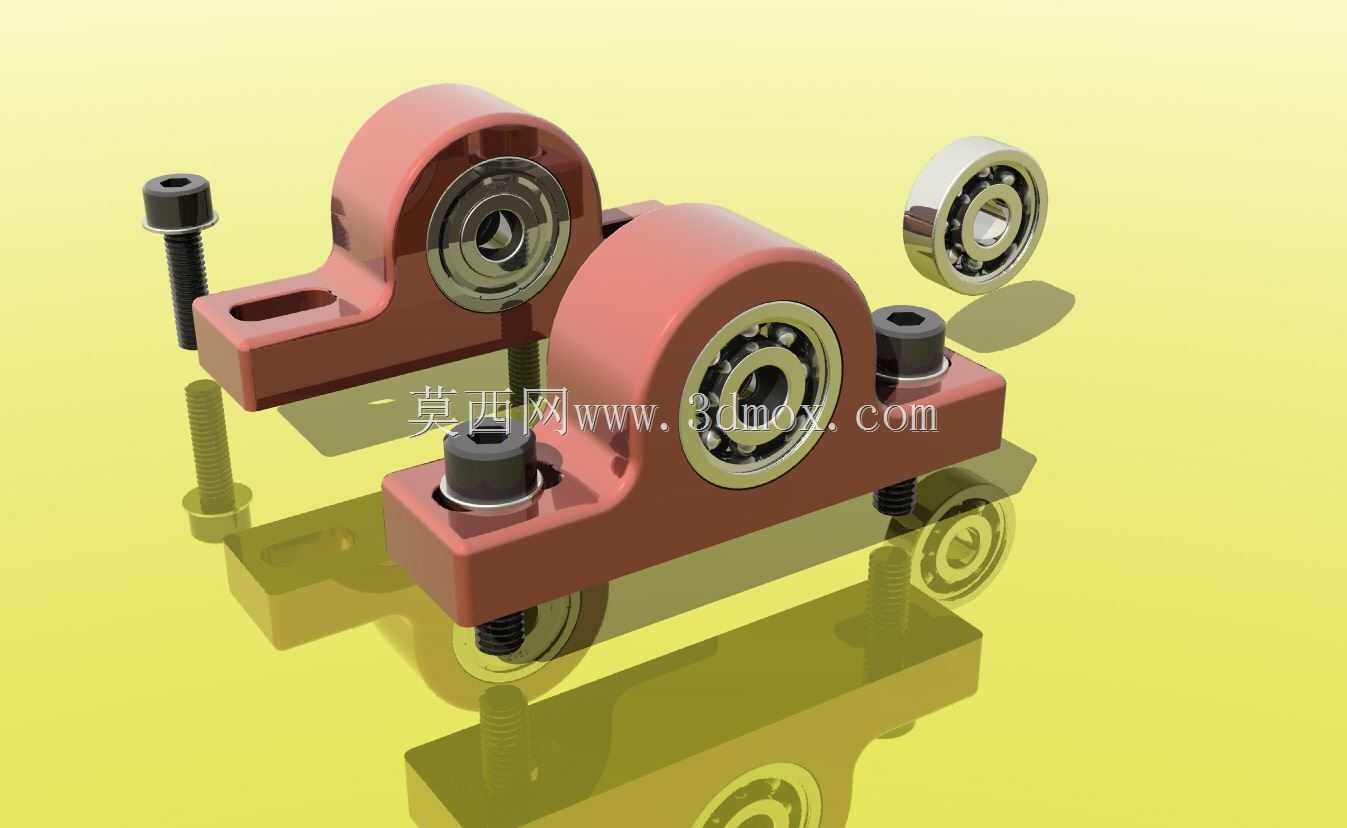

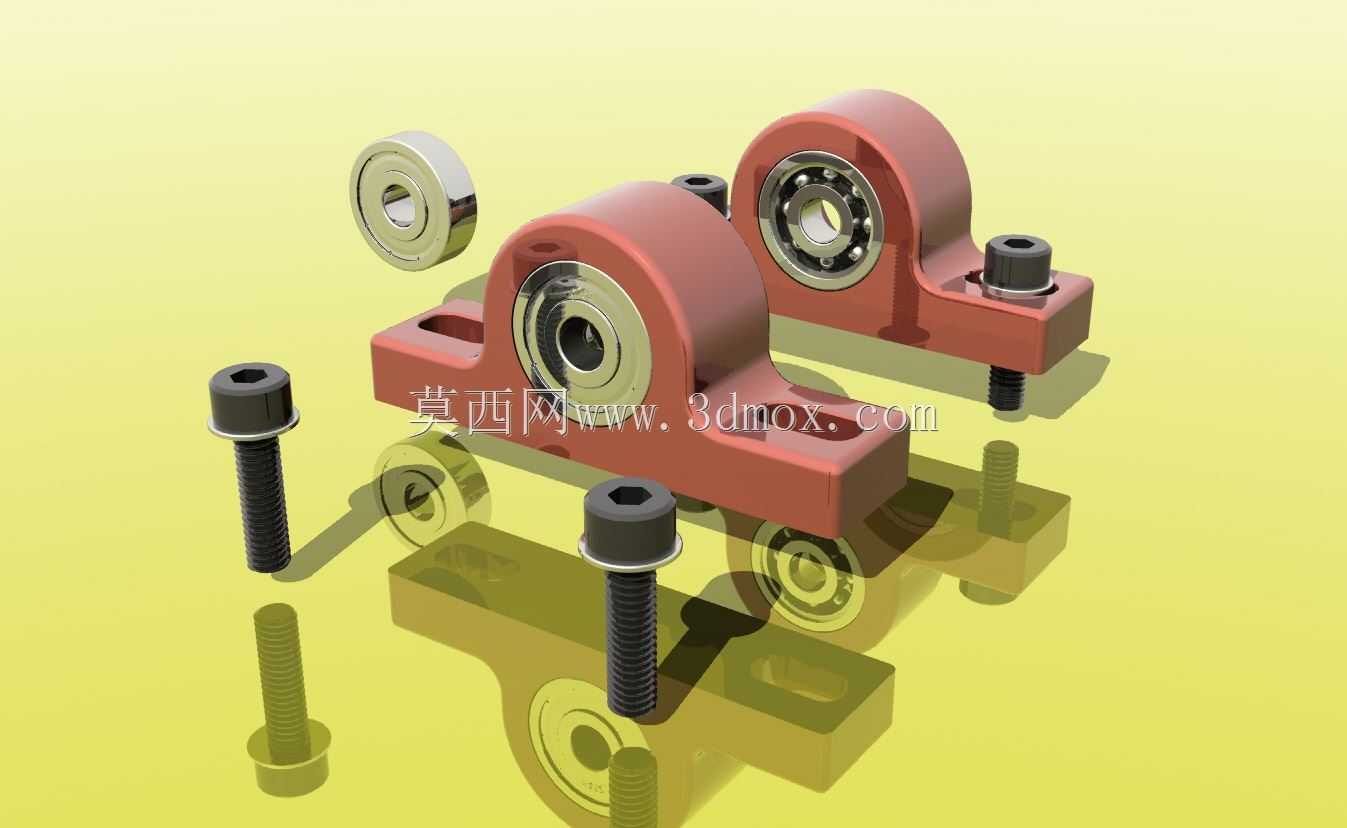

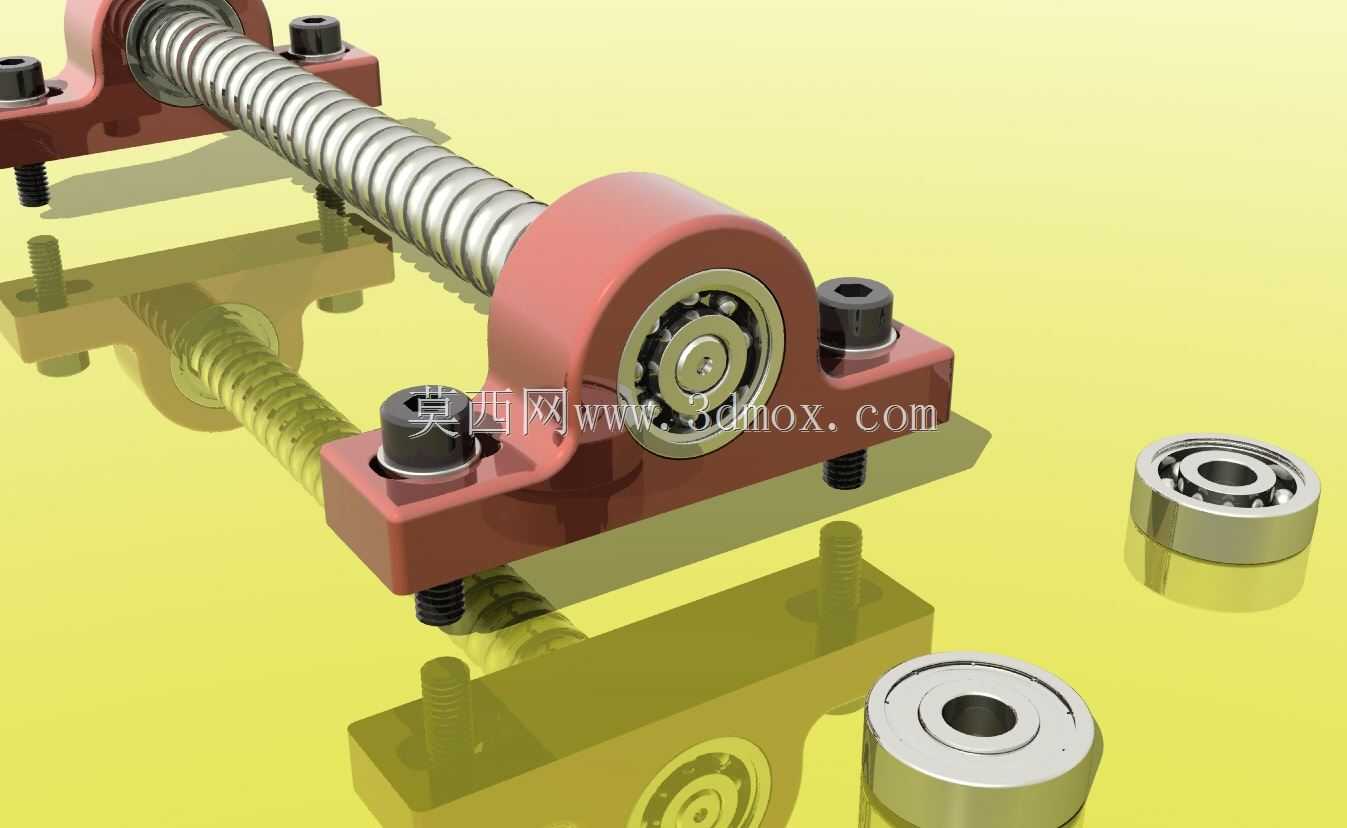

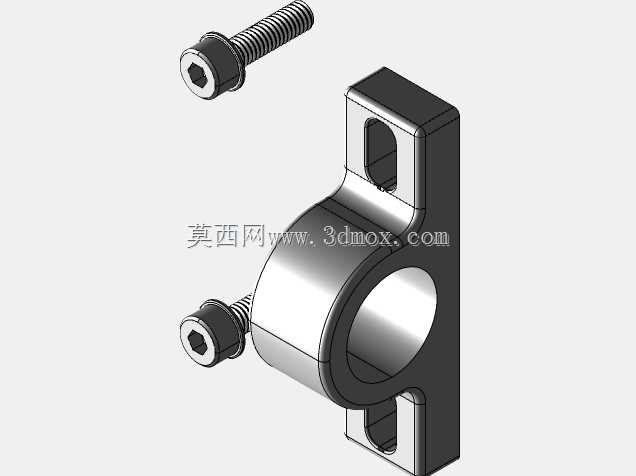

在直线传动模组、小型数控进给机构、自动化滑台的设计场景中，这类支撑座是承担滚珠丝杠径向载荷、限定丝杠轴向窜动的核心配套部件，区别于常见的卧式支撑结构，该款立式支撑座采用分体式轴承压盖设计，安装基面与丝杠轴线保持垂直基准，能够直接通过螺栓固定在设备安装平台上，无需额外加工转接支架，大幅缩减装配环节的基准调校工作量。从结构设计逻辑来看，支撑座主体采用铸铁材质的块状基体，轴承安装位预留了标准深沟球轴承的配合公差，压盖与基体通过内六角螺栓锁紧，能够将轴承外圈完全限位，避免丝杠高速往复运动时轴承出现外圈跑圈的问题；基体两侧设计了贯穿的安装沉孔，螺栓锁紧后头部不会突出安装平面，不会和周边的导轨、滑台运动部件产生运动干涉。实际选型装配时需要注意，该支撑座的中心高与配套丝杠的公称直径直接匹配，安装孔的孔位间距需要和设备台面上的预制螺纹孔保持一致，轴承内孔与丝杠轴端的配合采用过渡配合，装配时需要通过铜棒轻敲装入，禁止直接锤击轴承端面造成滚道损伤。在日常的设备运行场景中，这类支撑座多用于丝杠的固定端侧，和另一端的浮动支撑座配合使用，能够补偿丝杠因温度变化产生的轴向伸长量，避免丝杠在高速运转时出现憋劲、卡顿的问题；支撑座的压盖位置预留了润滑脂注入的间隙，定期补充润滑脂能够降低轴承的磨损速率，延长整套传动组件的使用寿命。从安装边界来看，支撑座的整体轮廓尺寸紧凑，宽度方向不会超出同规格直线导轨的滑块宽度，在设计紧凑式滑台时不需要额外预留避让空间，基体底部的安装平面做了铣平处理，平面度公差控制在0.02mm以内，能够保证安装后丝杠的轴线和导轨平行度满足进给精度要求，不会出现丝杠偏磨、传动阻力过大的问题。针对不同的负载场景，该结构可以通过更换内部轴承的类型适配不同载荷需求，轻载高速场景下搭配深沟球轴承即可满足使用要求，重载场景下可以更换为角接触球轴承提升轴向承载能力，基体本身的结构强度不需要做额外修改，具备较强的适配通用性。
