MBR型立式带座枕木轴承结构设计

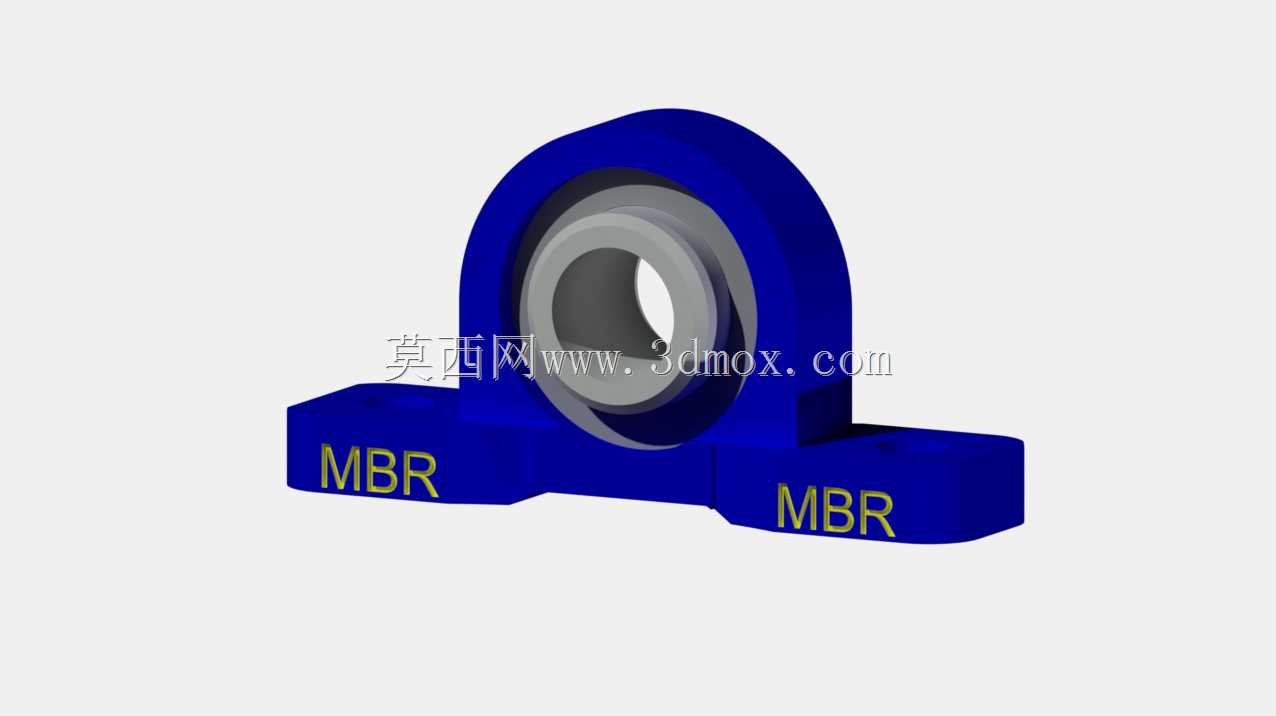

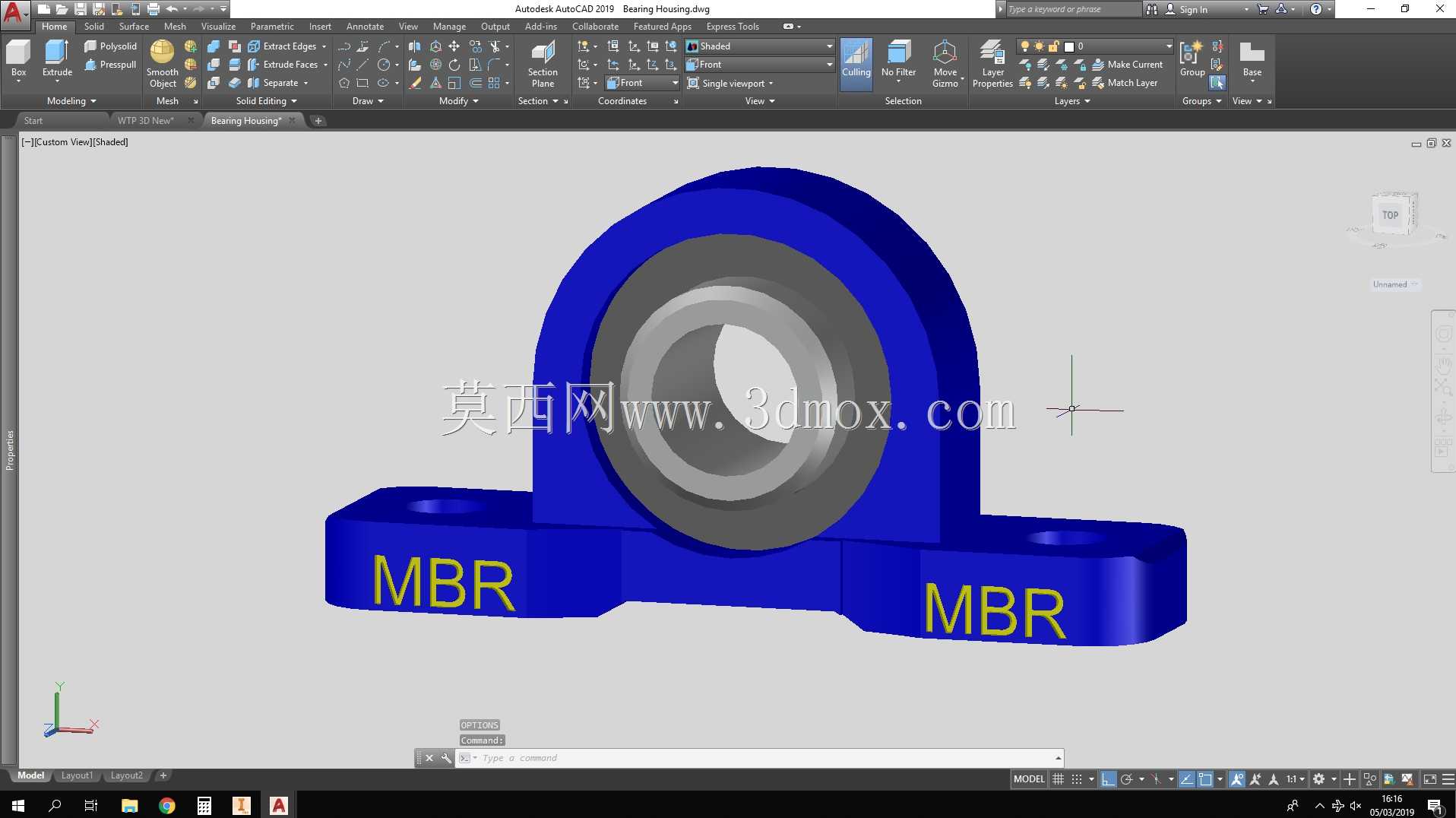

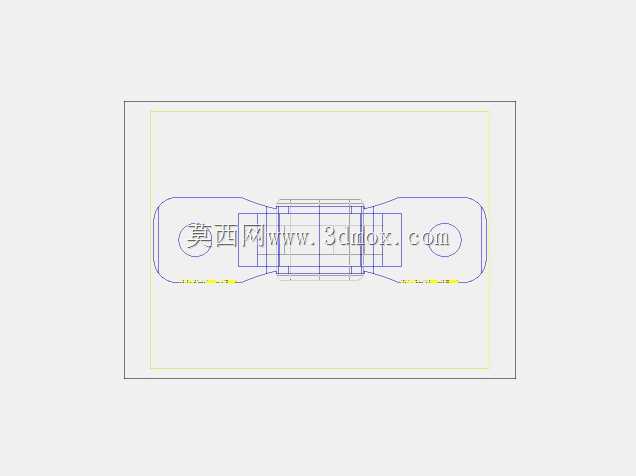

这类带座轴承在轻工输送线、小型农机传动组、非标自动化工位的旋转支撑环节应用极广，核心作用是为转轴提供稳定的径向支撑，同时通过一体式座体直接完成与设备机架的固定，省去了轴承与安装座单独配合的公差匹配工序，大幅降低现场装配的调校难度。从结构设计逻辑来看，整体采用拱形上盖与平直安装底座一体化成型的结构，拱形上盖的圆弧内腔与轴承外圈完全贴合，能够均匀承载转轴运转时传递的径向载荷，避免局部应力集中导致的座体开裂；底座两侧延伸出的安装耳上预留了两个沉头安装孔，孔位间距经过标准化匹配，可直接适配常用规格的型材机架与钢板安装面，安装时螺栓穿过沉孔锁紧后，螺栓头部不会突出底座平面，不会与周边运动部件产生干涉。

设计过程中首先要明确轴承内圈的适配轴径范围，以此倒推拱形内腔的直径尺寸，保证轴承外圈压入后有足够的抱紧力，不会在转轴高速运转时出现外圈跟转的问题；安装底座的厚度需要根据额定承载载荷做校核，若应用在有冲击载荷的工况下，需要适当加厚底座与拱形连接位置的过渡圆角，减少应力集中点。两个安装孔的中心距需要严格遵循对应系列的安装尺寸标准，避免出现现场安装时孔位与机架预装螺柱不对中的问题，沉孔的深度要匹配对应规格内六角螺栓的头部高度，保证锁紧后螺栓端面不超出底座下表面，确保座体与安装面完全贴合，不会出现安装翘曲导致的轴承同轴度偏差。

实际选型应用时，要注意该类轴承的支撑高度，也就是底座安装面到轴承内孔中心的高度尺寸，这个参数直接关系到传动组的中心高匹配，若与配套传动轮的中心高存在偏差，会导致皮带或联轴器出现偏磨，大幅缩短传动部件的使用寿命。座体两侧的安装耳边缘做了圆弧过渡处理，既能够减少安装时的锐角磕碰风险，也能优化铸造或注塑成型时的材料流动特性，减少成型缺陷。轴承内圈两端突出于座体端面，方便安装时对转轴做轴向定位，也能适配带顶丝的外球面轴承，通过顶丝锁紧转轴，实现无键连接的快速装配，适合经常需要拆装维护的工位使用。
