立式带烟囱开门式熏烤烟炉结构

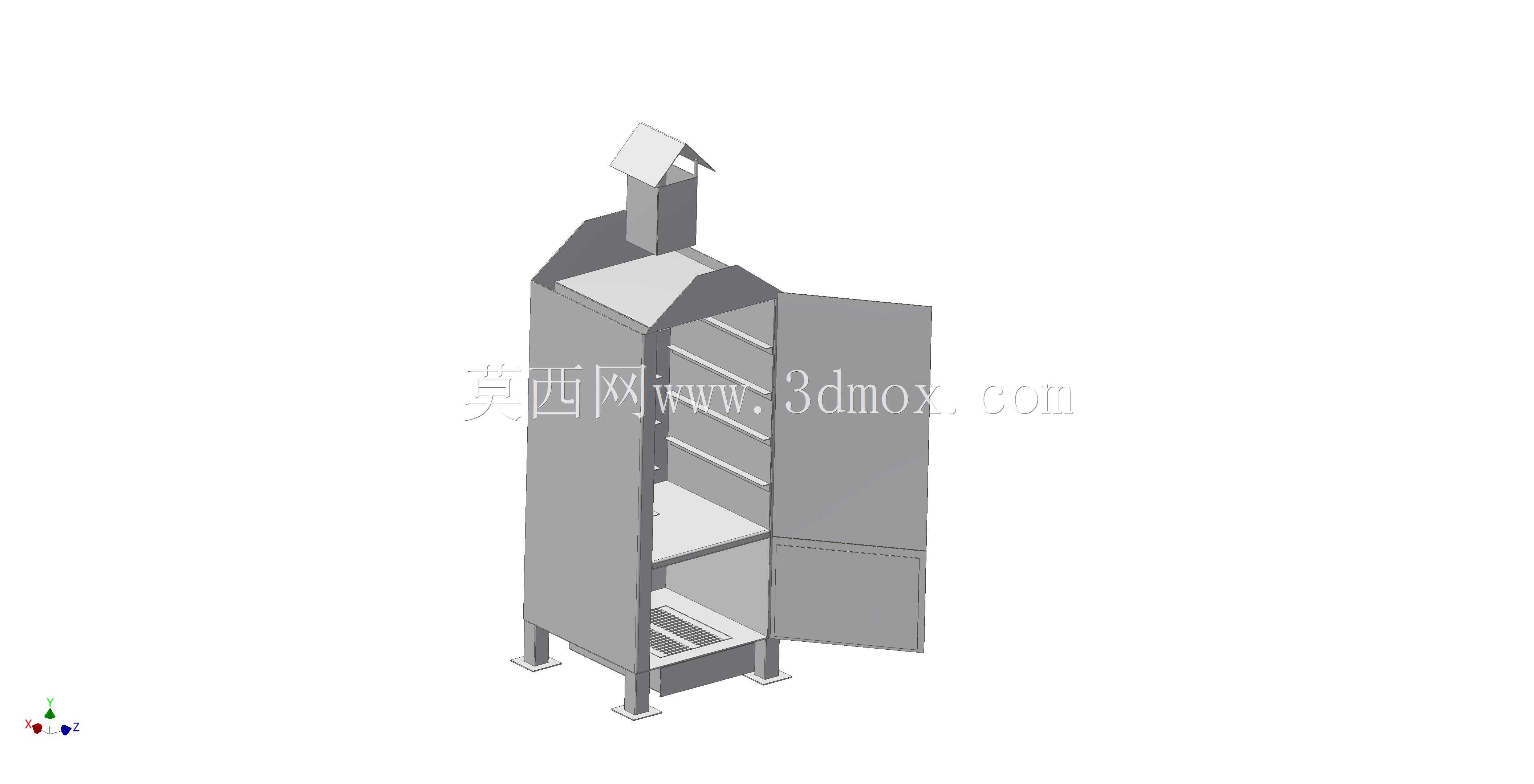

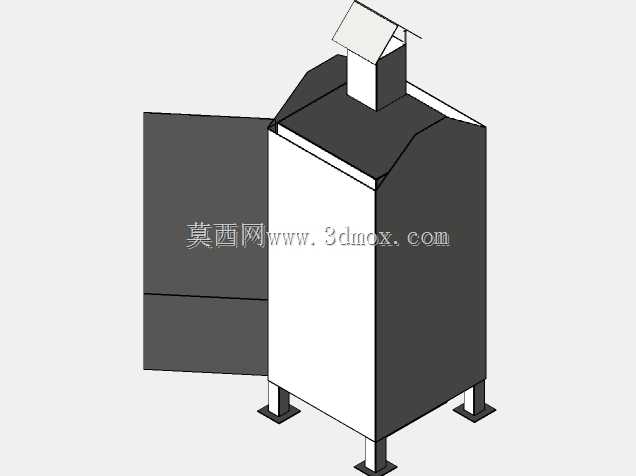

这款立式熏烤烟炉的三维结构，主要面向小型食品加工、户外餐饮配套、农家特色食材熏制场景设计，可满足腊肉、熏肠、烤薯类、风干熏制食材的加工需求，区别于大型商用熏制设备，整体结构紧凑占地小，适合小批量加工场景使用。从结构设计逻辑来看，炉体采用立式方柜形态，顶部设置带防雨帽的排烟烟囱，烟囱与炉腔顶部的排烟口直接连通，可将炉内熏烤产生的烟气顺畅导出，同时顶部的防雨帽结构可避免户外使用时雨水灌入炉腔，适配半露天的安装使用场景。炉体正面采用上下分段式开门结构，上半部分柜门对应炉内多层搁架区域，搁架采用分层排布设计，可根据加工食材的尺寸调整层间距，适配不同规格食材的摆放需求，下半部分柜门对应炉底的燃料放置与接灰区域，两个区域通过带格栅的隔板分隔，既可以让燃料燃烧产生的热量与烟气向上流通至加工腔，也能避免燃料灰烬接触上层食材，同时下部柜门可单独开启，方便添加燃料、清理燃烧残渣，无需打开上部加工腔即可完成燃料补给，减少加工过程中的热量流失。炉体底部设置四个带安装底板的支撑脚，将整个炉体抬离地面一定高度，既可以避免地面潮气侵蚀炉体底部板材，也能让炉底形成通风间隙，为下部燃料腔提供燃烧所需的补氧通道，支撑脚的底板预留安装孔位，可通过膨胀螺栓将炉体固定在硬化地面上，提升设备使用时的稳定性，避免开门操作或取放食材时设备发生晃动。从安装边界来看，炉体整体为规整长方体形态，侧面无外凸结构，安装时仅需预留开门操作的正面空间，以及顶部烟囱的排烟通廊即可，无需额外预留侧面操作空间，可紧贴墙面安装，进一步压缩占地空间。炉体的门板侧边设置铰接结构，开合角度可满足食材整盘取放的需求，门板与炉体框架的贴合处做折边处理，可减少炉内热量与烟气从门缝溢出，提升熏烤过程的热效率，同时降低烟气外泄对操作环境的影响。
