垃圾箱拖体方舱框架结构设计

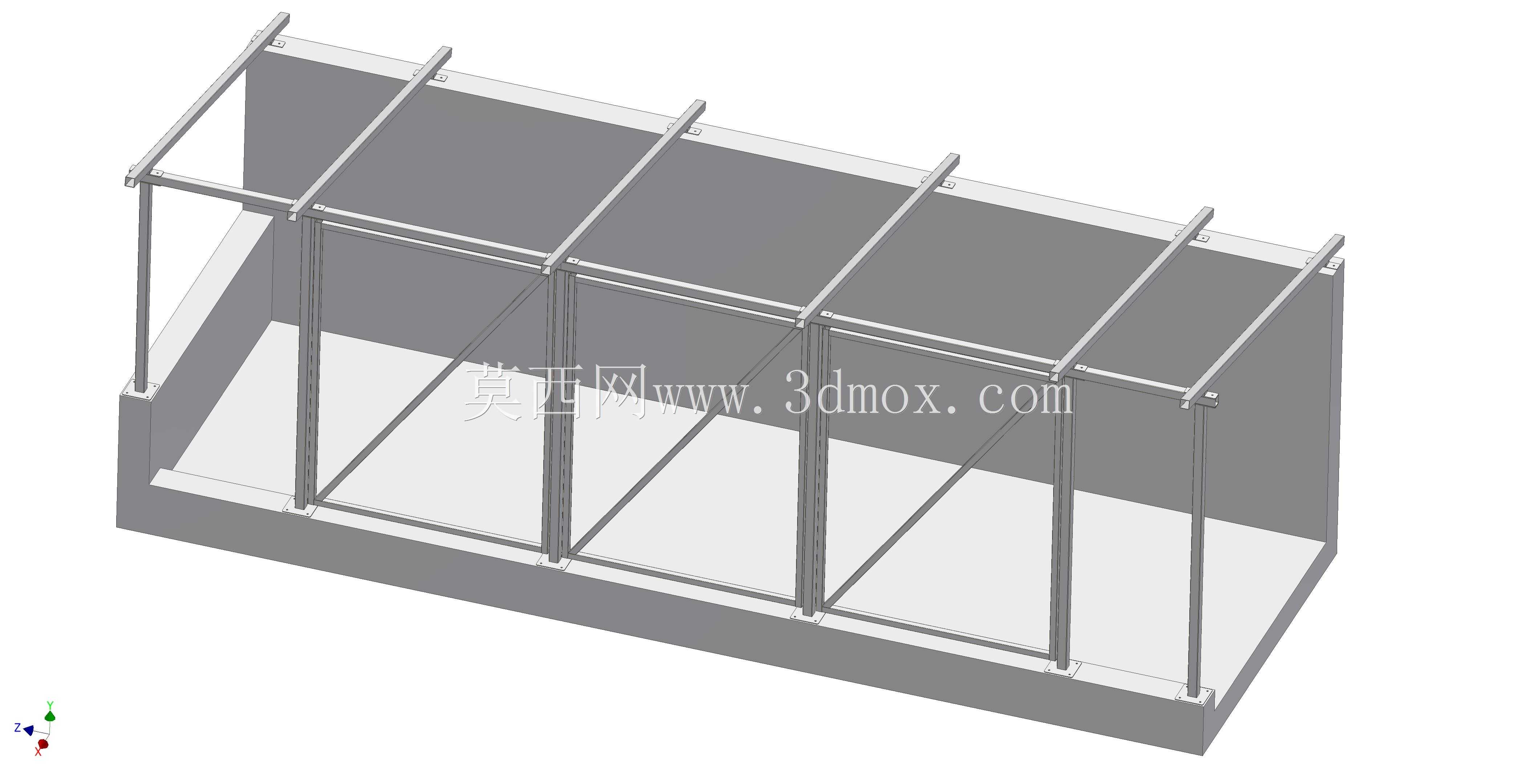

　　该结构主要应用于环卫作业场景中垃圾箱的承载拖运环节，作为垃圾箱拖体的主体承载框架，日常作业中需要承担满载垃圾的垃圾箱整体重量，同时适配环卫清运车辆的拖挂对接需求，在垃圾收集、中转、清运的全流程中作为垃圾箱的外部支撑防护结构使用，避免垃圾箱在转运过程中出现变形、侧翻、磕碰破损的问题。从结构功能来看，该框架采用侧边围挡加顶部横杆的组合形式，底部为整体式承载底座，三面设置竖向支撑立柱与横向连接杆件，预留出一侧作为垃圾箱的装卸出入口，作业时可直接将垃圾箱从开口侧推入框架内部，依靠底部底座承托垃圾箱整体重量，侧边的竖向立柱与横向杆件形成侧向限位，防止车辆行驶过程中垃圾箱出现横向滑移，顶部的横向横杆既可以作为吊装作业的吊点连接位，

　　也能在垃圾箱推入后起到上部限位作用，避免颠簸路段垃圾箱出现上下窜动的情况。设计过程中优先考虑了环卫作业的实际工况，框架的杆件排布充分兼顾了结构强度与自身重量控制，竖向立柱采用等间距排布，每根立柱底部与承载底座采用满焊连接，立柱之间设置上下两道横向连接杆，将多根立柱连接为整体受力体系，避免单根立柱受侧向力出现弯曲变形；顶部的横向横杆与立柱顶端采用刚性连接，形成顶部的整体框架，既提升了整体结构的抗扭性能，也方便作业人员在进行吊装、捆绑作业时找到可靠的受力点。底部承载底座采用带翻边的槽型结构设计，底座边缘向上翻起形成挡边，垃圾箱推入后可直接卡在挡边内侧，无需额外设置锁止结构即可实现基础定位，降低作业人员的操作复杂度；

　　底座的底面预留了与清运车辆拖架对接的安装位，可直接通过螺栓与车辆拖架连接，不需要额外制作转接件，适配多数常规环卫清运车辆的拖挂接口尺寸。从安装边界来看，该框架的整体宽度适配标准240L、660L规格垃圾箱的外部尺寸，推入侧的开口高度与垃圾箱高度匹配，预留了10mm左右的装配间隙，方便垃圾箱快速推入推出，不会出现卡滞情况；框架整体高度控制在常规清运车辆的限高范围内，不会影响车辆的道路通行；侧边围挡的高度覆盖垃圾箱三分之二的高度区间，既能够提供足够的侧向防护，也不会遮挡垃圾箱的投放口，不影响垃圾收集作业时的正常投放。结构的受力设计上，所有杆件的受力路径清晰，垃圾箱的重量通过底部底座均匀传递到各根竖向立柱，再通过立柱传递到车辆拖架，

　　横向连接杆主要承担侧向的冲击力，比如车辆急刹、转弯时垃圾箱产生的侧向推力，会通过横向杆分散到多根立柱上，避免局部应力集中导致结构开焊变形；顶部横杆在吊装作业时承担整体的起吊重量，设计时对横杆的抗弯强度做了冗余考量，可承受满载状态下整体结构加垃圾箱的总重量，不会出现吊装过程中横杆弯曲的问题。实际应用中，该结构还可根据不同规格的垃圾箱调整杆件间距与整体尺寸，不需要改动整体的受力体系，仅需调整立柱的排布位置与横向杆的长度即可适配不同容量的垃圾箱，具备较好的通用性；框架的所有外露杆件均做了圆角处理，避免作业过程中尖锐边角划伤操作人员，也减少了与垃圾箱磕碰时对垃圾箱箱体的损伤。
