工业平台转角连通斜梯结构设计

　　这套斜梯结构主要服务于工业厂区内架空操作平台、设备检修平台的跨区域连通需求，尤其适配存在转角走向的平台布局，解决直梯无法覆盖折线形平台通行路径的问题，常见于化工生产装置区、仓储钢结构平台、大型设备外围检修通道、生产线架空操作段的人员通行场景，日常承担作业人员上下通行、小型检修工具随身携运的功能，不承担重载物料运输任务，额定通行载荷按照单人作业加随身工具的常规工业梯标准设计，满足日常巡检、设备维保、操作值守的人员移动需求。

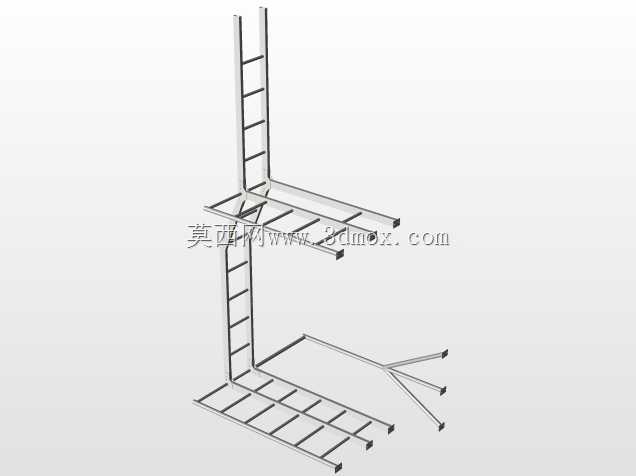

　　从结构设计逻辑来看，整体采用分段式钢结构框架，两段直梯段通过顶部转角平台衔接，可实现90度转向的通行路径切换，避免直梯在转角位置出现通行断点。梯身主体采用矩形型钢作为主支撑立柱，梯步采用防滑型钢踏板，每级踏板的踏面深度、踢面高度均按照工业人行梯的人机工程参数设定，保证人员上下行走时的步幅适配，减少长时间通行的疲劳感。梯身两侧设置连续防护栏杆，栏杆高度符合工业防护设施的安全规范要求，栏杆横杆间距满足防坠落防护标准，在转角衔接位置，栏杆做圆弧过渡处理，避免转角处出现尖锐结构磕碰通行人员。

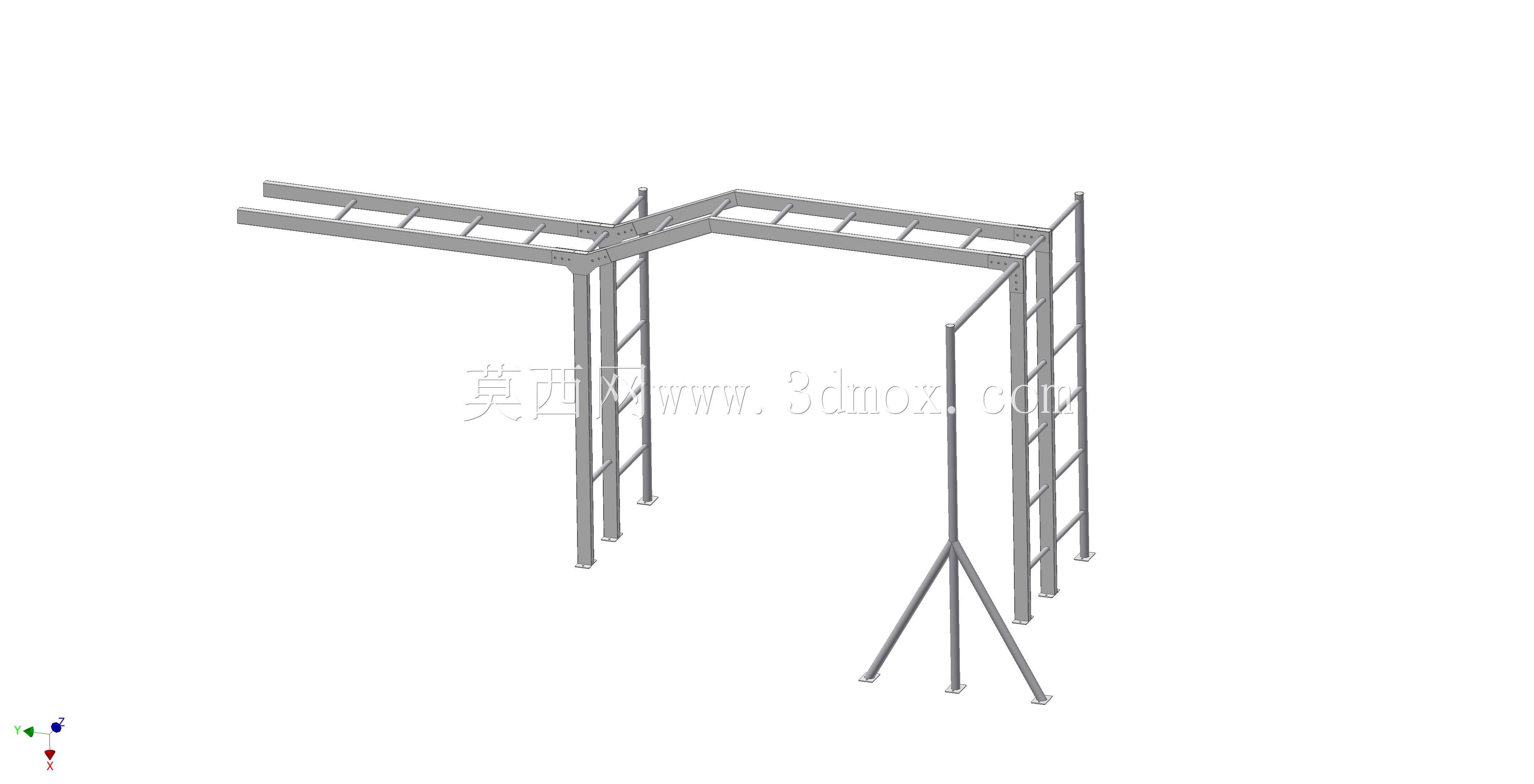

　　针对现场安装的边界适配，这套斜梯的底部支撑采用独立支脚结构，其中转角位置的支撑采用三角斜撑式支脚，通过三根斜向支撑型钢分散竖向载荷，无需额外在地面做大面积预埋基础，仅需通过膨胀螺栓将支脚底板与硬化地面固定即可，适配多数已经完成地面硬化的厂区安装场景，降低现场施工的改造量。两段直梯段的顶部直接与架空平台的边沿钢梁做螺栓连接，连接位置设置可调式连接耳板，可适配平台钢梁存在的小范围安装尺寸偏差，降低现场安装的对位难度。

　　在功能细节设计上，梯步表面做防滑纹理处理，即使在厂区存在少量油污、积水的工况下，也能保证踏板表面的摩擦力，避免人员滑倒。防护栏杆在梯段全程连续设置，不存在防护断点，在转角平台位置，栏杆做围合式处理，给人员转向时提供足够的扶靠支撑。整体结构所有连接节点均采用螺栓装配式连接，无需现场焊接作业，既可以降低现场安装的动火作业风险，也方便后期结构的拆解移位，适配厂区后续平台布局调整的需求。

　　从外形尺寸的适配性来看，这套斜梯的梯段宽度满足单人正常通行加随身工具携带的空间需求，不会出现通行时身体与栏杆剐蹭的问题，整体转角的转弯半径设置合理，人员在转角位置转向时无需刻意侧身，通行流畅度较好。支撑立柱的选型经过载荷校核，在满布通行人员的极端工况下，结构的挠度变形量控制在安全允许范围内，不会出现梯身晃动过大的问题，保证通行时的结构稳定性。支脚的底板尺寸经过优化，可将上部载荷均匀传递到地面，避免局部压强过大造成地面破损，尤其适配普通混凝土地面的承载能力，无需额外做局部地面加固处理。

　　在实际应用中，这类斜梯相比直跑梯更适配不规则走向的架空平台布局，相比螺旋梯具备加工难度低、安装便捷、通行舒适度高的优势，尤其适合平台高度在3-5米区间的中低位架空场景，既不会因为梯段过长造成结构稳定性下降，也能在有限的平面空间内完成转角路径的连通，减少梯道占用的厂区地面空间，给地面的设备布置、物料通道留出足够余量。结构的所有型钢构件均做表面防锈处理，适配厂区多粉尘、偶尔有腐蚀性介质散逸的工况，延长结构的整体使用寿命，减少后期维护的频次。
