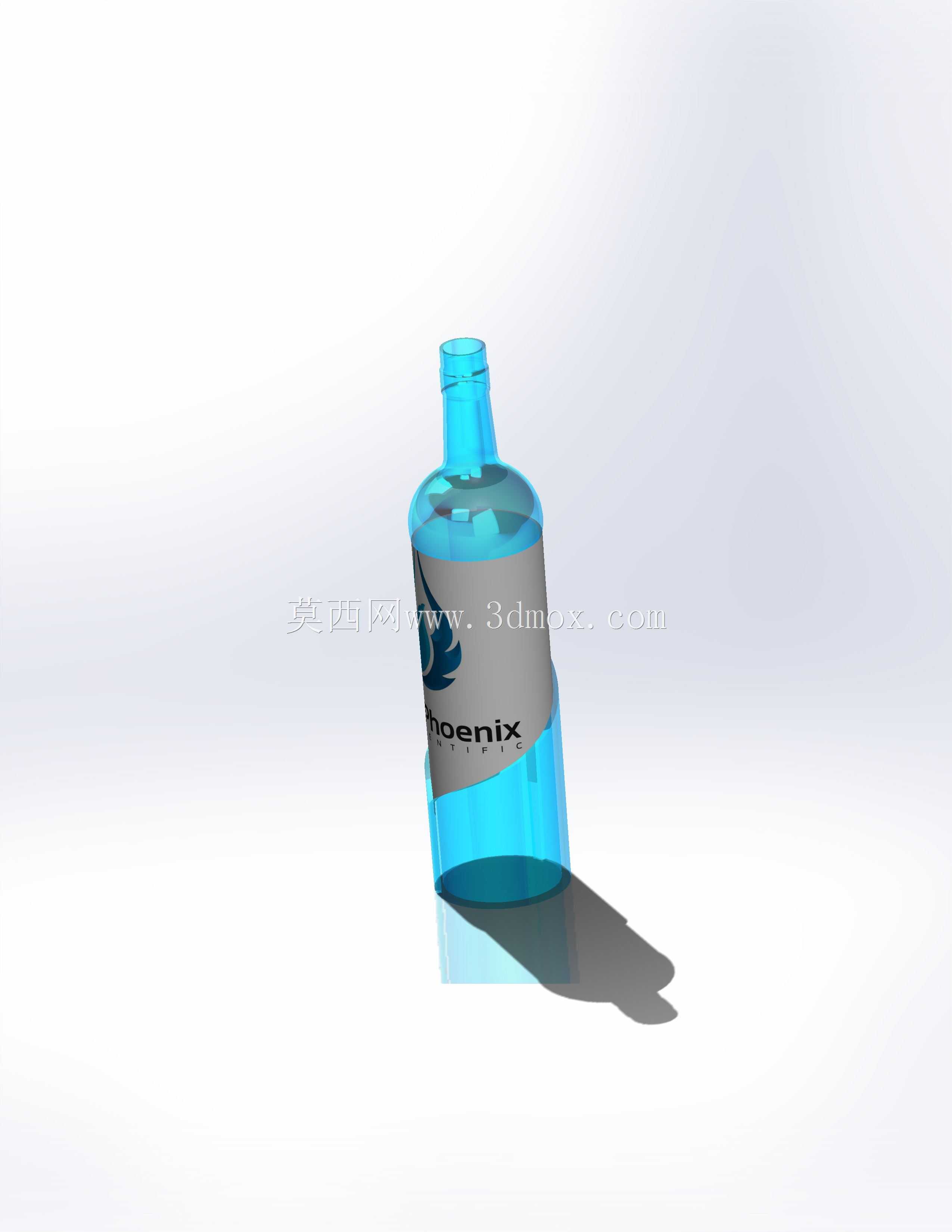

带曲面贴标区域的蓝色玻璃酒瓶结构设计

日常快消品包装环节里，玻璃材质的盛装容器一直是酒类、饮品产品线的核心配套部件，这类部件的三维结构设计，既要匹配灌装生产线的工位适配要求，也要兼顾终端陈列的视觉呈现效果，还要满足运输堆叠过程中的结构强度需求。做这个瓶体结构设计的时候，最先敲定的是瓶身的基础回转体轮廓，瓶底做了内凹的加厚处理，这个结构不是为了造型好看，是为了匹配自动化灌装线的底部定位卡槽，让瓶子在输送带上移动的时候，不会因为工位停顿产生偏移，同时加厚的瓶底也能抵消灌装时液体冲击带来的应力集中，避免冷爆、底裂的生产不良。瓶身中段的曲面过渡区域是整个设计的核心难点，这里预留的标签粘贴位不是常规的平面结构，而是顺着瓶身的弧度做了连续的曲率变化，做这个曲面的时候反复调整了G2连续的曲率参数，保证标签贴附的时候不会因为曲面曲率突变产生翘边、褶皱，不管是自动化贴标机的滚贴工序，还是人工贴标的操作，都能让标签完全贴合瓶身弧度，不会出现局部空鼓的问题。瓶颈部分做了渐进的收窄结构，从瓶身最大直径处平滑过渡到瓶口的标准螺纹口径，这个口径是匹配市面通用的酒类防盗盖尺寸做的，不需要额外开模做定制瓶盖，能直接适配现有灌装线的旋盖工位，减少生产线的改造成本。瓶口的螺纹段做了0.2mm的公差预留，保证瓶盖旋合的时候松紧度适中，既不会因为公差太小出现旋盖打滑、密封不严漏液的问题，也不会因为公差太大导致旋盖过紧，消费者开启的时候费力。瓶身的壁厚做了梯度设计，瓶底位置壁厚最大，往上到瓶身中段壁厚均匀减薄，到瓶颈位置再适当加厚，这个设计一方面是控制整体的瓶重，减少原材料的消耗，另一方面是保证瓶体各个位置的抗冲击强度匹配实际使用场景，比如中段是运输过程中最容易发生碰撞的位置，均匀的壁厚能让冲击力均匀分散，不会因为局部壁厚太薄产生碎裂。整个瓶体的外形尺寸是参照常规330ml-500ml酒类产品的通用外包装箱尺寸做的，单瓶的最大直径、整体高度都能适配现有标准瓦楞纸箱的格槽尺寸，不需要重新设计外箱，能直接复用现有仓储、运输环节的堆码参数，瓶身的重心位置经过调整，落在瓶身总高度的三分之一偏下位置，保证瓶子放置的时候稳定性足够，不会因为轻微的台面倾斜出现倾倒。做曲面构建的时候，没有用简单的拉伸切除命令做拼接，而是用草图轮廓引导线放样的方式生成整体曲面，保证整个瓶身的外表面没有突兀的棱线，一方面是让玻璃吹制的时候料液流动更均匀，不会出现局部壁厚不均的问题，另一方面也能让光线穿过瓶身的时候产生均匀的折射效果，提升终端陈列的视觉质感。
