便携式蓝牙音箱外观结构设计方案

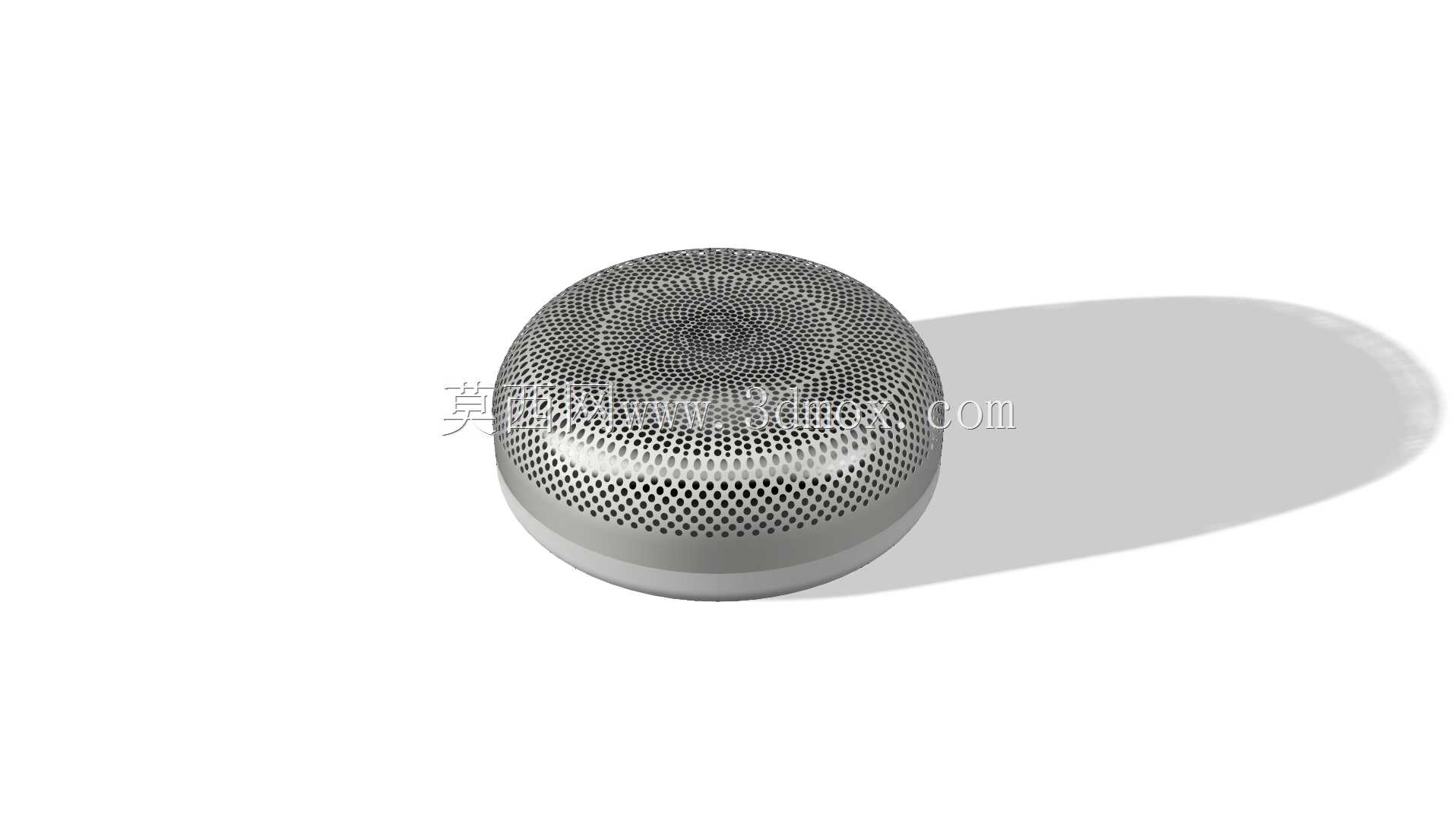

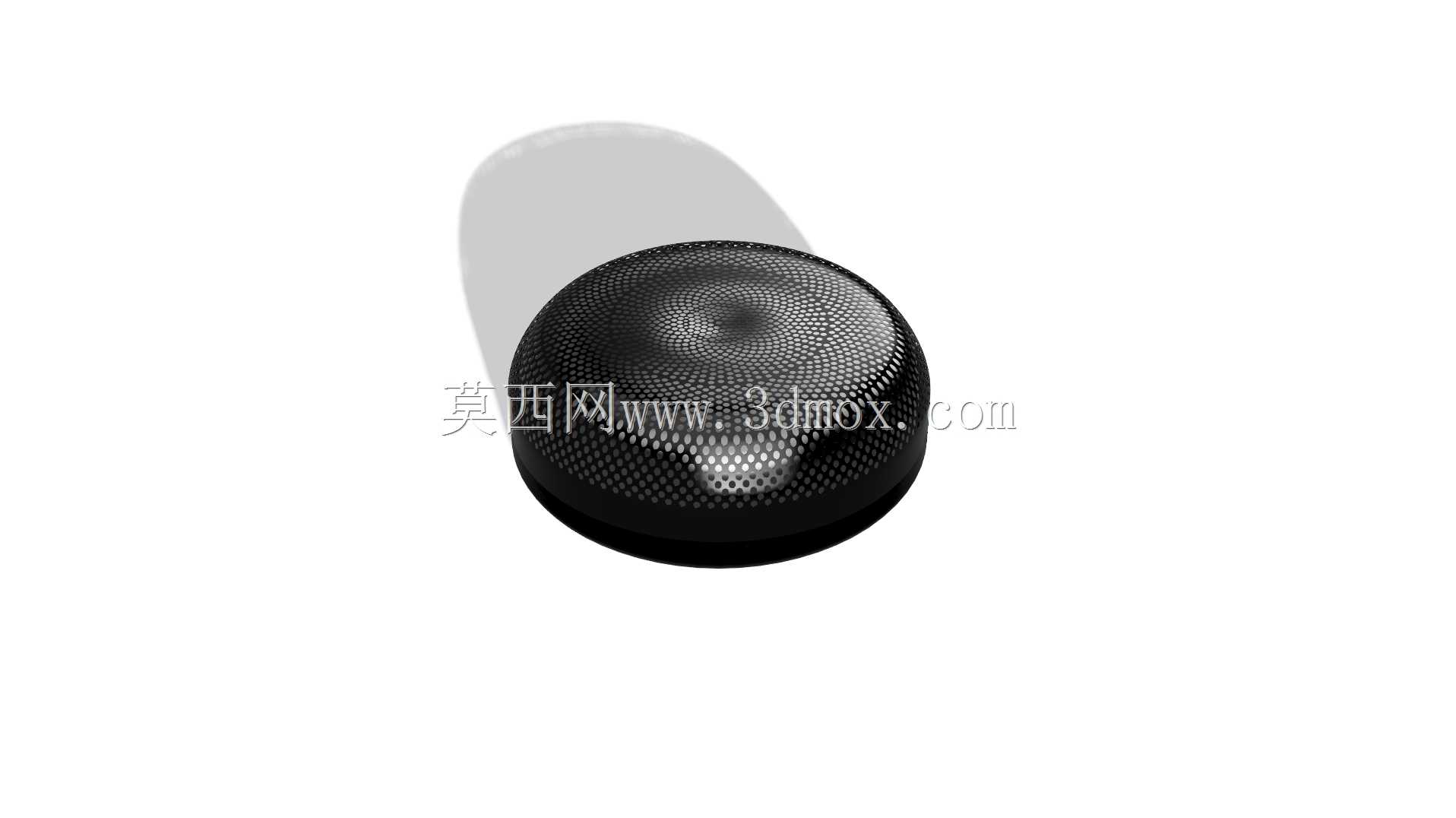

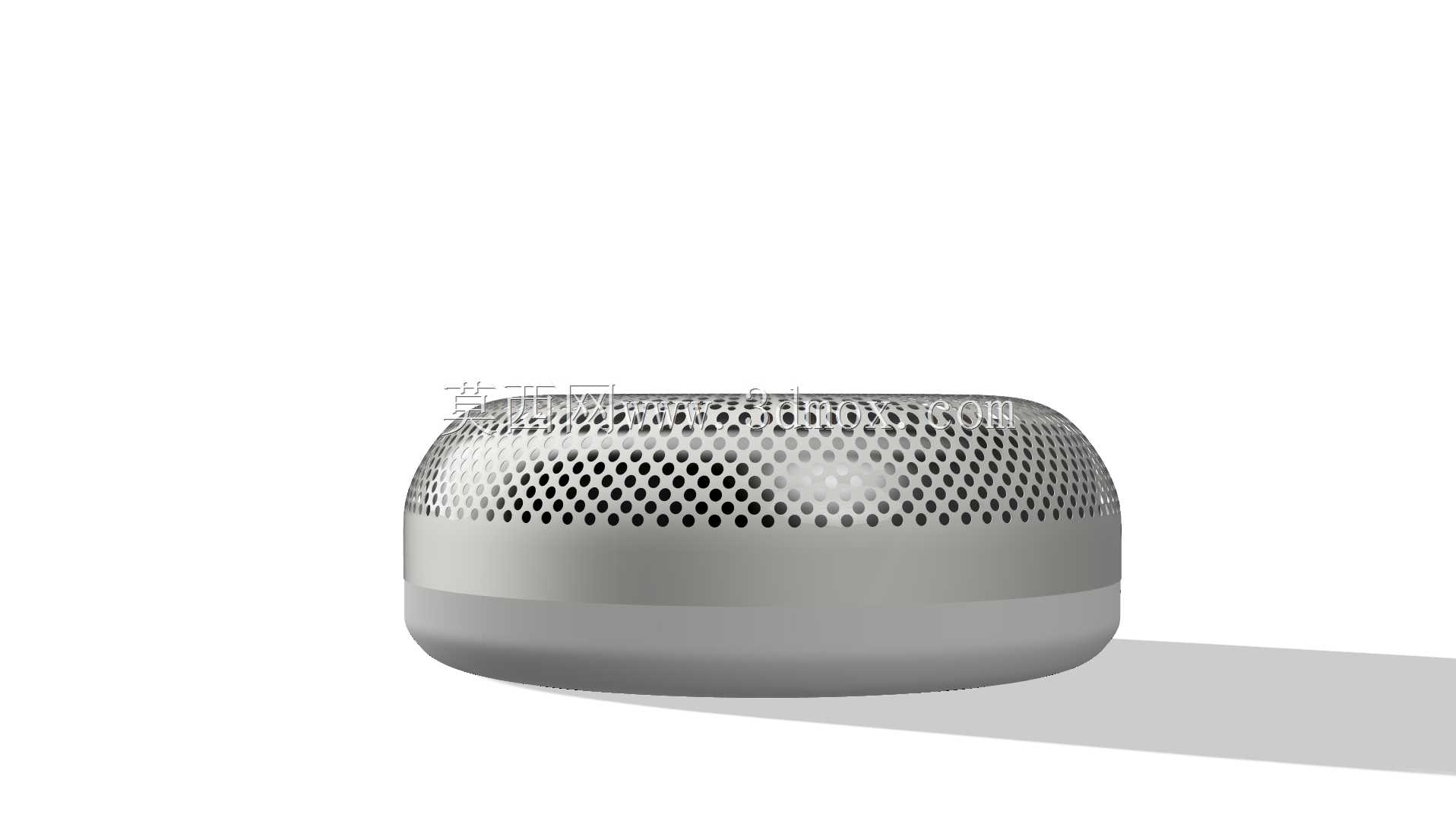

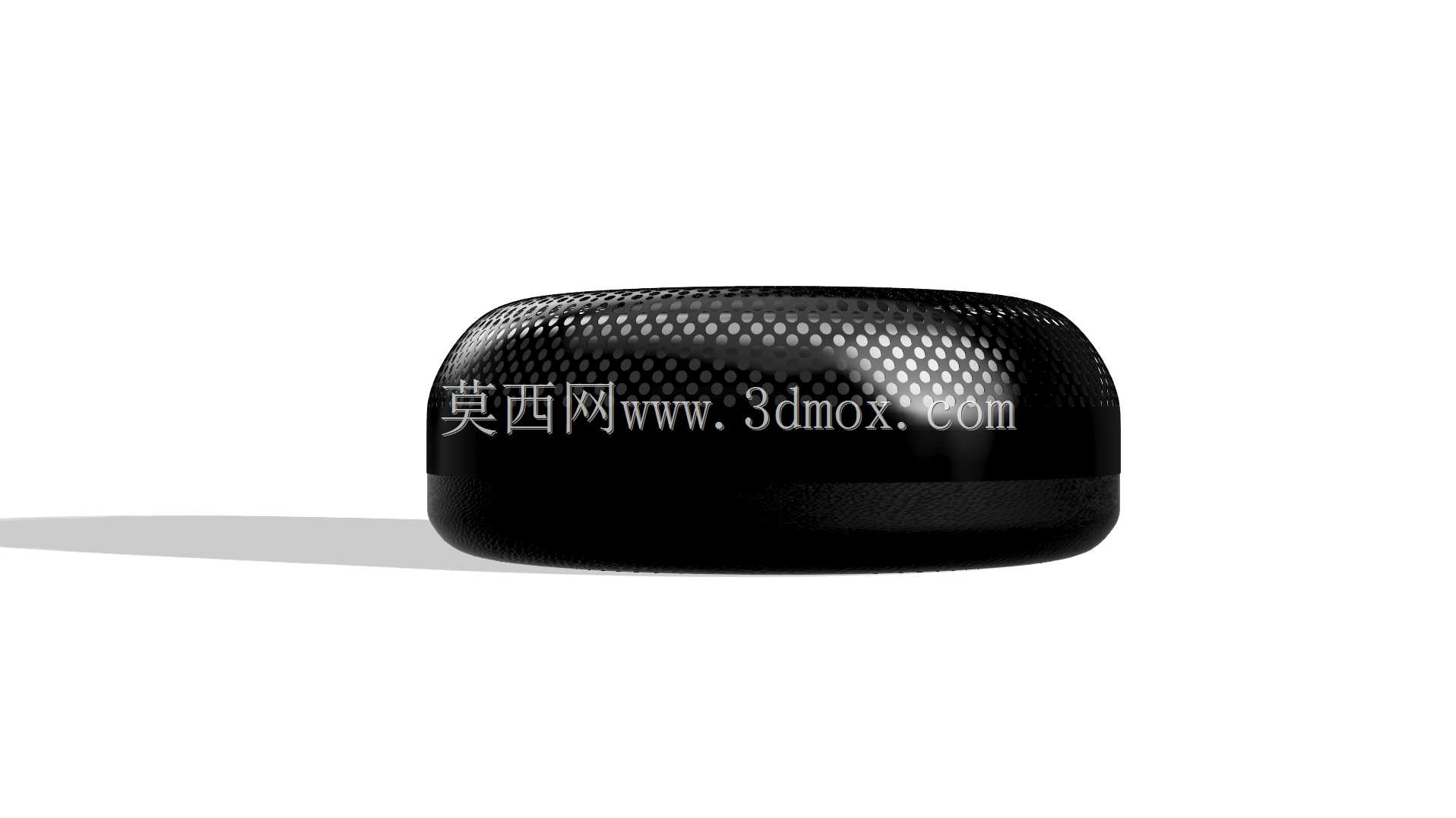

这款便携声学设备的结构设计，首先围绕近场随身使用的核心场景展开，日常通勤随身放置、桌面近场聆听、户外小范围扩音都是其典型应用场景，设计过程中需要平衡声学性能、握持手感、放置稳定性三者的边界。从外形轮廓来看，整体采用扁圆柱式的圆润造型，周身无尖锐棱角，单手握持时弧面外壳能贴合掌心弧度，放置在光滑桌面时，底部平整的接触面搭配适当的自重，能避免播放低频音效时出现位移共振的问题。出声结构采用周身环绕式网孔设计，网孔的孔径、开孔率经过反复调校，既可以保证360度方向的声音扩散效果，避免单方向出声带来的听音位限制，也能对内部发声单元形成有效防护，阻挡日常使用中的灰尘、泼溅液体侵入腔体内部。外壳采用上下分件的装配结构，上半部分为带网孔的出声面罩，下半部分为封闭的腔体底座，两者的拼接缝隐藏在腰线位置，既保证了外观的整体性，也简化了后期装配的工序，接缝处做了微小的错位止口设计，能避免装配后出现段差影响外观质感。内部腔体的容积匹配发声单元的参数要求，设计时预留了电路板、电池模块的安装位，各部件的安装柱位、走线槽都在结构中做了集成，不需要额外增加固定支架，能有效压缩整体厚度，控制产品的整体重量。底部的接触面做了微弧收边处理，即使放置在略有不平整的接触面，也能保证放置平稳，不会出现晃动异响。网孔区域的边缘做了圆滑过渡，没有锋利的冲孔毛边，日常手持挪动时不会刮蹭衣物或者皮肤。整体尺寸控制在掌心可握持的范围，既可以轻松放入外套口袋、随身挎包，也不会因为体积过小导致腔体容积不足，影响低频音效的表现。结构设计时还考虑了表面处理的工艺适配，外壳底座的曲面可以适配阳极氧化、磨砂喷涂等多种表面处理工艺，网孔区域的冲孔精度能满足不同配色的涂装要求，不会出现孔位堵漆的问题。在声学性能的匹配上，环绕式网孔的开孔方向避开了内部单元的正面振膜区域，能减少声音直射的尖锐感，让扩散出来的听感更加柔和，同时网孔的排布密度从腰线位置到顶部做了渐变处理，兼顾结构强度与出声效率。
