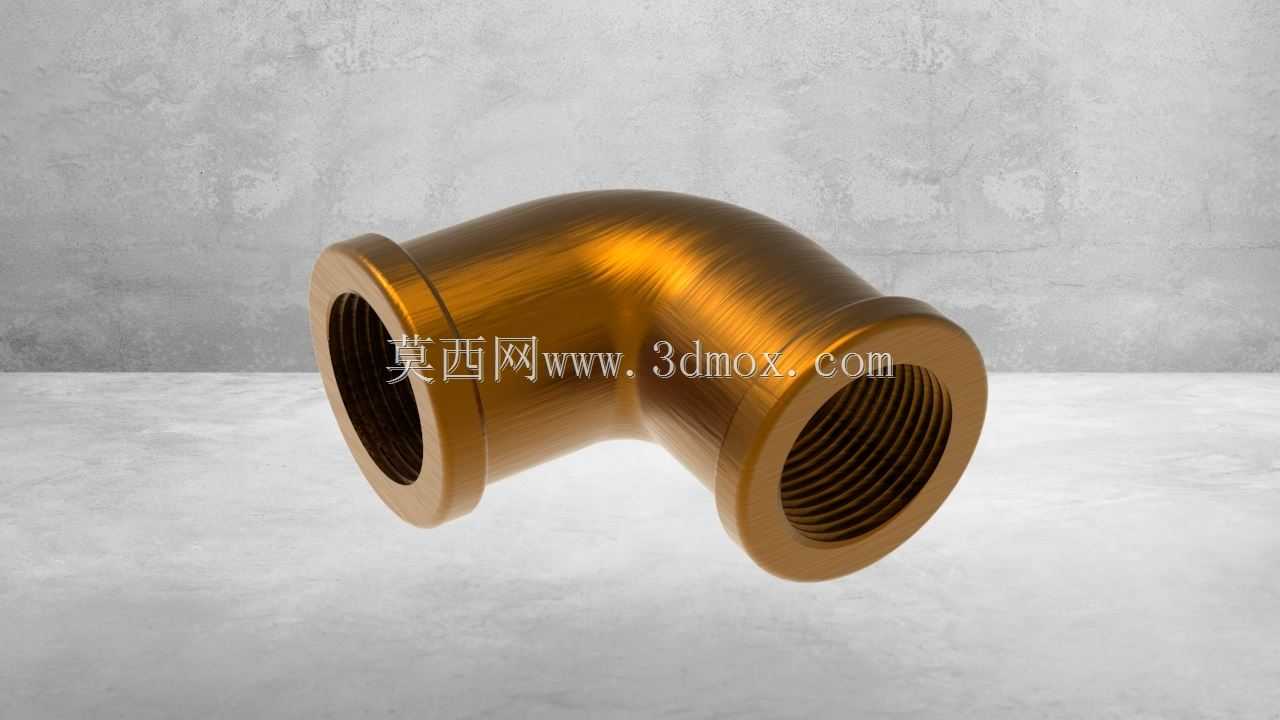

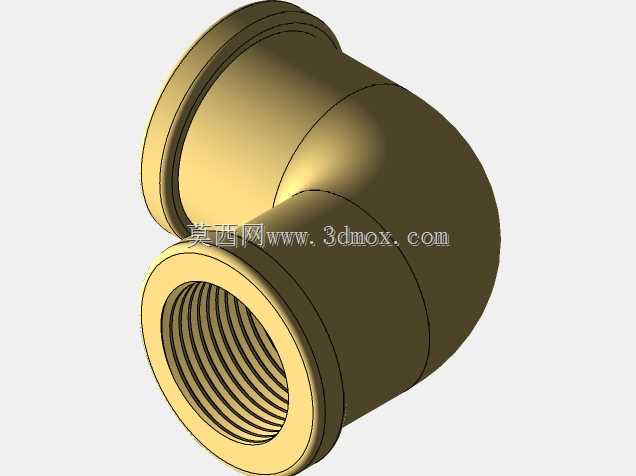

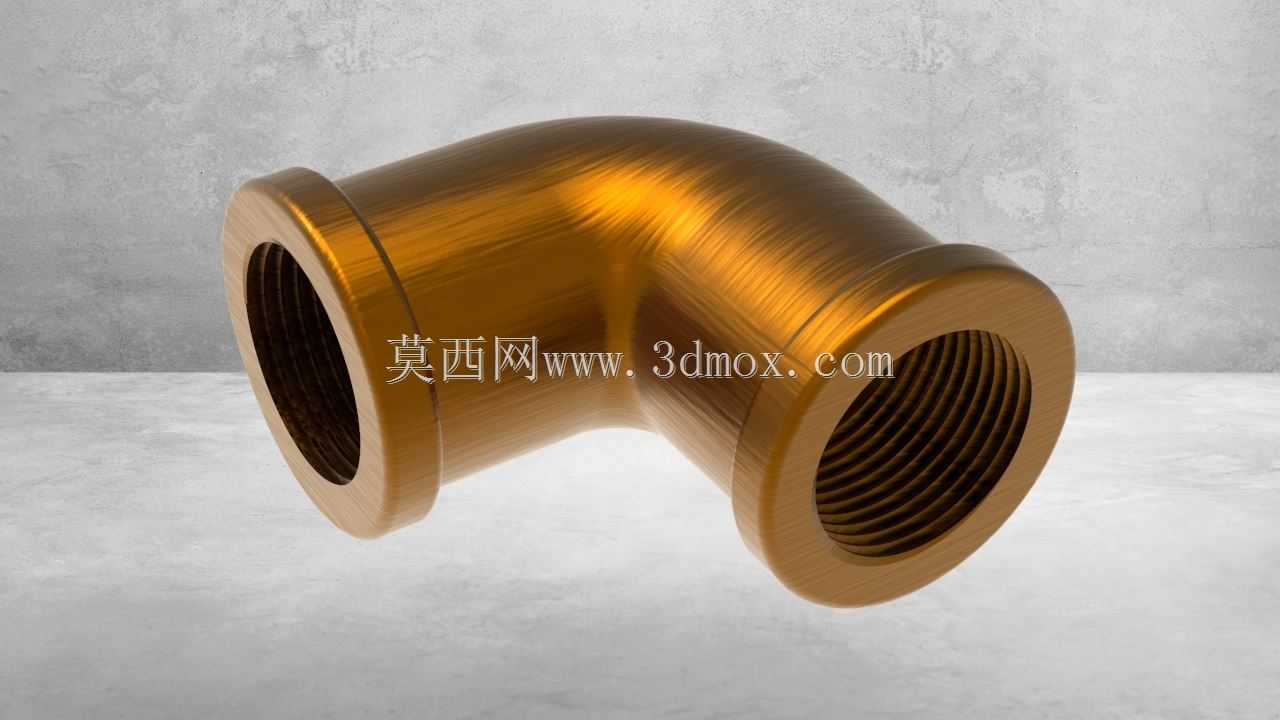

内螺纹90度肘形铜弯管接头结构

在民用给排水、暖通循环、小型气动液压回路、工业设备润滑油路等管路布设场景中，经常会遇到管路需要90度转向同时保障连接密封性的需求，这类内螺纹肘形弯管就是适配这类场景的核心连接件。不同于焊接式弯头需要现场施焊、对施工人员技能要求高且后期拆卸维护困难的特点，这款内丝弯头两端均加工标准管螺纹，无需额外焊接工序，现场仅需配合生料带或密封胶，使用普通管钳即可完成安装，大幅降低现场施工的难度与耗时，也方便后期管路改造、元件更换时的拆卸作业。从结构设计层面来看，这款弯头采用等径90度转折结构，转弯处做了平滑圆弧过渡，没有直角突变的流道结构，能最大程度降低流体在转向过程中的局部阻力损失，减少介质流经时的紊流与压损，不管是输送液态水、导热油，还是压缩空气类气态介质，都能保持稳定的流通效率，避免直角拐角处容易出现的介质滞留、杂质沉积问题。两端的内螺纹严格遵循通用管螺纹的公差标准加工，牙型饱满无断牙，和同规格外螺纹管件对接时能保证足够的啮合扣数，配合密封材料可承受常规管路系统的工作压力，不会出现渗漏、脱接的问题。弯头两端的外缘做了加厚凸边设计，一方面是在拧紧安装时给管钳提供足够的夹持受力面，避免夹持时损伤螺纹段或造成管件变形，另一方面也能增强端部的结构强度，抵消管路安装时产生的额外应力，防止长期使用过程中端部出现开裂。建模过程中需要重点把控内螺纹的牙距、牙高参数，保证和标准外螺纹的配合公差，同时转弯处的壁厚要保持均匀，避免出现局部壁厚过薄导致的承压能力不足，两端的端面需要和螺纹轴线保持垂直，保证对接时密封面能完全贴合，不会出现偏斜导致的密封失效。安装时需要注意预留足够的操作空间，保证管钳有足够的转动行程，两端连接的管路要保持对应轴线对齐，避免强行对接产生额外的安装应力，长期使用过程中也能减少应力集中导致的管件损坏风险。这类铜质弯头本身具备不错的抗锈蚀能力，适合在潮湿、多水的环境下长期使用，不会像普通铸铁管件那样容易出现锈渣脱落堵塞管路的问题，在民用供水、小型设备的冷却回路、气动控制系统中都有非常广泛的应用。
