细长型玻璃酒水包装瓶实体造型

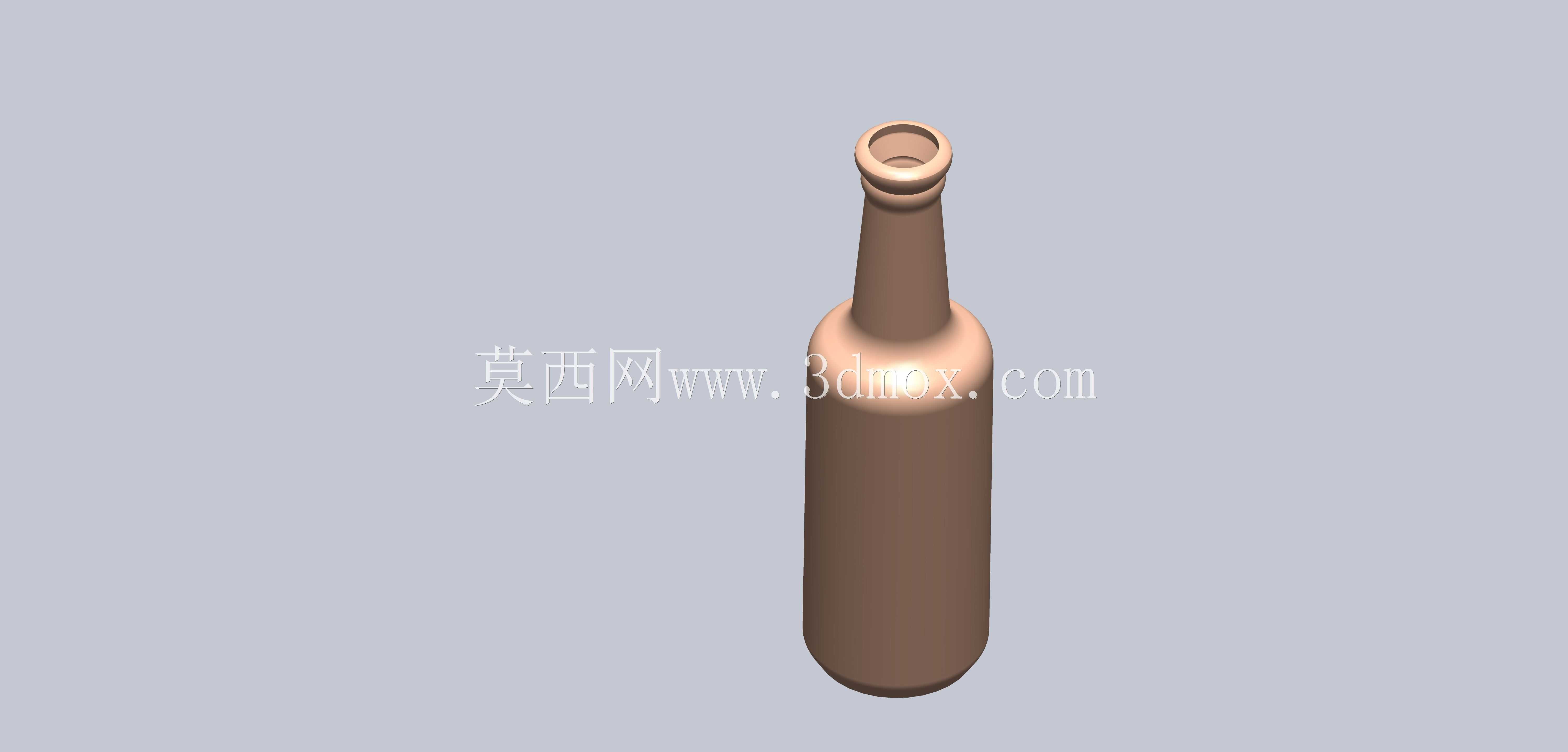

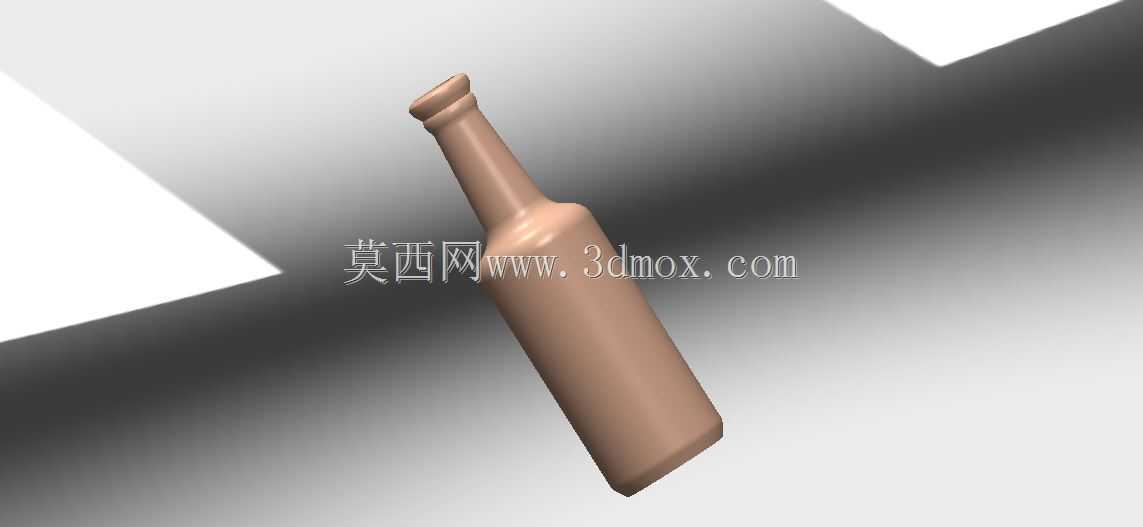

日常酒水灌装生产线的配套环节中，这类细长瓶身的容器是适配酒类饮品封装的核心载体，建模时首先要匹配自动化灌装线的工位边界——瓶身总高度控制在常规灌装机灌装头的升降行程范围内，瓶身最大外径要兼容现有输送线的护栏间距、旋盖头的夹持尺寸，避免上线后出现卡瓶、定位偏移的问题。从结构设计逻辑来看，瓶口位置做了加厚的凸缘结构，这部分是和金属防盗盖、密封胶圈配合的核心区域，建模时特意预留了密封件的压缩余量，凸缘下方的限位台阶要和旋盖机的定位卡口精准契合，保证旋盖时扭矩传递均匀，不会出现滑牙、密封不严的情况。瓶肩位置采用平缓的圆弧过渡，没有尖锐的棱角，一方面是降低玻璃吹制过程中的应力集中，减少成型后冷爆的概率，另一方面在输送过程中相邻瓶身磕碰时，圆弧面能分散冲击力，降低瓶身破损率。瓶身主体做了等直径的直筒段设计，这部分是贴标工位的核心作业区域，直段长度要匹配现有贴标机的标签卷最大贴附高度，表面平整度控制在合理公差范围内，保证标签粘贴后无褶皱、无翘边。瓶底位置做了内凹的防滑底结构，边缘的支撑环略高于瓶底中心平面，既可以避免瓶底平面和输送台面直接贴合形成负压导致取瓶不畅，也能在堆叠存放时增加摩擦力，减少仓储环节的倒瓶风险。做这类容器建模时，优先采用旋转凸台的基础特征完成主体造型，后续再对瓶口凸缘、瓶底内凹结构做局部细节处理，建模过程中要严格控制壁厚的均匀性，整体壁厚偏差不能超过玻璃成型工艺允许的范围，避免吹制时出现局部过薄导致的强度不足，或是局部过厚导致的原料浪费。这类瓶型除了适配酒类灌装，也可通过调整瓶口尺寸、瓶身长度，适配果酒、调味饮品等不同品类的灌装需求，只要调整对应特征的参数，就能快速衍生出不同容量规格的同系列瓶型，大幅缩短包装迭代的设计周期。在和生产线适配的验证环节，还要模拟瓶身在输送导轨上的运行姿态，确认瓶身重心在直筒段的中下部，保证高速输送时不会出现侧翻，同时瓶身的外径尺寸要和洗瓶机的卡瓶位、灌装机的托瓶台尺寸完全匹配，不需要额外更换生产线的工装配件就能直接投产，降低产线换型的成本。
