管道式水流量检测装置结构设计

　　在民用给排水、小型工业循环水系统、净水设备配套、商用饮水设备的管路布设场景中，这类集成式水流量检测部件是管路系统里把控流体输送状态的核心检测元件，不同于大口径工业管网上使用的分体式电磁流量计，这款紧凑型结构的检测装置更适配小通径、安装空间局促的管路布设需求，不需要额外预留分体式仪表的安装操作面，能直接串接在管路中间完成流量数据采集。

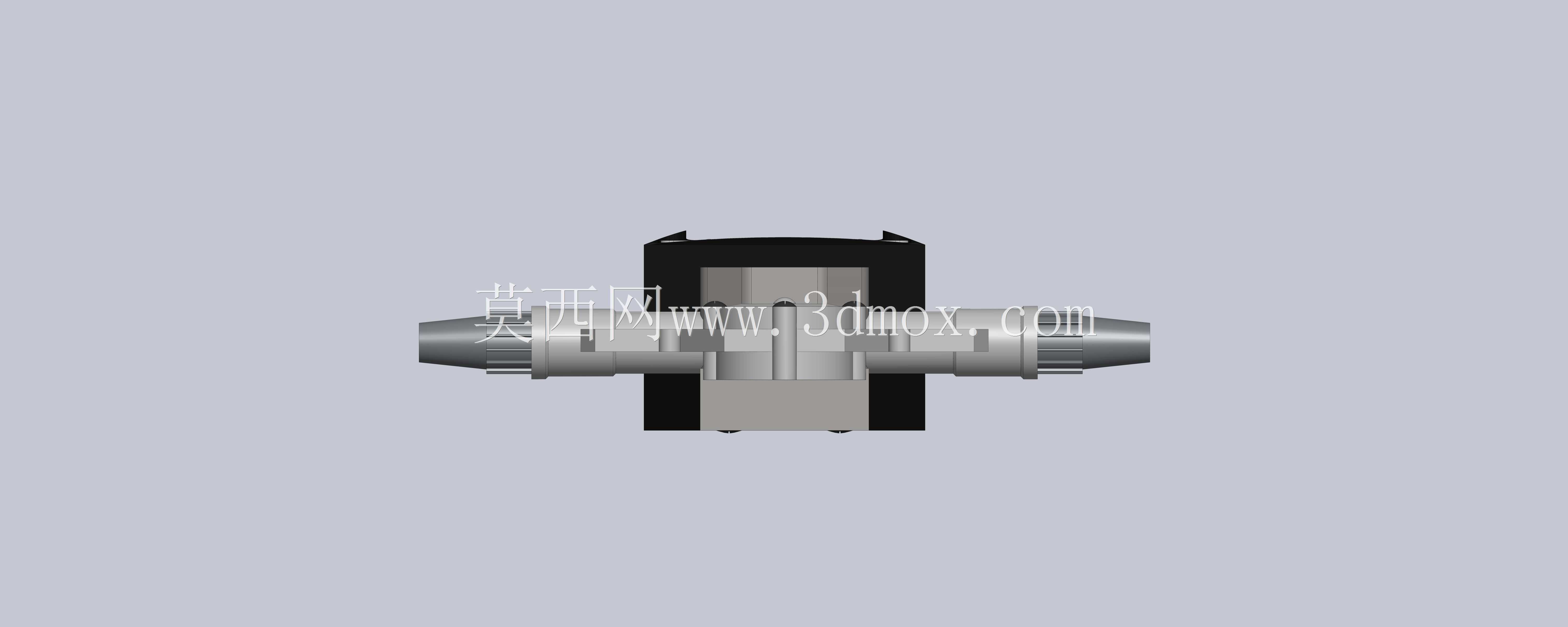

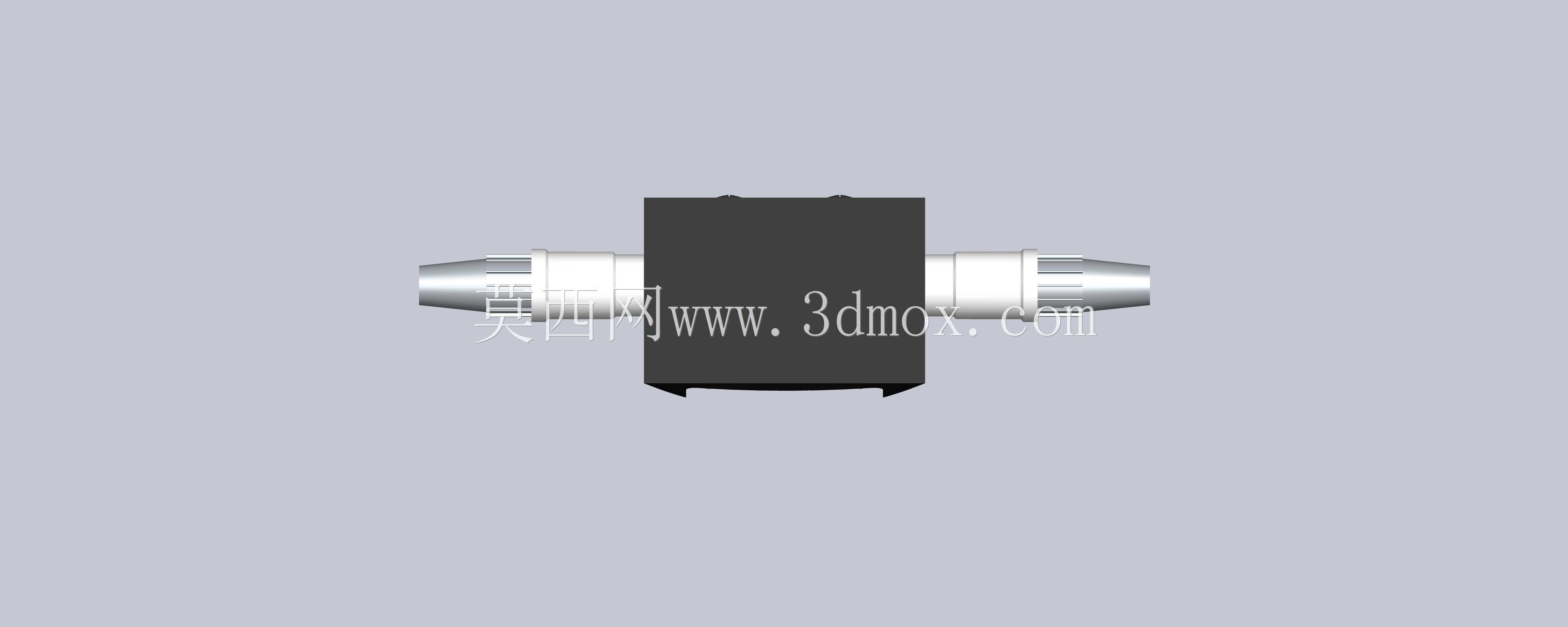

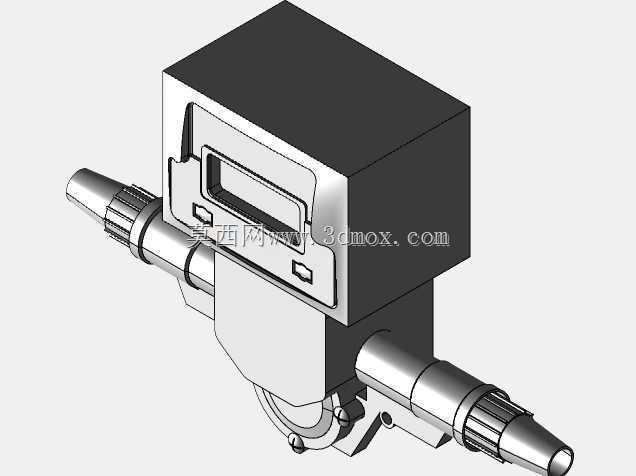

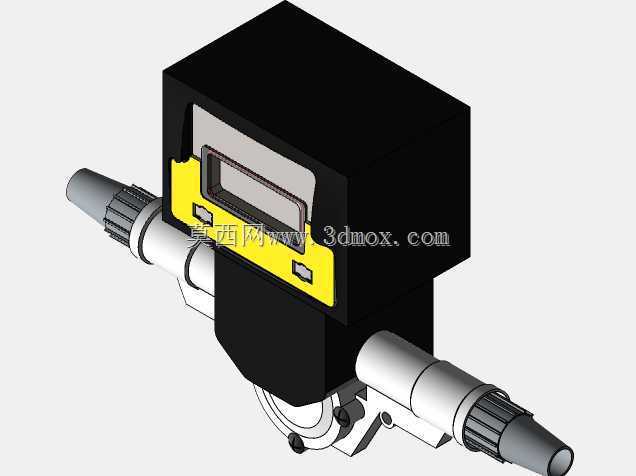

　　从结构设计逻辑来看，整个部件采用上下分层的布局思路，下部为流体通流主体，上部为检测与信号输出模块，两个流体接口采用对称侧出的快插式结构，接口处做了阶梯式卡接槽与防滑棱设计，匹配对应规格的塑料软管安装时，不需要额外做螺纹缠生料带的密封操作，直接将管路推至卡接槽底部即可完成密封与固定，安装效率比传统螺纹接口提升40%以上，也避免了螺纹安装时扭矩过大导致塑料壳体开裂的问题。通流主体部分采用低流阻的流道设计，流体进入腔体后不会产生明显的涡流区，压损控制在小流量工况下也不会影响前端供水压力的范围，内部的流量检测叶轮采用非接触式磁耦合传动，转动部件与上部电子检测模块之间通过密封隔板完全隔离，不存在动密封点，从根源上避免了长期使用后流体渗入电子仓导致的电路故障。

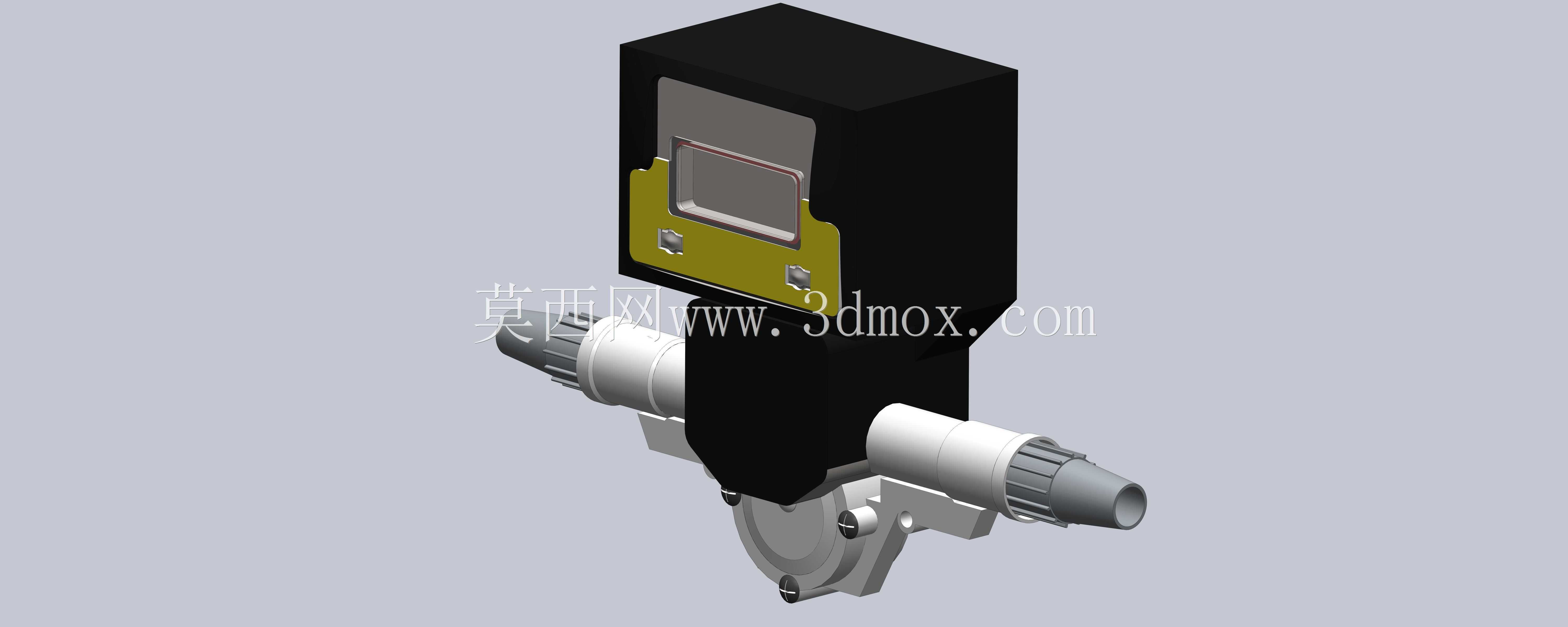

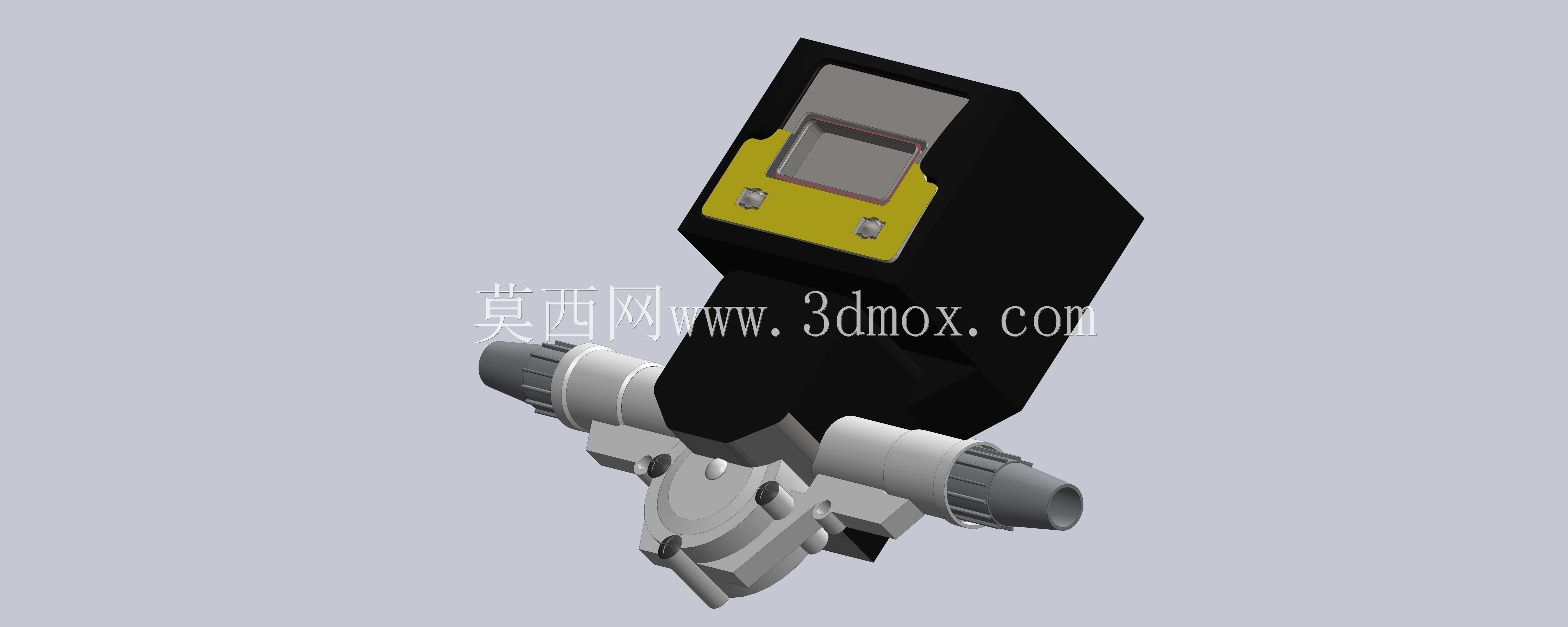

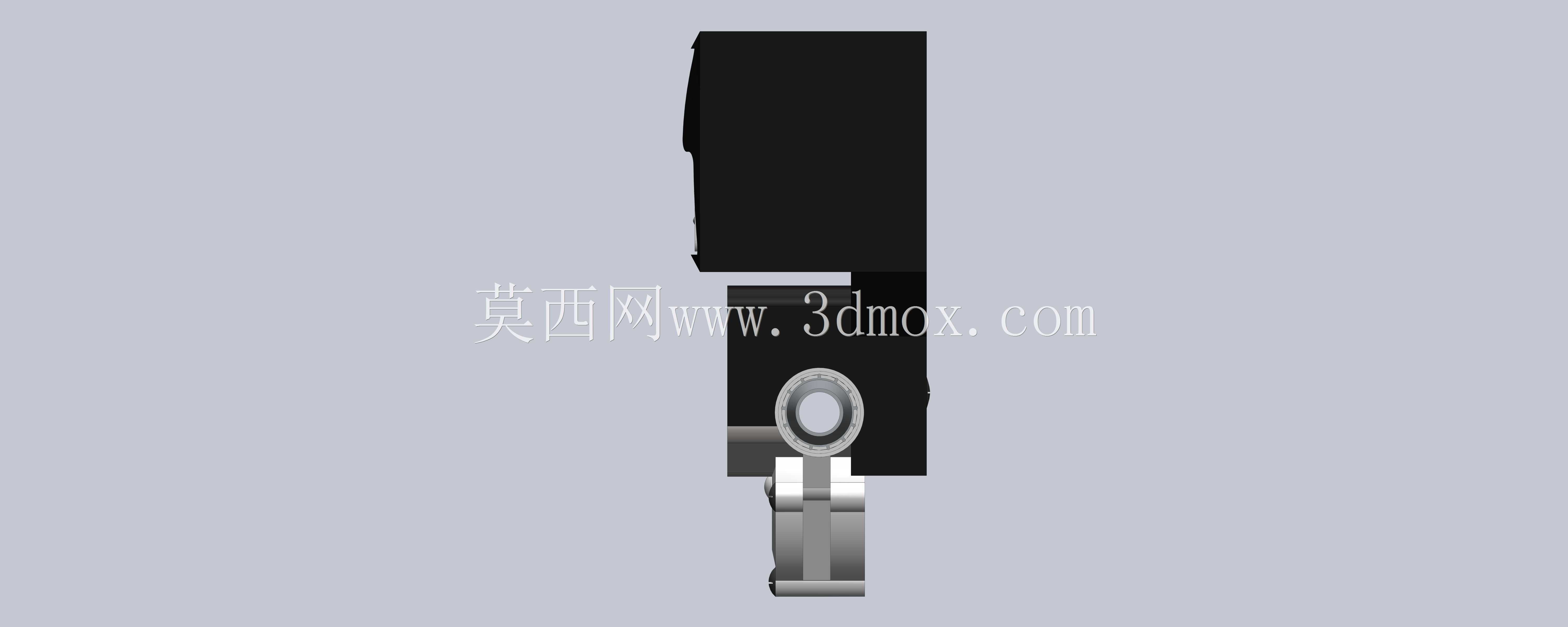

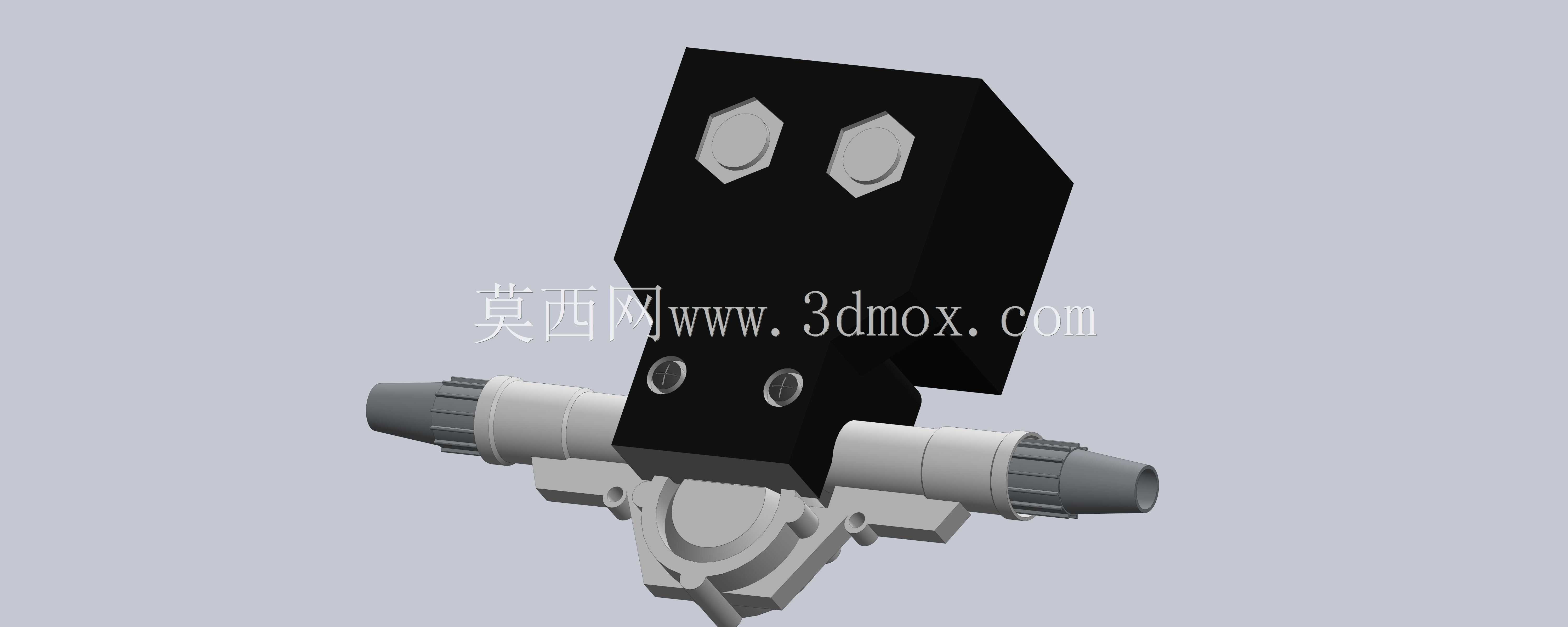

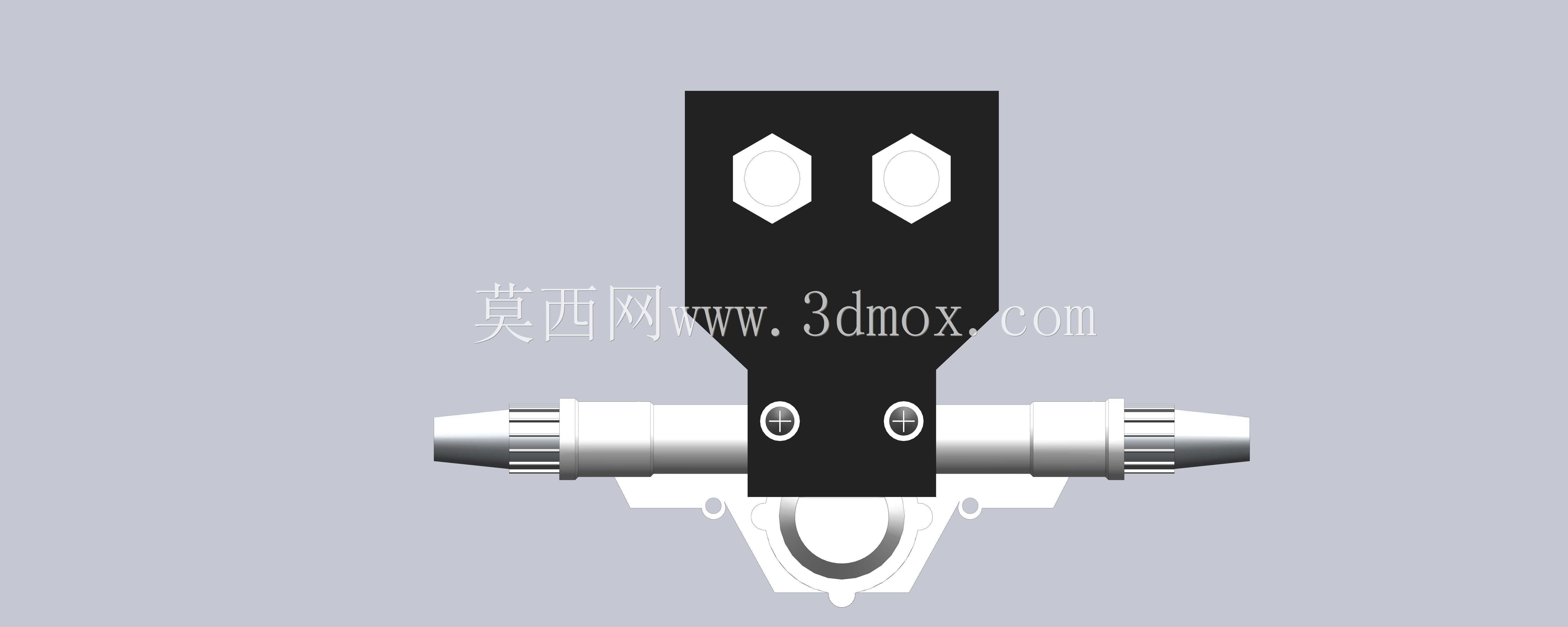

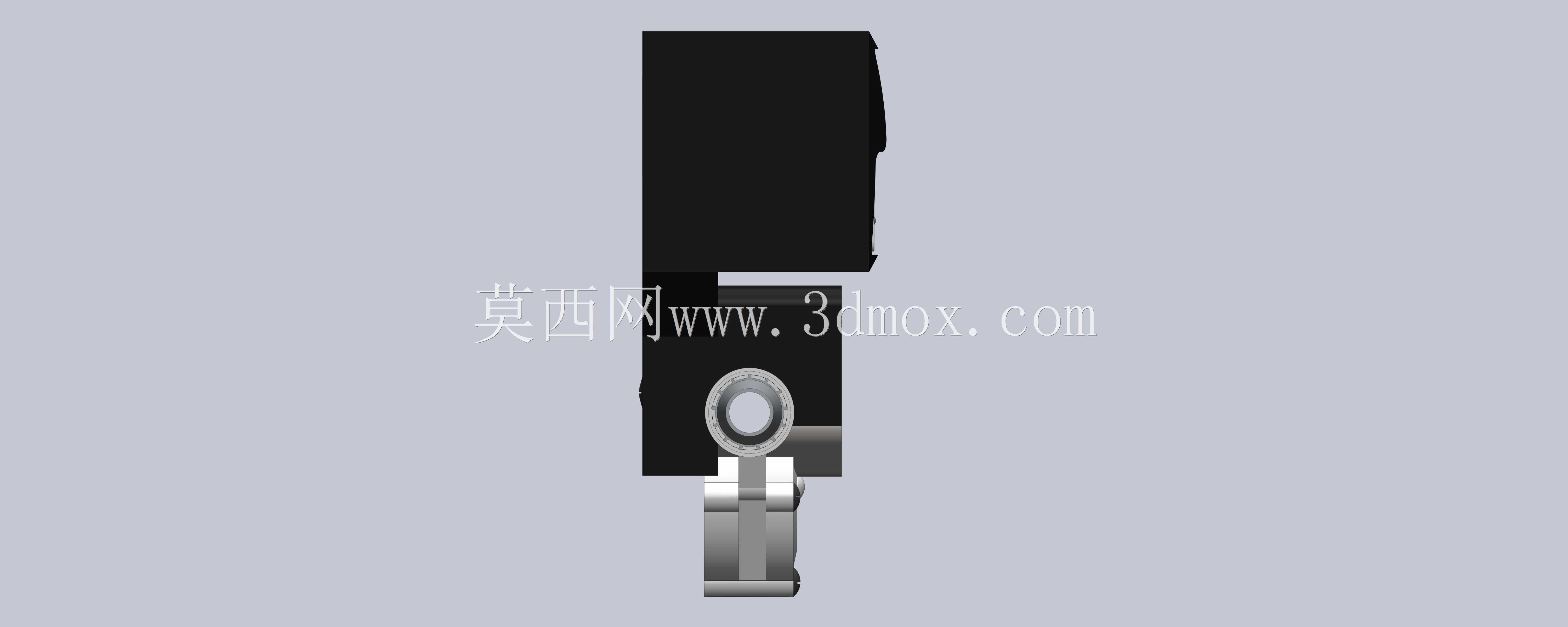

　　上部的电子模块仓采用方正的盒体结构，外壳做了卡扣式装配设计，不需要打螺丝即可完成上下盖的扣合，生产装配时的工序更短，后期如果需要校准检测参数，也可以快速拆开上盖调整内部电位器。模块正面预留了透明视窗位置，可以直接加装数码管或者指示灯，实时显示当前流量状态或者输出流量超限报警信号，不需要额外外接显示面板。整个部件的安装边界经过优化，两个流体接口的中心距控制在适配常规小通径管路布设的尺寸，上部模块的高度不会超出常规管路旁边预留的检修空间，安装时不需要对周边管路做额外的避让调整，不管是水平管路安装还是垂直管路安装，检测精度都不会受安装方向影响，因为内部的叶轮转动结构采用了重力平衡设计，不会因为安装角度变化导致叶轮与腔体产生额外摩擦。

　　从实际使用的工况适配性来看，这款流量检测装置的过流部件全部采用食品级接触材料，既可以用在普通工业循环冷却水的流量检测场景，也可以适配家用净水机、商用开水器、直饮水设备的饮用水管路流量检测，不会对水质造成二次污染。结构设计时充分考虑了长期通水的结垢问题，流道内壁做了光滑圆弧过渡，没有容易积存水垢的直角死角，叶轮的转轴采用耐磨陶瓷材质，长期在水流冲击下转动也不会出现轴套磨损导致的叶轮卡滞问题，正常通水工况下的无故障运行时长能满足民用设备的全生命周期使用需求。在三维建模过程中，所有配合面都做了公差匹配设计，快插接口的卡接尺寸按照软管公差带做了适配，不管是偏软的硅胶管还是偏硬的PE管，都能保证卡接后不漏水、不脱管，电子仓的上下盖配合面做了密封槽设计，加装硅胶密封圈后可以达到日常防泼溅的防护等级，即使管路表面有凝露或者少量溅水，也不会渗入电子仓内部损坏电路。

　　不同于工业级流量计需要搭配法兰安装、预留大量安装空间的设计，这款紧凑型流量检测装置的整体外形尺寸控制得非常紧凑，在设备内部管路布设时，可以像普通管路接头一样直接串接在管路中，不需要额外设计安装支架固定，依靠管路本身的支撑力即可完成固定，大幅降低了设备整体的结构设计复杂度。在做设备整体结构排布时，设计人员只需要预留出两个快插接口的对接空间，以及上部模块的接线空间即可，不需要为这个部件单独规划独立的安装区域，对于内部空间寸土寸金的小型饮水设备、紧凑型净水设备来说，这种集成化的设计能大幅压缩整机的外形尺寸，提升产品的市场竞争力。
