101毫米规格虹膜式切割刀片结构设计

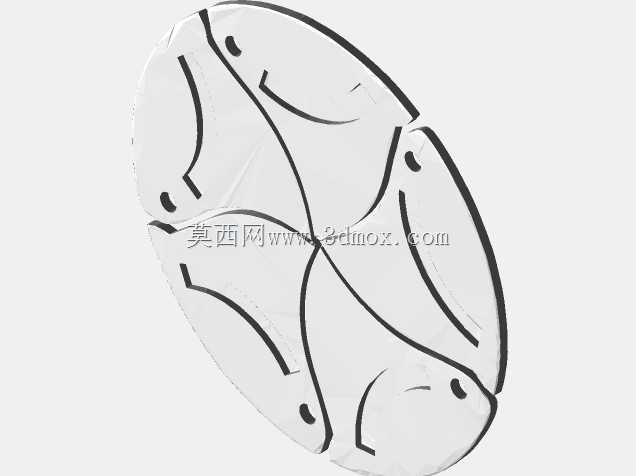

这类虹膜结构的圆形刀片，常被应用在薄膜分切、纸品裁切、柔性物料环切等需要同步收合切削的工位上，区别于普通单片圆形切刀，它依靠多瓣刀体的同步开合动作，能在不挪动待加工物料的前提下完成定径环切作业，尤其适配包装、印刷、医用耗材加工领域里对圆形切口精度要求较高的工序。从结构设计逻辑来看，这款刀片采用多瓣分体式刀体拼合的思路，单瓣刀体的刃口做了连续弧形过渡，拼合后整体形成直径101毫米的圆形切削轮廓，每瓣刀体的衔接处做了错位避让槽，避免开合动作中出现刃口磕碰、卡滞的问题。刀体上预留的弧形槽是驱动轨迹槽，装配时对应设备上的驱动销柱，当驱动盘转动时，销柱沿槽体滑动带动各瓣刀体同步沿径向收拢或张开，以此实现不同直径的环形切削，不需要更换刀片就能覆盖一定范围内的裁切尺寸需求。在安装边界上，这款刀片的整体装配厚度控制在常规薄型切刀的适配区间，背部的定位基准面做了平面度处理，装配时贴合设备的刀盘基准面即可，不需要额外做适配调整，刃口的角度经过优化，针对0.1毫米到2毫米厚度的柔性片材裁切时，能保证切口无毛刺、无拉扯毛边。实际生产场景里，这类刀片常配套在自动裁切设备的末端工位，比如软包装制袋环节的易撕口环切、医用敷料的圆形贴片裁切、光学薄膜的样片冲切前的预裁切工序，相比传统的整体式圆刀，它的开合式结构能在裁切完成后自动张开，避免刀体带起裁切完成的工件，减少工位上的工件卡滞概率。设计过程中需要重点关注每瓣刀体的轨迹槽形位公差，若槽位的同轴度出现偏差，会导致各瓣刀体开合不同步，出现切口错位、刃口撞损的问题，同时刃口的淬火硬度要匹配待裁切物料的特性，过硬容易出现刃口崩缺，过软则会加快刃口磨损速度，缩短连续作业的使用寿命。
