英制90度L型PVC管道弯头结构

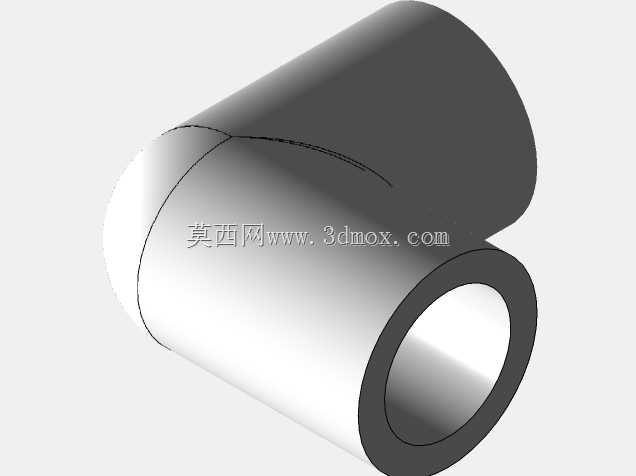

做水下ROV框架外接管路排布的时候，最先要解决的就是硬质管路的直角转向问题，市面上常规公制PVC弯头的安装尺寸和手头采购的英制PVC管外径匹配度差，强行粘接后容易出现粘接缝隙溢胶不均、水压测试下渗漏的问题，这个L型接头的建模是拿着游标卡尺对着实物逐点测出来的，完全贴合英制PVC管材的插接公差要求。从实际使用场景来看，这类弯头不光能用到小型水下机器人的外置穿线管路、循环水路上，民用给排水改造、小型水族箱管路搭建、实验室低压流体输送回路里也能通用，核心作用就是在有限安装空间里完成管路90度转向，同时保证两段管路的同轴度偏差控制在合理范围，避免管路插接后出现别劲、长期受力开裂的问题。设计的时候没有做多余的加强筋结构，整体采用等曲率圆弧过渡的流道，内壁转角处做了顺滑处理，没有直角凸台，流体经过的时候不会产生明显的紊流区，输送带微小杂质的水体时也不容易在转角处堆积堵管。接头两端的插接段做了微锥度设计，插入管材后能和PVC胶水充分接触，粘接固化后能承受0.6MPa以内的静压，完全满足低压管路的使用要求。建模的时候特意把安装边界尺寸做了精准还原，弯头外侧的转弯半径、两端插接段的有效插入深度、接头本体的最大外轮廓尺寸都和实物一致，做管路装配模拟的时候，不用反复调整配合间隙，能直接导出工程图做安装位的开孔、固定件位置排布，不会出现建模尺寸和实物不符导致的装配干涉问题。很多新手做管路建模的时候容易忽略插接段的深度尺寸，往往把接头端面和管材端面直接对齐做配合，实际装配的时候管材要插入接头内部一段距离，按这种错误尺寸做出来的管路整体长度会比实际长2到3厘米，紧凑安装空间里就会装不上，这个模型在建模阶段就把有效插接深度的基准面做了预设，装配的时候直接把管材端面贴合到接头内部的限位基准面就行，不用额外计算装配补偿量。另外接头的壁厚是按英制PVC管材的压力等级匹配的，没有做薄壁或者厚壁的偏差，做流体仿真的时候可以直接调用模型的内壁流道，不用额外抽壳处理，能节省不少前处理的时间。
