五十英尺级近海执勤巡逻艇三维结构设计

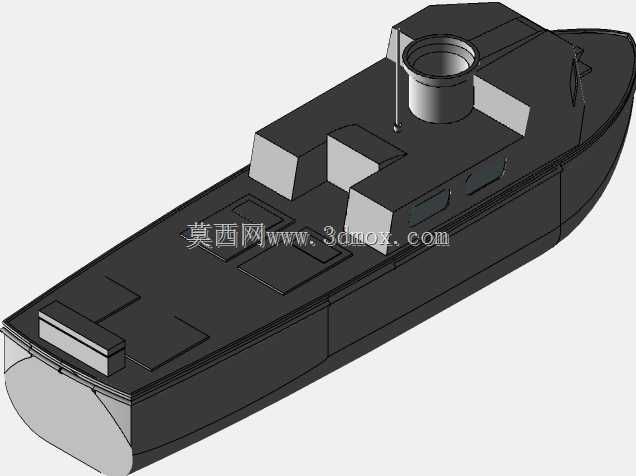

这款五十英尺级巡逻艇的建模工作，最初是从实际近海执勤的场景需求切入的，日常要覆盖近岸海域巡逻、临检登船、海上搜救辅助、航道秩序维护这类任务，所以在建模初期先梳理了艇体的核心功能边界：总长控制在十五米级，吃水不超1.2米，保证能在近岸浅水区、岛礁周边航道灵活通行，不会因为吃水过深限制执勤覆盖范围。建模第一步先搭建艇体线型，先确定中纵剖面的龙骨曲线，从球鼻艏位置向后平滑过渡到艉部的压浪板结构，要兼顾高速航行时的兴波阻力控制和低速巡航的稳定性，外板的型值点是参考同尺度公务艇的实际线型逐点调整的，避免出现线型突变导致的航行阻力激增。上层建筑的布局完全围绕执勤功能排布，艏部预留了锚机和系缆桩的安装位置，甲板中部留出了足够的作业空间，方便执勤人员临时放置登船梯、救援设备，上层建筑的驾驶室设置在中前部，保证驾驶视野能覆盖艇艏前方和两舷的全部作业区域，烟囱整合在上层建筑中部，排烟口做了抬高处理，避免航行时烟气倒灌进驾驶室和乘员舱，舱室侧面预留了观察窗的安装位，两舷设置了安全扶手的安装接口。建模过程中先做整体的块面搭建，把艇体、上层建筑、甲板设备的占位先确定好，再逐步细化细节：甲板上的舱口盖做了凸起的防水围边，符合船舶防水的设计要求，系缆桩的位置按照实际靠泊的受力点排布，艉部预留了外挂工作艇的挂载接口，能满足快速临检的作业需求。结构细节上，艇体的肋骨间距按照同尺度钢玻混合结构艇的常规参数设置，保证艇体结构强度的同时控制整体重量，上层建筑的边角都做了圆弧过渡，减少高速航行时的风阻，也能避免人员在甲板作业时被尖锐边角磕碰。整个建模过程是从整体线型到局部结构逐步推进，先保证整体比例和功能布局符合实际使用需求，再细化每个部件的安装接口和结构细节，所有部件的安装边界都预留了足够的操作空间，比如锚机周边留出了锚链操作的安全距离，驾驶室的门窗位置都符合人员进出和观察的视野要求，没有出现结构干涉的问题。这类巡逻艇在实际使用中经常要在不同海况下执行任务，所以建模时也考虑了重心位置的排布，把较重的动力设备布置在艇体中下部，降低整体重心，提升航行时的稳性，甲板上的设备重量也做了对称排布，避免出现偏载影响航行安全。
