适配手机支架的外置扬声器外壳结构设计

这款外置扬声器外壳的设计，核心面向桌面个人影音使用场景，整合了手机放置支架与便携扩音腔体的双重功能，解决日常桌面用手机观影、听音频时音量不足、手机无固定支撑的实际使用痛点。从结构设计逻辑来看，整体采用自上而下的建模思路，先确定核心功能部件的安装边界，再向外延伸外壳轮廓，避免后续装配出现干涉问题。外壳的腔体部分专门适配1英寸扬声器单元，预留了立体声放大器电路板、电池组以及5V LED指示灯的安装位，各个电子元件的安装槽位都做了限位卡扣设计，不需要额外螺丝就能完成内部组件的固定，适合小批量手工组装或者个人DIY制作。

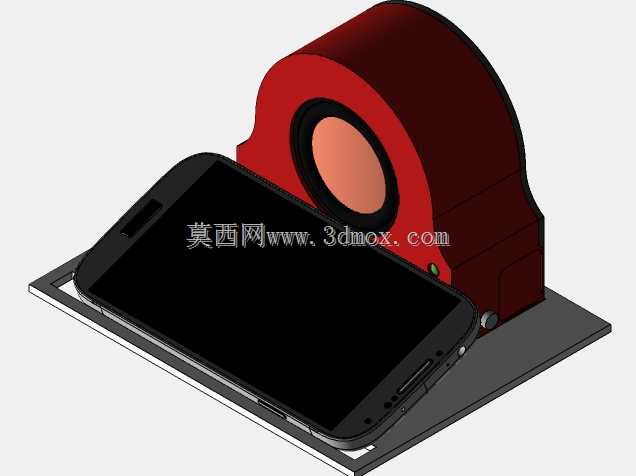

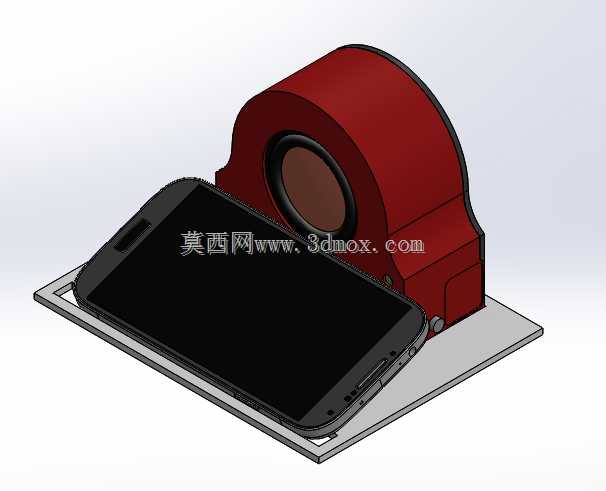

外壳的底座部分做了倾斜的手机放置槽，槽位边缘做了1.2mm的凸起挡边，能够适配厚度在7-11mm之间的主流直板手机，放置时手机屏幕朝向使用者，倾斜角度经过反复调整，保持在12度左右，符合桌面坐姿下的人眼观看视角，不需要额外调整手机角度。扬声器腔体采用半封闭的声学结构设计，出声口正对使用者方向，腔体内部做了简单的导音弧面，减少声音在腔体内的乱反射，提升中低频段的发声清晰度，避免小尺寸扬声器常见的声音发闷问题。

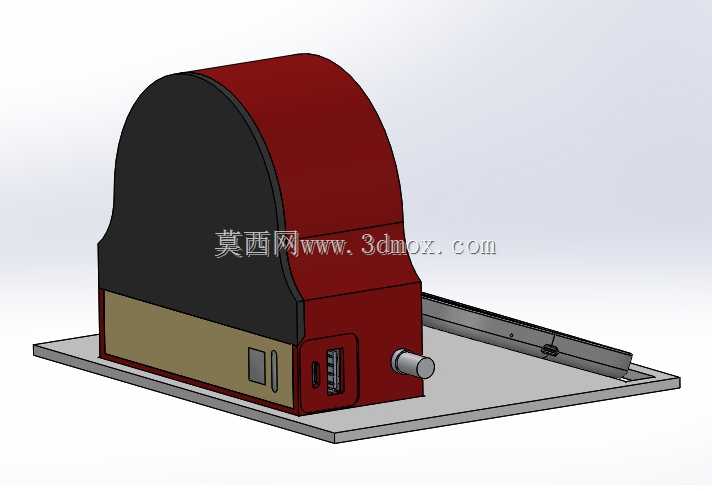

考虑到使用FDM工艺3D打印的成型特性，整个外壳的壁厚统一设置为2mm，没有小于45度的悬空结构，打印时不需要添加大量支撑，仅在出声口位置添加少量易拆除的支撑即可，打印完成后只需要简单打磨支撑痕迹就能完成后处理。外壳的侧边预留了充电接口、开关按键的开孔，开孔位置和内部电路板的接口位置完全对齐，公差控制在0.2mm以内，不会出现接口对位不准无法插接的问题。底座底部做了四个直径5mm的圆形脚垫粘贴位，粘贴橡胶脚垫后可以增加和桌面的摩擦力，避免放置手机或者触碰时出现滑动移位的情况。LED指示灯的开孔做了沉台设计，能够嵌入导光件，让光线发散更柔和，不会出现刺眼的直射光斑。整个外壳没有尖锐的棱角，所有外边缘都做了R1.5的圆角处理，既提升了手持移动时的触感，也能避免打印后边缘刮手的问题。
