笔类产品注塑成型模具结构设计

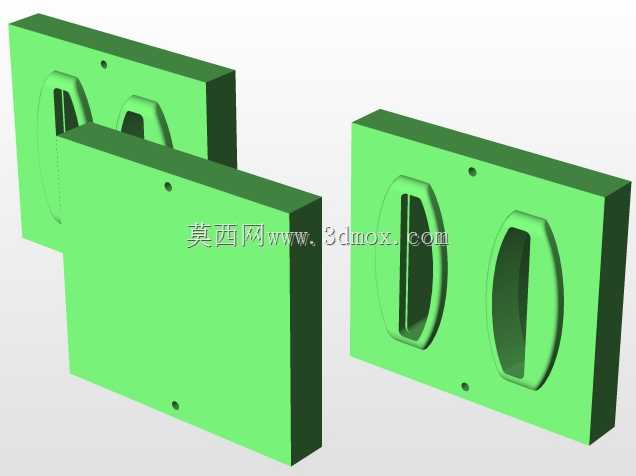

这套模具对应笔类产品笔头部件的注塑成型工序，在文具量产的注塑加工环节中，这类模具直接决定笔头外观面的成型精度与装配适配性。从结构布局来看，模具采用一模两腔的排布设计，两个成型腔分别对应笔头的正反外观面成型需求，模架上预留的三个定位销孔，分别布置在模仁边角位置，合模时可通过定位销实现动定模的精准对位，避免合模错位导致的产品飞边、壁厚不均问题。模仁的成型区域做了随形的凹陷设计，完全贴合笔头外轮廓的曲面造型，边缘处做了0.2毫米的倒角过渡，避免注塑时应力集中导致模仁边缘崩缺，也能减少产品顶出时的刮擦风险。实际生产场景中，这类模具适配卧式注塑机的安装尺寸，模架整体厚度符合常规120吨注塑机的容模边界，安装时可通过模架周边的压板槽完成固定，不需要额外定制转接工装。设计过程中优先考虑了成型后的脱模顺畅性，型芯部分的脱模斜度控制在1.5度，既不会因为斜度过大导致产品尺寸超差，也能避免脱模时产品粘定模的问题。流道设计采用侧浇口进料，浇口位置选在笔头非外观面的侧边，成型后浇口残留可通过简单的修剪去除，不会影响笔头的外观质感。冷却水道沿着模仁成型面的外围排布，距离成型面的距离保持在15毫米左右，保证注塑过程中模温均匀，减少产品翘曲变形的概率。这套模具的成型部件采用整体式镶拼结构，模仁部分可单独拆卸更换，当后续笔头产品做小幅度外观迭代时，不需要更换整套模架，只需要替换对应模仁即可，能有效降低后续的工装改造成本。在实际量产验证中，这套结构的成型周期可控制在25秒以内，产品的尺寸一致性稳定，外观面无明显熔接痕、缩印等缺陷，完全满足文具类产品的装配与外观要求。针对笔头部分的狭长槽位结构，模具对应位置做了排气镶件的设计，避免注塑时该位置困气导致的填充不足、烧焦问题，镶件的缝隙控制在0.02毫米以内，既可以顺利排出型腔内的空气，也不会出现溢料飞边的问题。顶出结构采用均匀分布的顶针布置，顶针位置避开产品的外观面与配合面，顶出时受力均匀，不会出现顶白、顶穿产品的问题。
