路亚软饵注塑成型模具结构设计

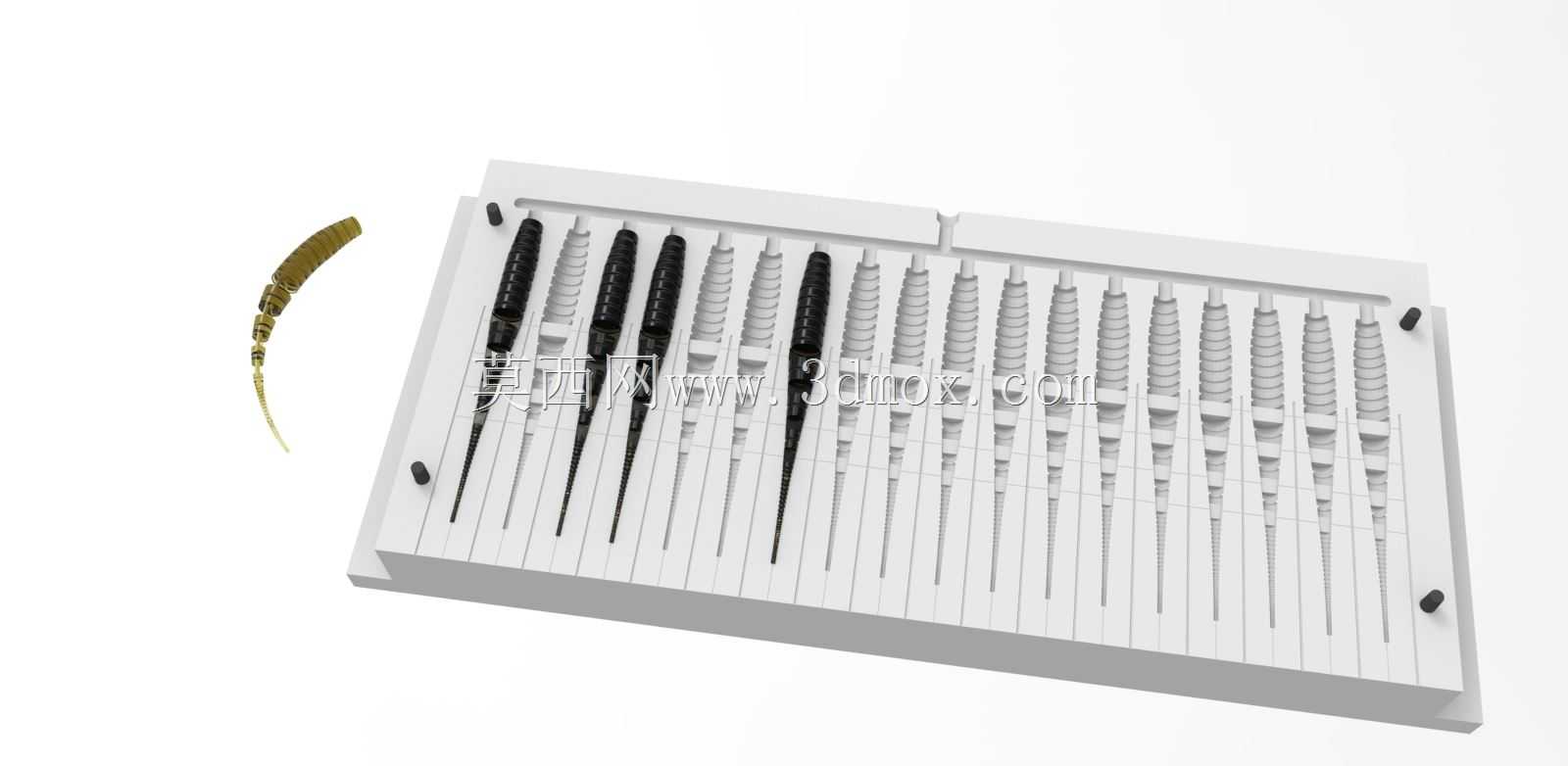

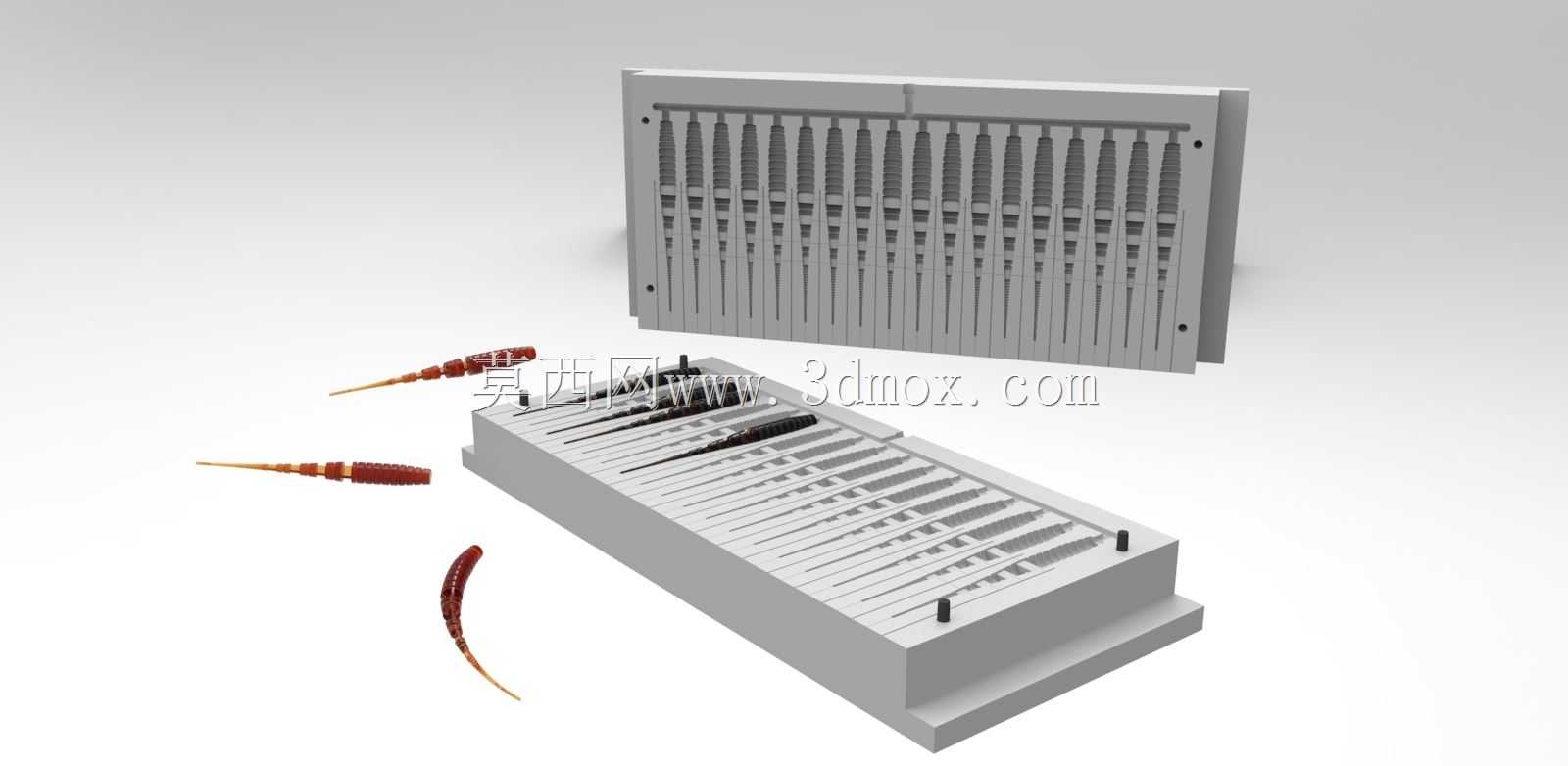

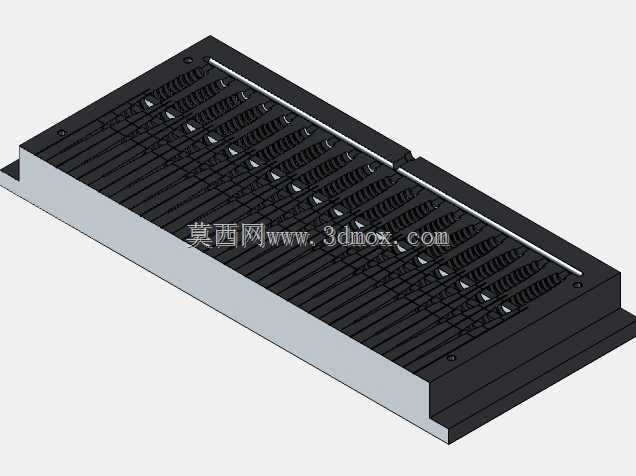

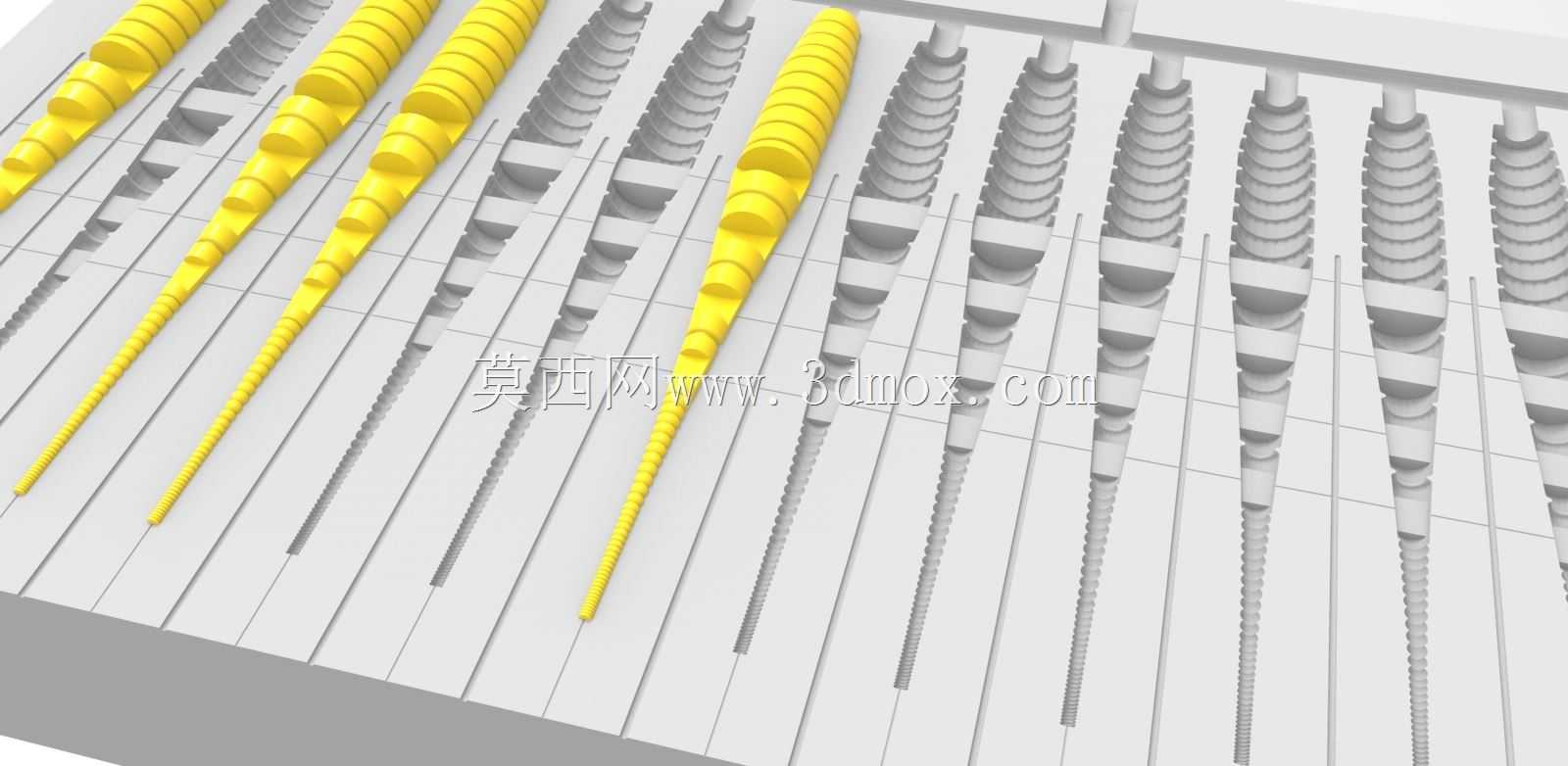

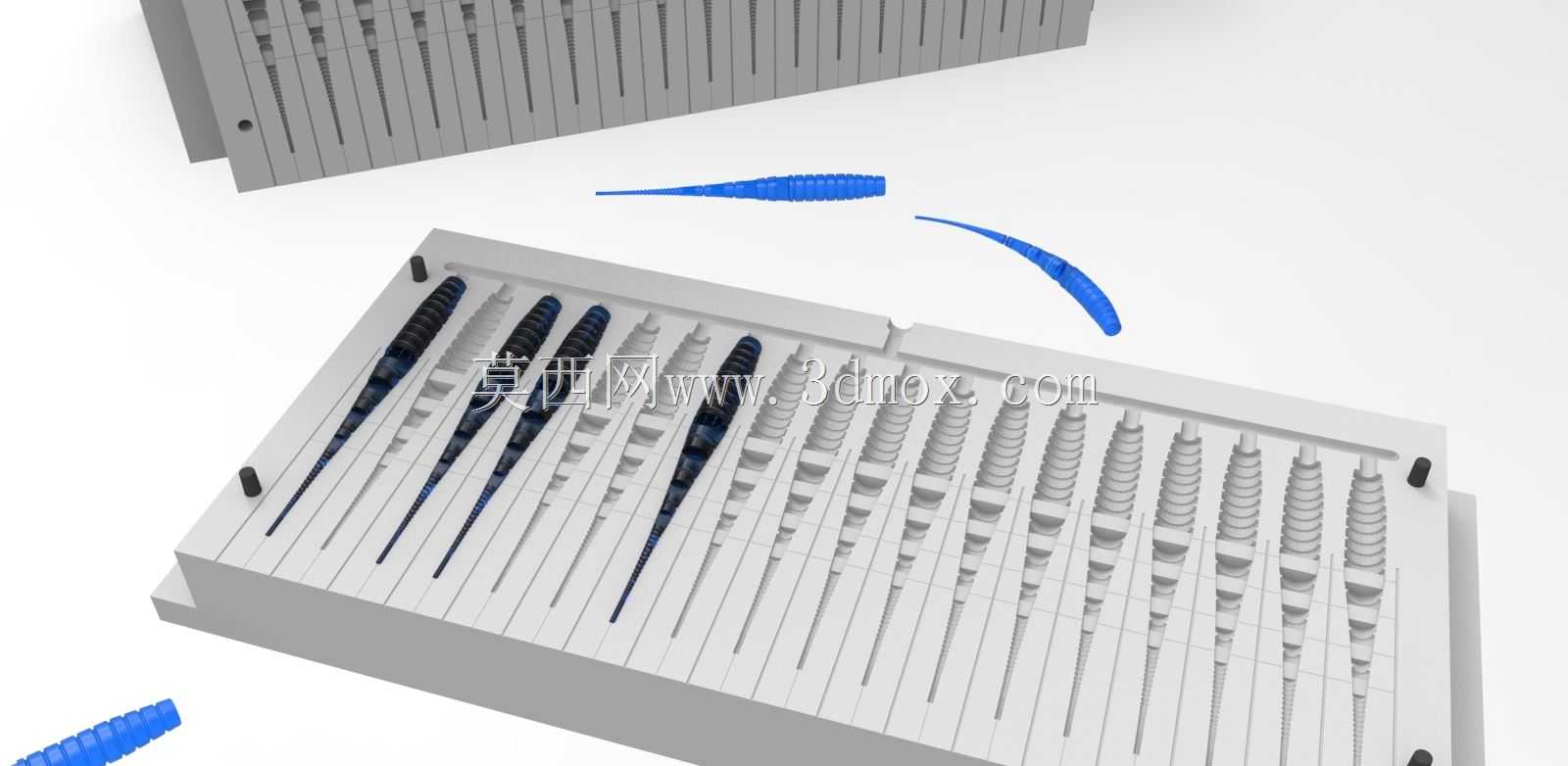

这套模具针对路亚钓法使用的仿生软饵开发，核心服务于渔具生产领域的软质塑胶饵批量成型工序，适配液态硅胶类软胶原料的注射成型作业，可一次完成多腔同规格软饵的成型加工，大幅提升单批次生产效率。从结构布局来看，模具采用多型腔并排排布的设计，每个型腔完全复刻Solaris 2.95英寸软饵的仿生外形，包括饵身表面的分段凹凸纹理、尾部的摆动薄边结构都在型腔内壁做了精准的镜面处理，保证成型后的软饵表面无毛刺、纹理清晰，入水后能产生自然的扰流效果，还原活饵的游动姿态。模具的进胶口设置在每个型腔的头部位置，采用细水口进胶方式，成型后胶口残留小，后续修剪工序工作量极低，不会破坏饵头的外观完整性。合模定位方面，模具四角设置了圆柱形导柱导套结构，合模时可精准对齐上下模，避免出现错模导致的饵身壁厚不均、飞边过大等问题，导柱采用耐磨钢材制作，长期反复开合模也不会出现定位精度偏移。模具的分型面沿着软饵的最大轮廓线设置，开模时软饵会留在下模侧，配合顶出机构可快速完成脱模，由于软饵材质为软质硅胶，顶出位置设置在每个型腔的非外观面，不会在饵身表面留下顶出痕迹，保证产品外观质量。从安装边界来看，模具的外形尺寸适配常规小型立式注塑机的安装规格，上下模的安装孔位符合通用注塑机的模板间距要求，不需要额外改装设备即可直接上机使用。模具的冷却水道沿着型腔排布方向均匀布置，可保证每个型腔的温度一致，成型周期稳定，不会出现部分型腔软饵固化不完全、部分型腔过固化导致的材质变硬问题，有效降低生产过程中的不良率。在实际生产场景中，这套模具可适配不同硬度的硅胶原料，通过调整注射压力和保压时间，可生产出不同泳姿表现的软饵，满足不同钓场、不同目标鱼种的使用需求，比如低速收线时尾部的摆动幅度、抽动时饵身的颤动反馈，都可以通过原料硬度和成型参数的调整实现差异化表现。模具的型腔部分采用可更换的镶件结构，如果后续需要调整软饵的表面纹理或者长度尺寸，只需要更换对应型腔的镶件即可，不需要重新制作整套模具，大幅降低了产品迭代的成本，也能快速响应市场对不同款式软饵的需求。
