忍者星形冰格注塑成型模具结构

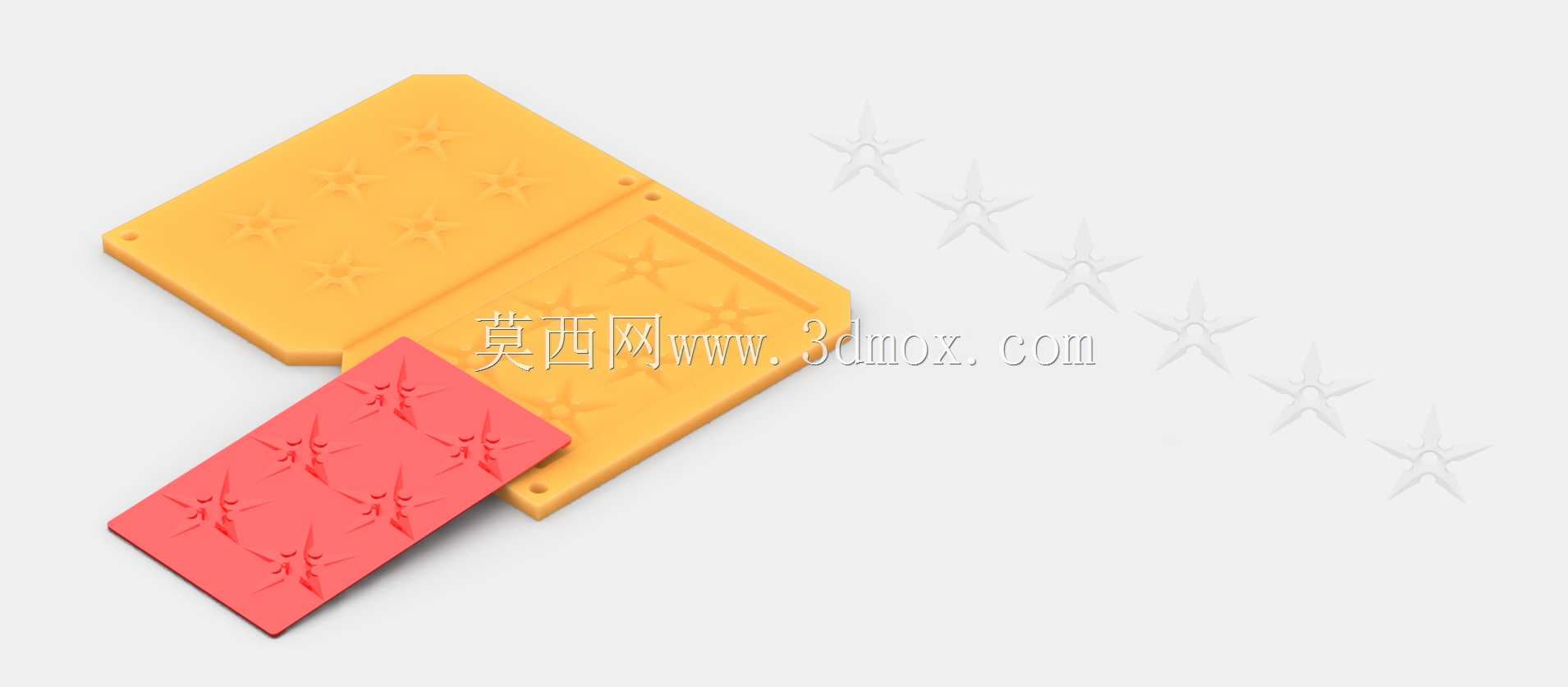

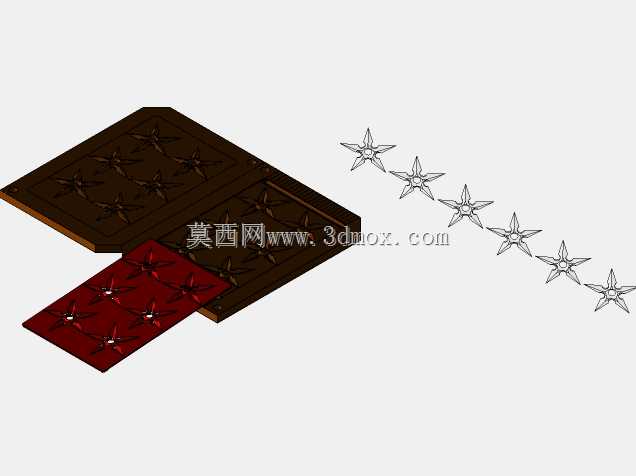

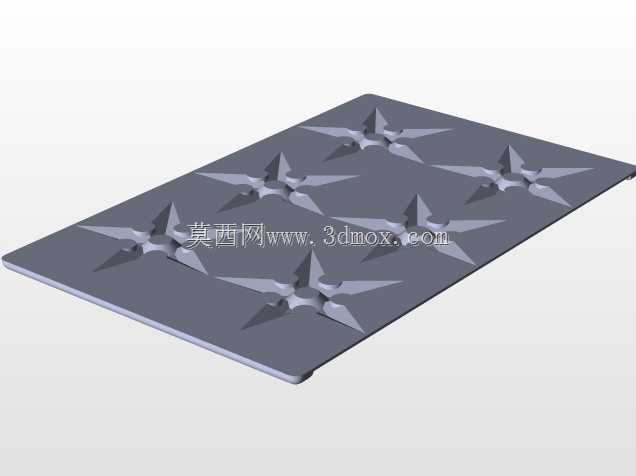

这套模具主要面向家用创意冰品制作、主题餐饮场景的冰格生产需求，适配小型注塑机的小批量生产工况，也可通过3D打印工艺直接制作小批量试制模芯，满足文创类周边、主题派对用品的快速打样需求。模具采用上下对合的开合结构，模腔排布为六腔对称布局，单个模腔复刻忍者手里剑的星型轮廓，刃部的凹陷纹理做了0.3mm的圆角过渡，避免注塑时出现应力集中导致的缺胶、飞边问题，同时也能降低脱模时冰品与模腔的粘附力，无需额外喷涂脱模剂即可顺利取出成型冰块。从设计思路来看，模具的分型面设置在星型轮廓的最大截面处，上下模的合模定位采用边角处的定位柱与定位孔配合，定位间隙控制在0.05mm以内，确保合模后模腔无错位，避免成型冰块出现分型线错位的外观缺陷。模架整体采用矩形平板结构，边角处做了R2的倒角处理，既避免操作时锐边划伤，也能适配小型桌面注塑机的模架安装槽尺寸，安装孔位按照100mm间距的通用标准排布，无需额外加工转接板即可直接装夹固定。模腔的进料点设置在每个星型冰格的中心位置，采用点浇口结构，浇口直径0.8mm，注塑完成后浇口残留痕迹极小，不会破坏冰格表面的星型纹理完整性。冷却水路采用随形排布的直通式水路，距离模腔表面的距离保持在8-10mm，水路直径6mm，确保注塑过程中模温均匀，PP或食品级硅胶原料充模后冷却速度一致，成型周期控制在20秒以内，兼顾生产效率与成型件的尺寸稳定性。针对冰格的使用需求，模腔表面做了抛光处理，表面粗糙度达到Ra0.8，既能够保证冰块表面的光滑质感，也能减少冰块与模腔的吸附力，脱模时冰块完整无缺损。模具的顶出结构采用整体顶出板设计，顶出行程设置为15mm，刚好能够将成型后的冰格完全顶出模腔，不会出现顶出过度导致冰格变形的问题。在实际生产适配中，这套模具既可以安装在小型立式注塑机上进行热塑性塑料冰格的批量生产，也可以更换模芯材质为食品级硅胶，制作柔性冰格模具，满足不同材质冰品的生产需求，模架的整体厚度控制在35mm，开合模行程需求不超过50mm，对设备的参数要求较低，小型加工门店、文创工作室都可以快速投产使用。
