异形分叉式金属连接支撑构件

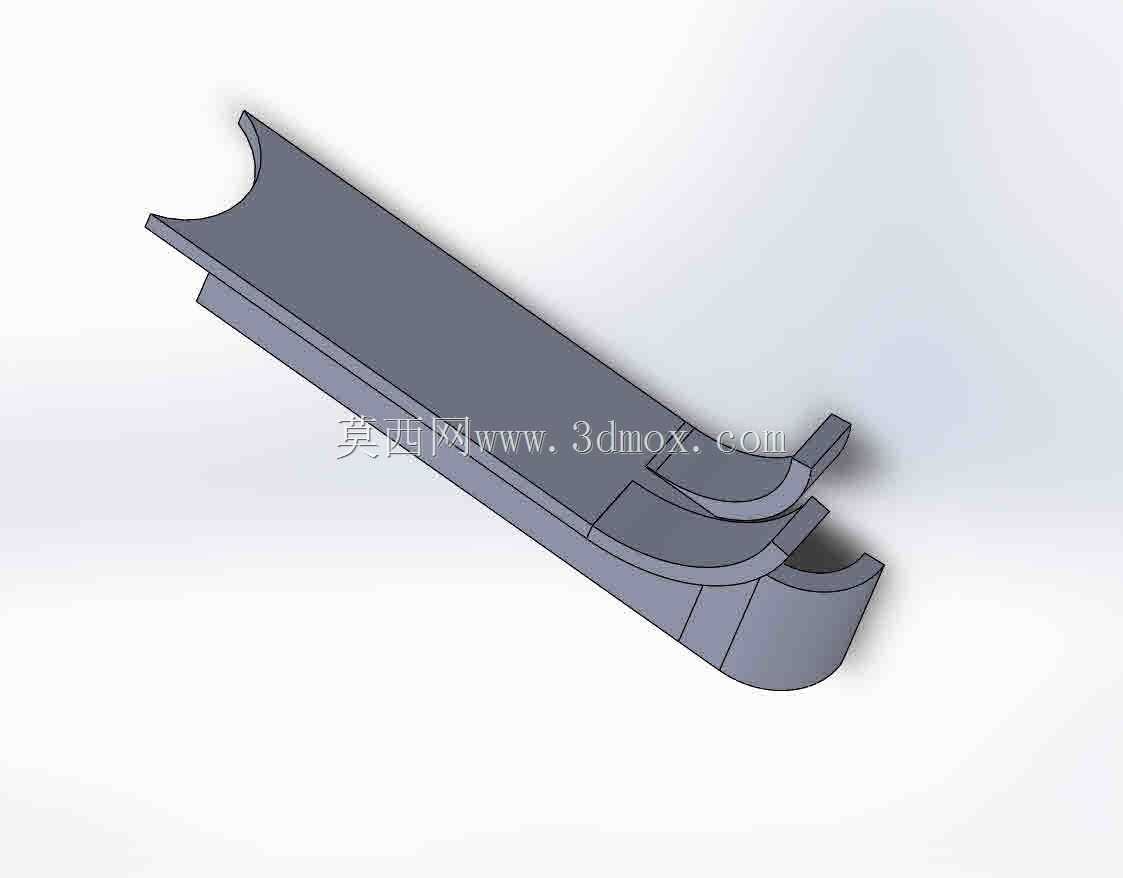

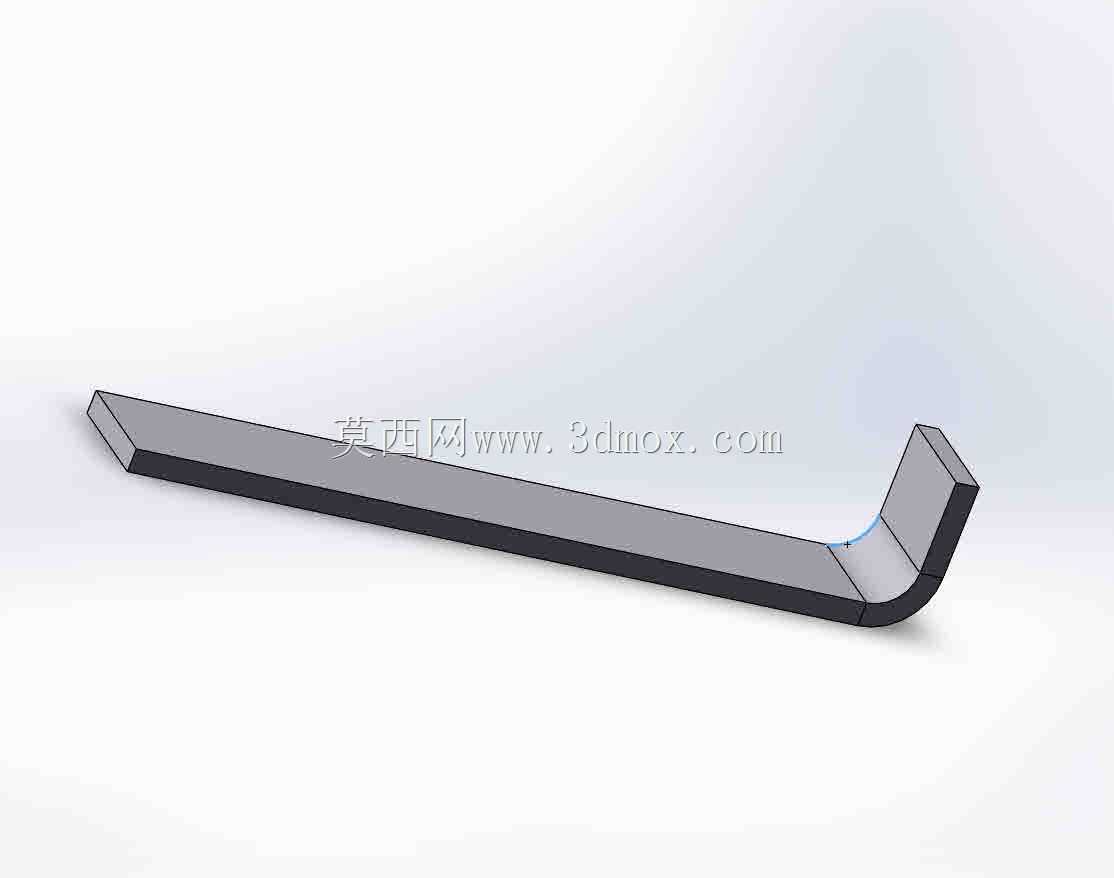

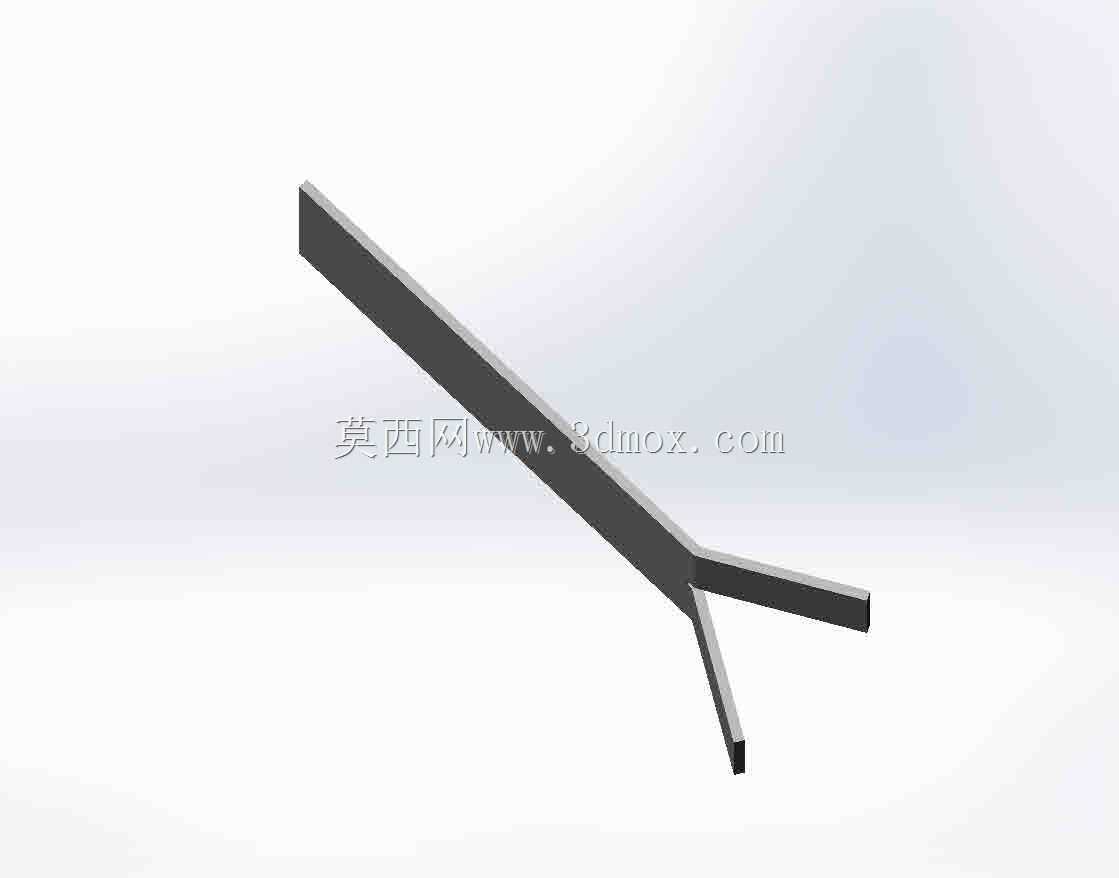

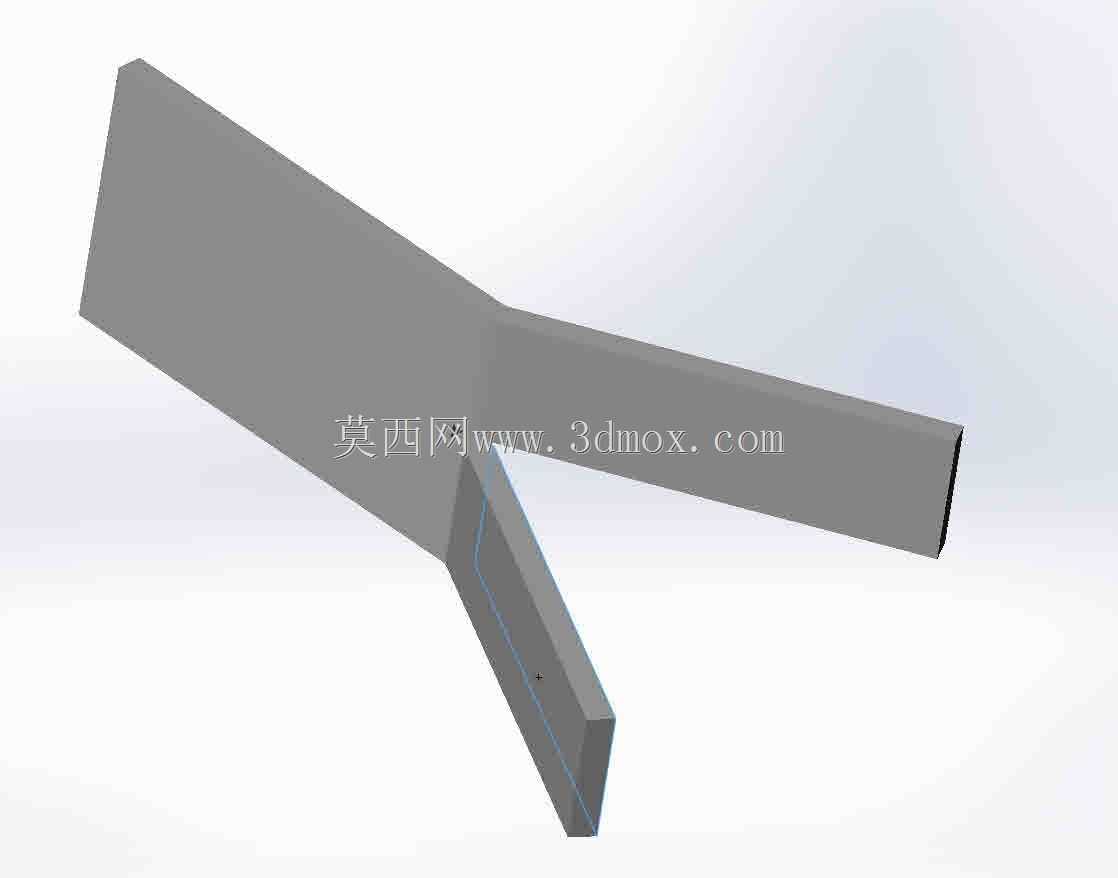

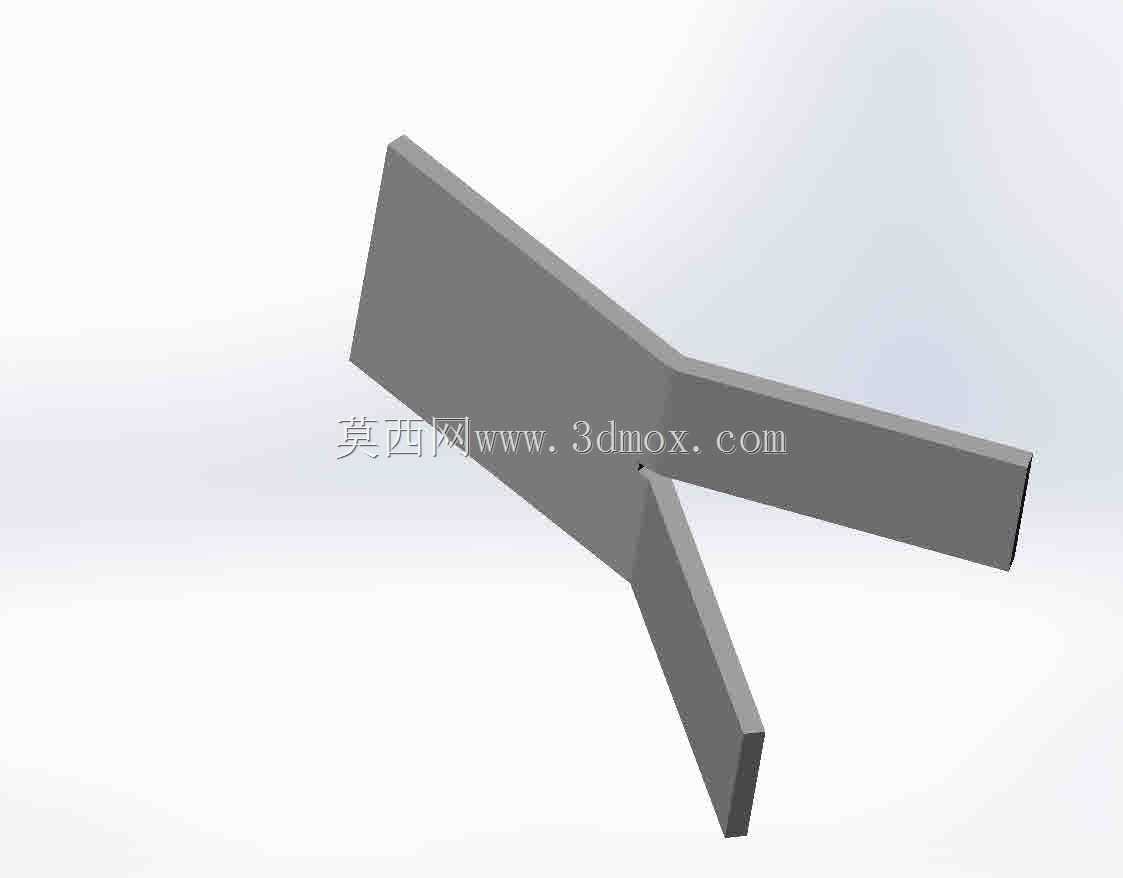

在非标工装夹具、小型设备机架搭建以及轻型物料承托场景中，这类异形分叉式构件常被用作局部受力的连接支撑单元，区别于标准等边角钢或直条型材，它的分叉结构可以在单安装点位同时实现两个不同方向的载荷传递，减少额外拼接零件的使用，降低装配累计误差。从结构设计逻辑来看，构件主体采用等厚度板材一体成型思路，主臂段为平直矩形截面，保证沿主受力方向的抗弯截面模量足够，分叉段做斜向延伸，两个分支的夹角根据实际安装空间的避让需求设定，既可以避开相邻部件的运动干涉边界，又能将主臂传递来的载荷分散到两个固定点位，避免单点应力集中。实际选型使用时，需要先确认构件的安装边界：主臂的平直段长度要匹配安装位的跨距，保证两端固定后不会出现悬臂过长导致的形变，分叉段的两个分支端面需要与被支撑面完全贴合，安装孔位的中心距要和配套固定座的孔位公差控制在±0.1mm以内，避免装配时出现强制锁紧带来的内应力。这类构件的截面厚度选择要结合实际承载需求，若用于轻型电子设备的内部支撑，可选用较薄的板材降低整体重量，若用于工装夹具的定位支撑，则需要适当增加截面厚度，提升抗扭性能。设计建模过程中，分叉位置的过渡圆角需要重点处理，不能出现直角锐边，否则在受交变载荷时容易在过渡位置产生应力集中，长期使用会出现疲劳断裂的风险，同时所有棱边都要做倒角处理，避免装配过程中划伤操作人员或相邻线缆。在实际生产线的小型物料导向架改造项目里，这类构件可以直接替代原本需要两根直型材拼接的支撑结构，省去了拼接时的焊接或螺栓紧固工序，安装效率提升明显，同时一体结构的刚性比拼接结构更好，长期受物料碰撞也不会出现拼接位松动的问题。需要注意的是，这类构件的安装面平面度要控制在合理范围内，如果固定基面存在凹凸不平的情况，锁紧时会导致构件产生微形变，反而影响支撑精度，安装前需要对基面做简单的找平处理，保证受力均匀传递。
