双段弧形中柱螺旋楼梯结构设计

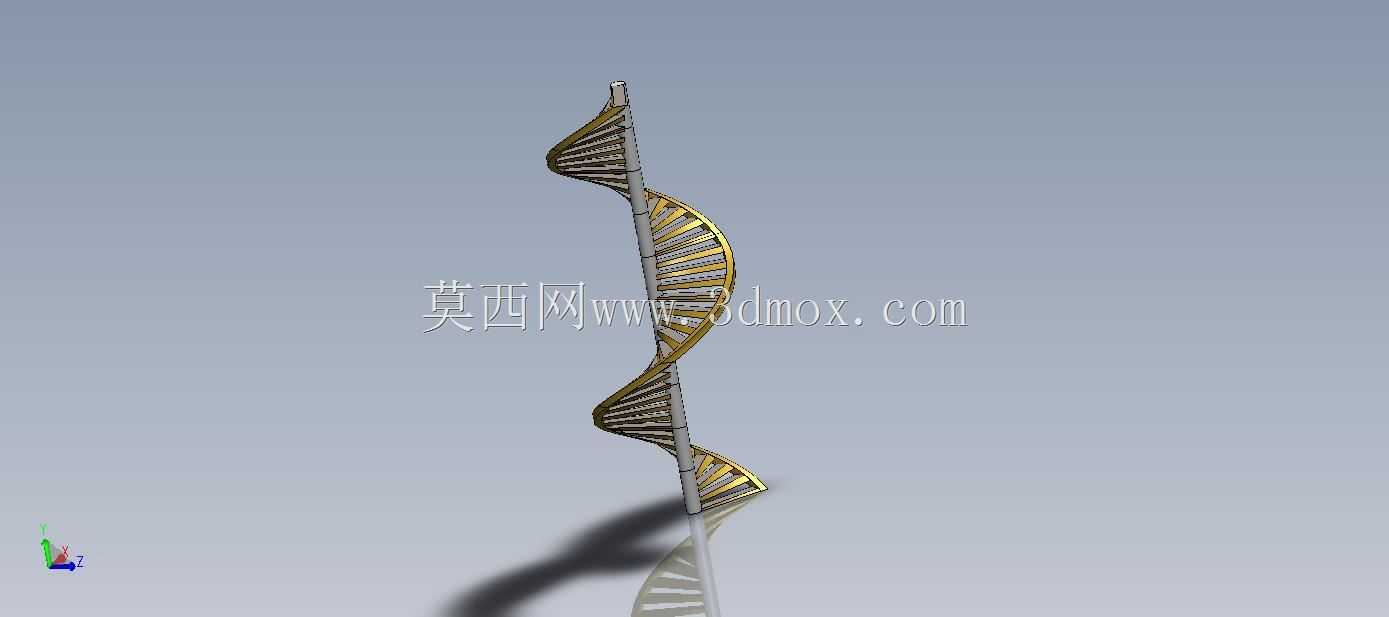

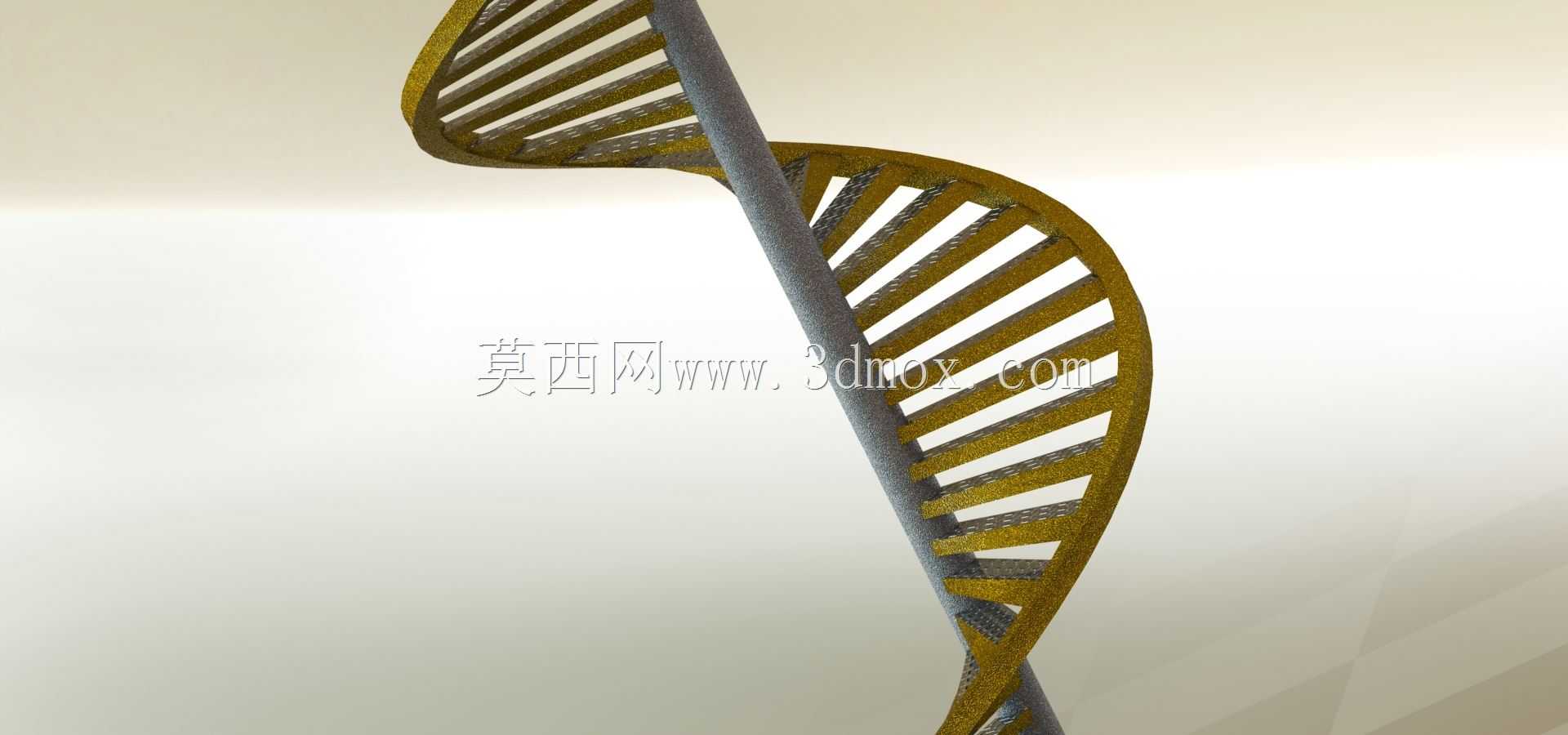

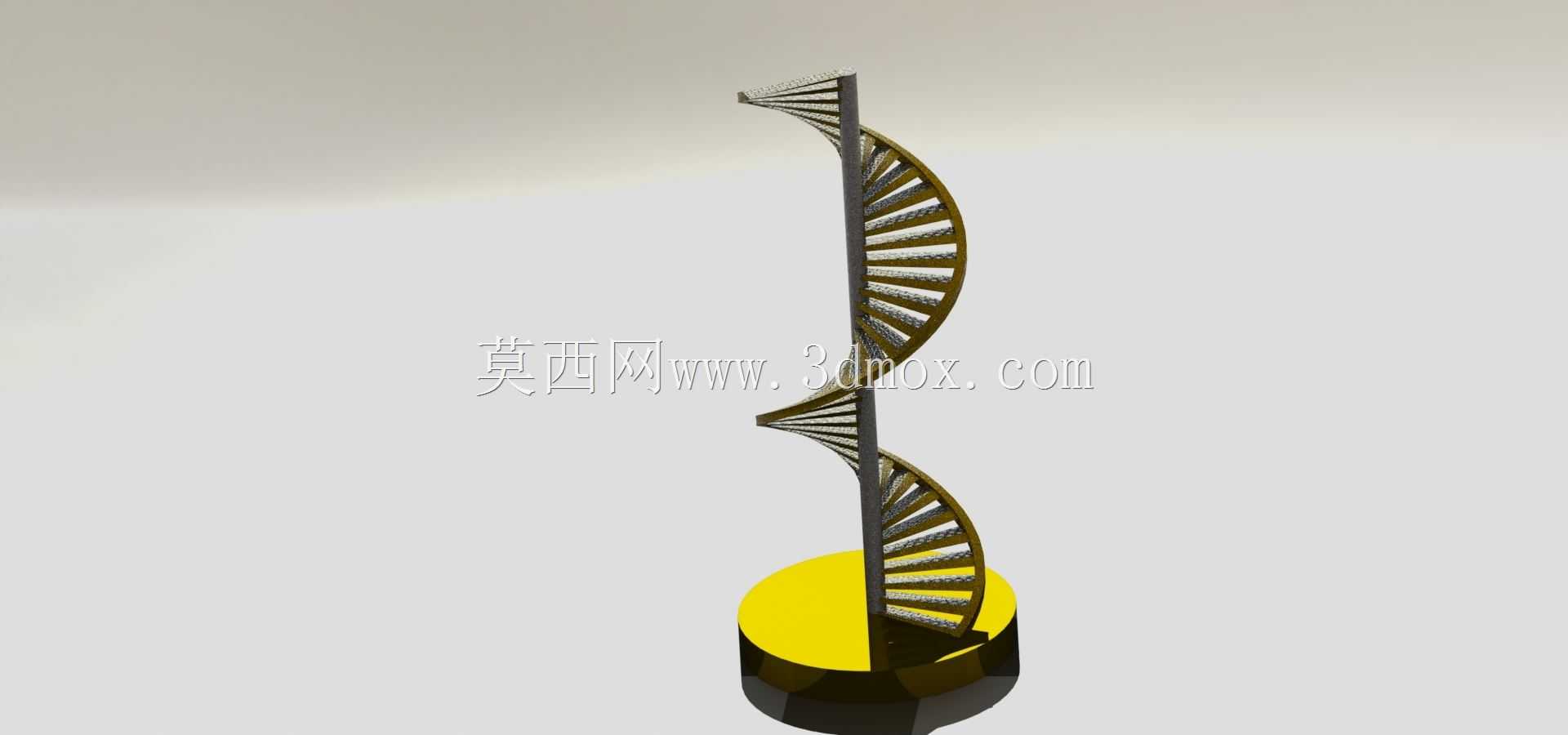

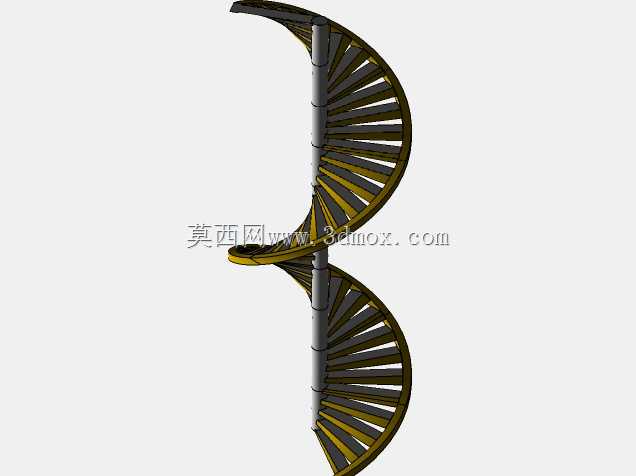

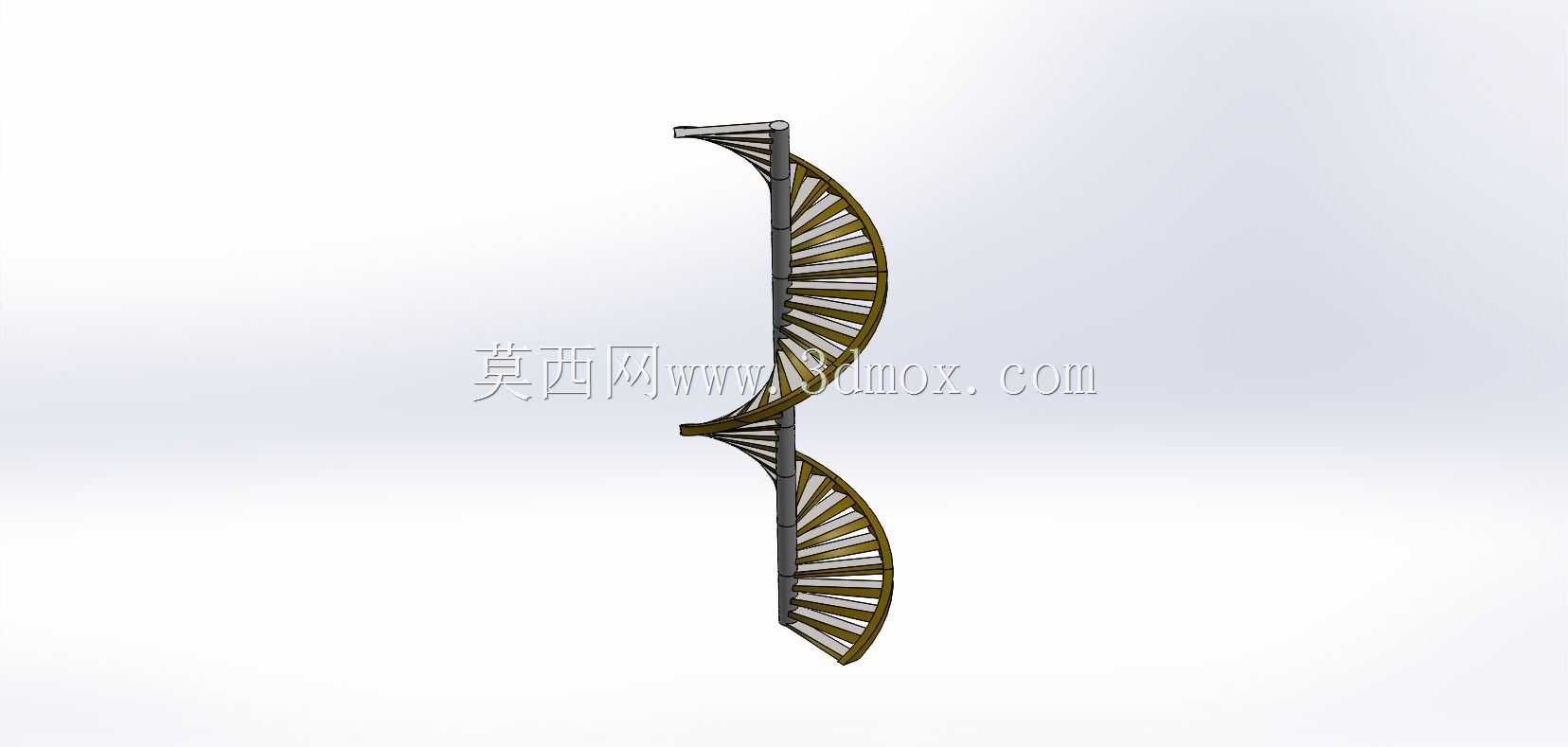

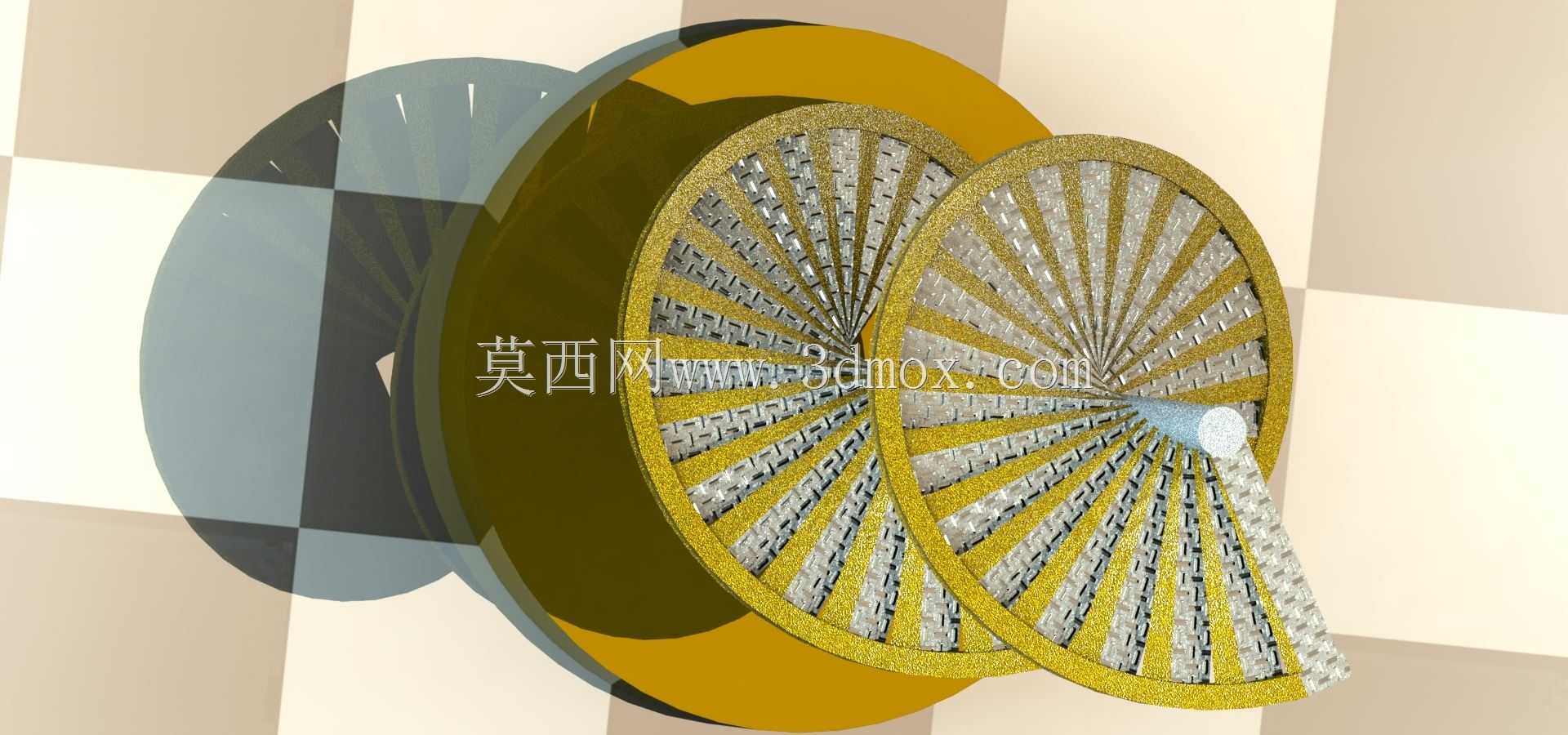

这款螺旋楼梯采用中心单立柱承载的结构形式，区别于常规靠墙悬挑或双侧护栏承重的梯段设计，所有踏步荷载均通过中心立柱传导至建筑地面与上层楼板连接点，安装时仅需在上下两端预留对应直径的固定预埋件，无需额外在墙面做支撑点位，适配loft夹层、小型复式空间、塔楼内部竖向交通场景，也可作为工业设备操作平台的登高梯段使用。从结构设计逻辑来看，梯段采用上下两段反向弧形排布的形式，单段踏步围绕中柱旋转180度完成半层高度抬升，两段衔接处做踏步对齐处理，避免通行时出现步距突变的磕碰风险，每块踏步外侧搭配弧形封边与栏板结构，栏板采用辐条式排布，既减少整体自重，也能避免通行时物品从梯段侧边滑落。设计过程中优先控制了整体安装边界，梯段水平投影为标准圆形，外沿直径控制在常规住宅预留梯洞的适配范围内，中柱直径根据梯段总高度做匹配选型，保证满载通行时的立柱挠度控制在建筑结构允许范围内，踏步宽度从靠近中柱位置向外沿逐步递增，外侧有效通行宽度满足单人正常通行需求，步高按照民用建筑通行舒适值做统一设定，避免上下楼时出现脚步抬升幅度不一致的疲劳感。实际应用中，这类中柱螺旋楼梯的空间占用率仅为常规直跑楼梯的三分之一左右，对于预留竖向交通空间有限的场景适配性极强，金属材质的梯身结构也可根据安装场景做表面处理调整，适配工业风室内装修或者厂区操作平台的实用需求，建模过程中对踏步与中柱的连接节点做了细化处理，每块踏步与中柱的连接位置预留焊接或螺栓固定的装配间隙，栏板与踏步外侧的连接点位也做了对应结构补强，避免长期使用后出现栏板松动的问题，上下端的连接法兰结构可直接与建筑预留的预埋板对接，现场安装时无需额外做大量裁切调整，整体装配逻辑符合预制构件的安装要求。
