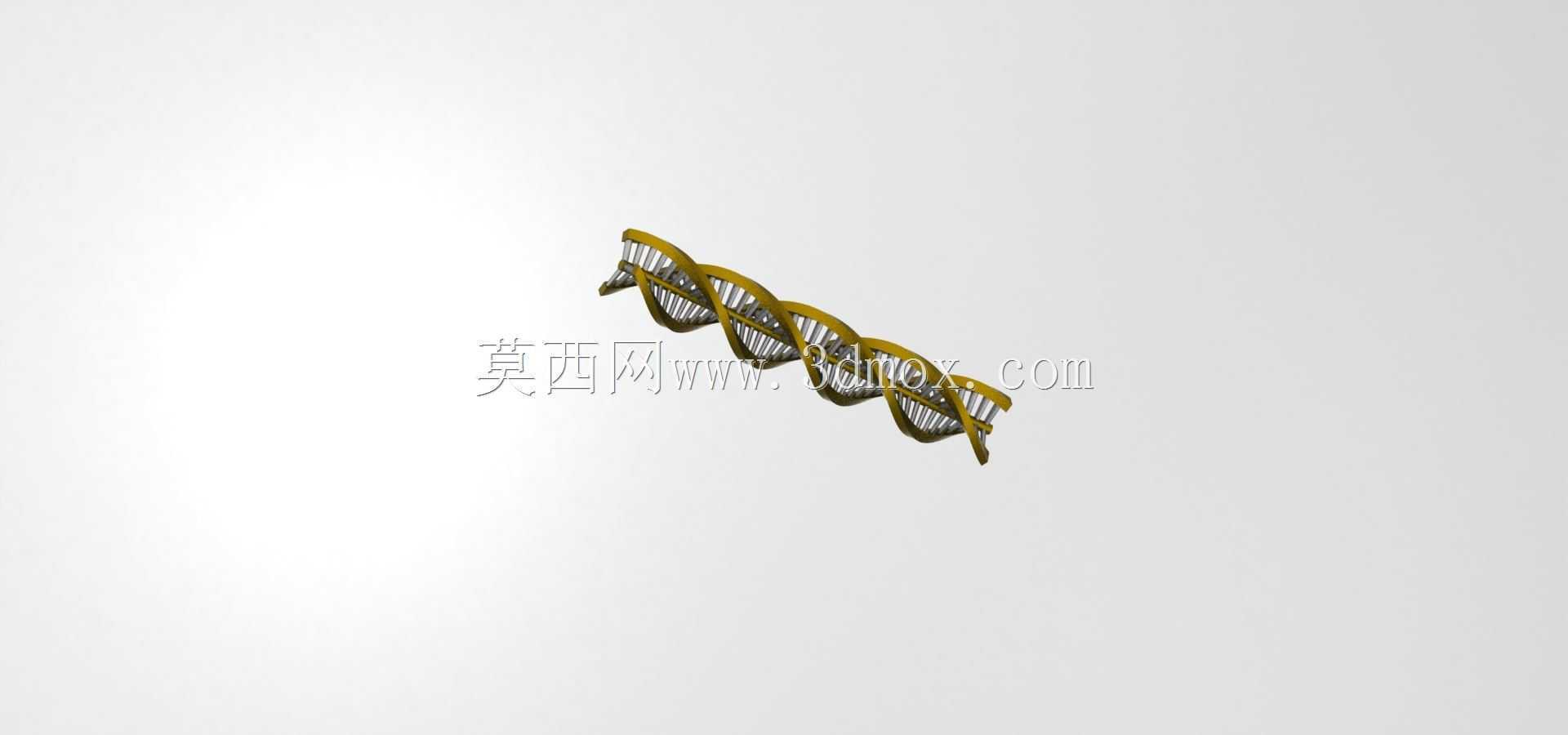

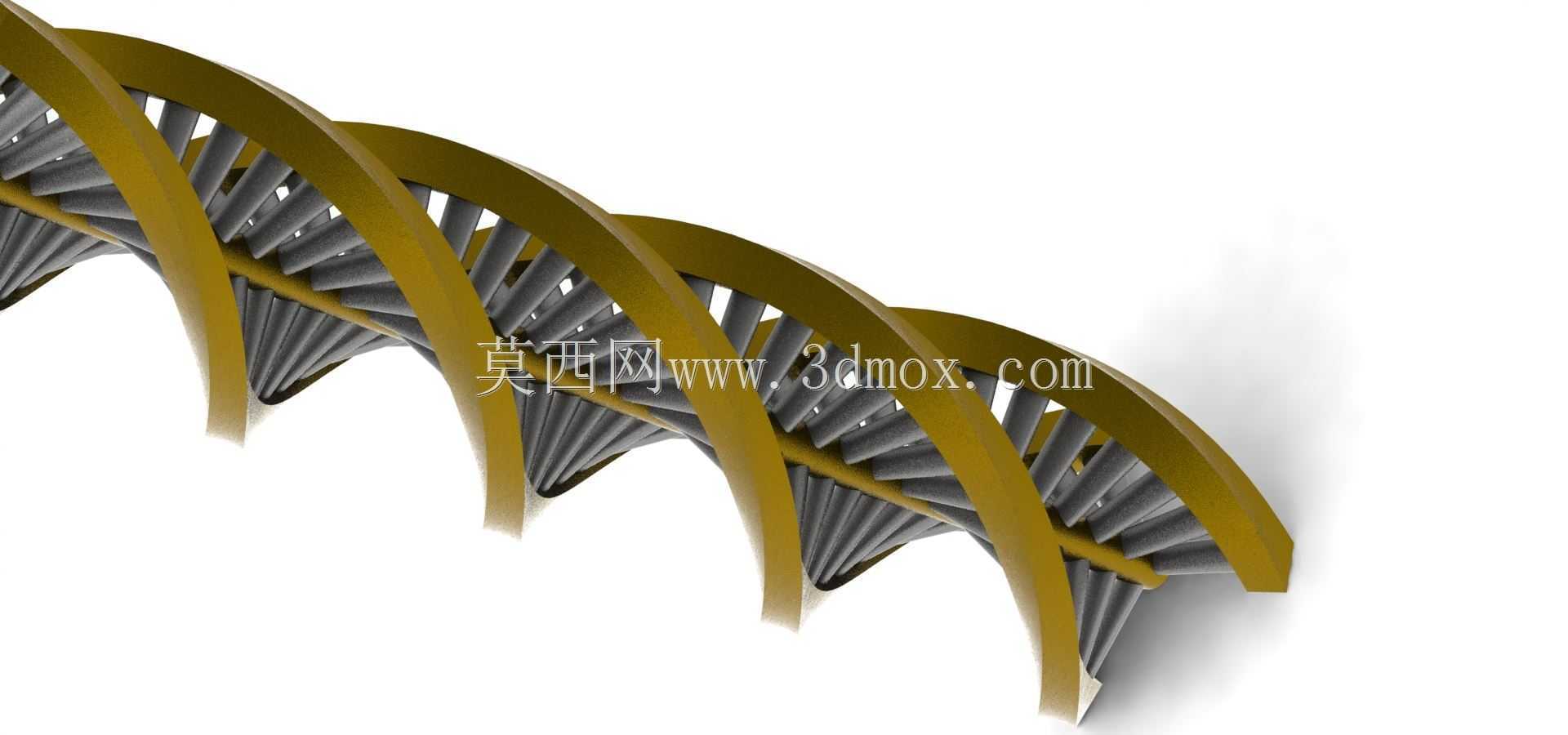

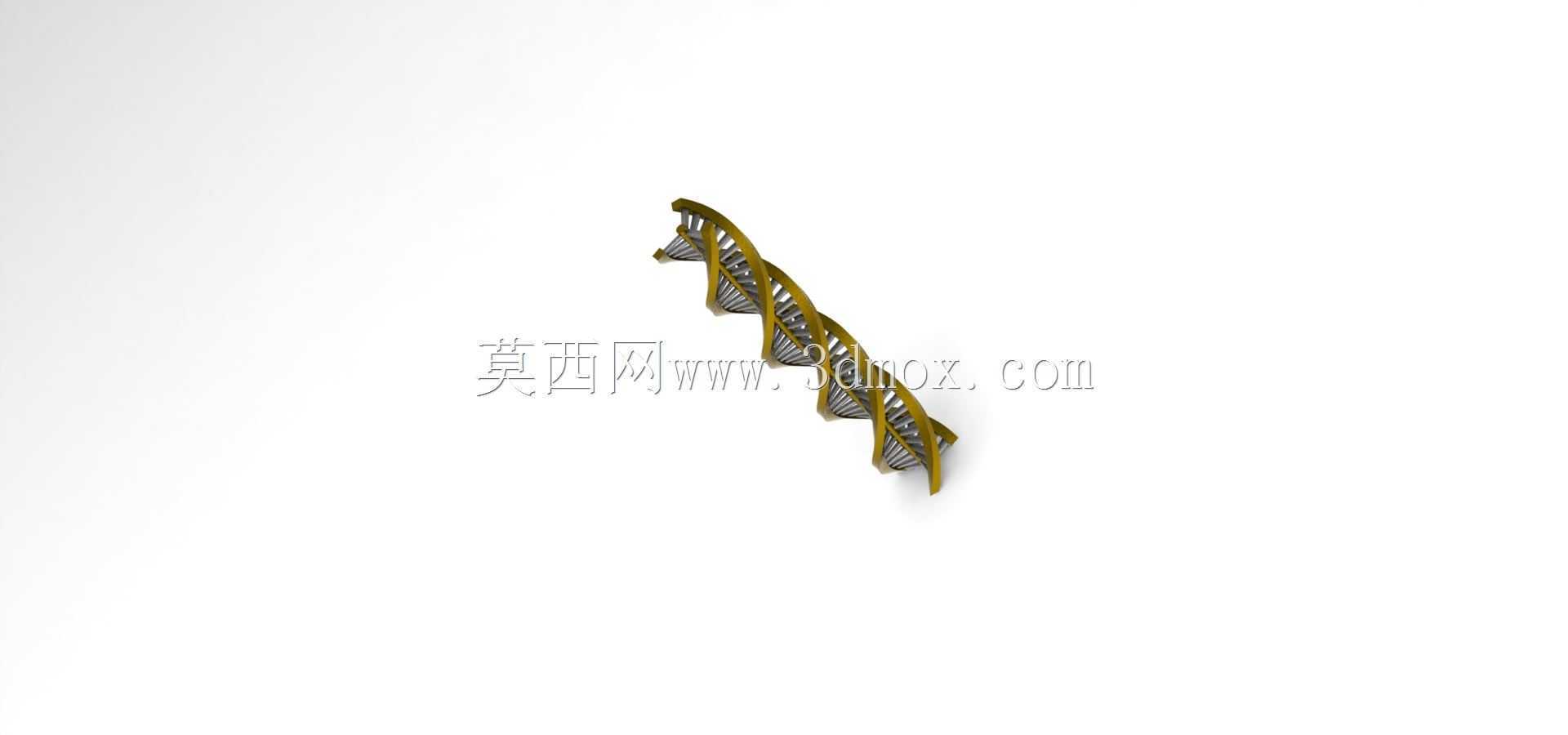

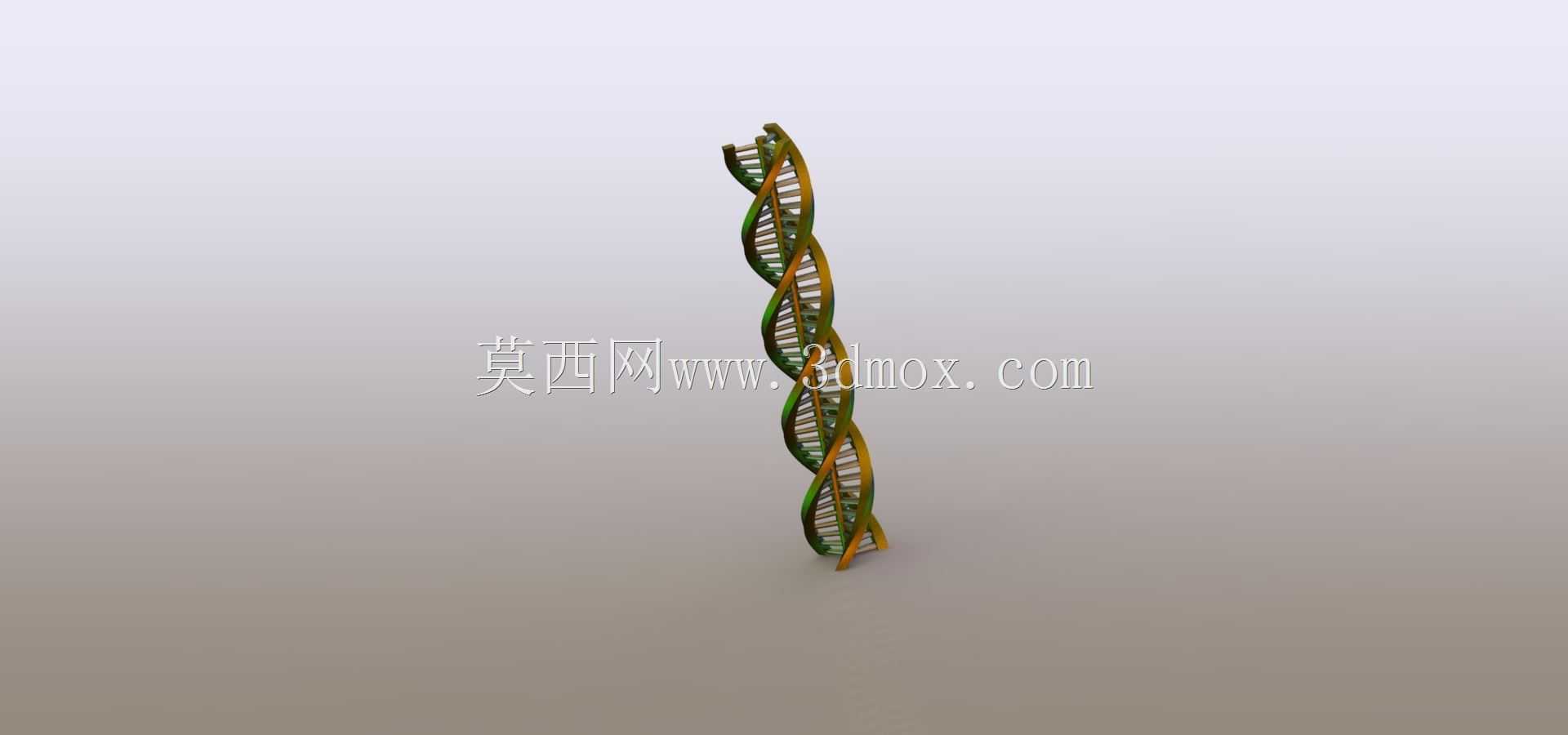

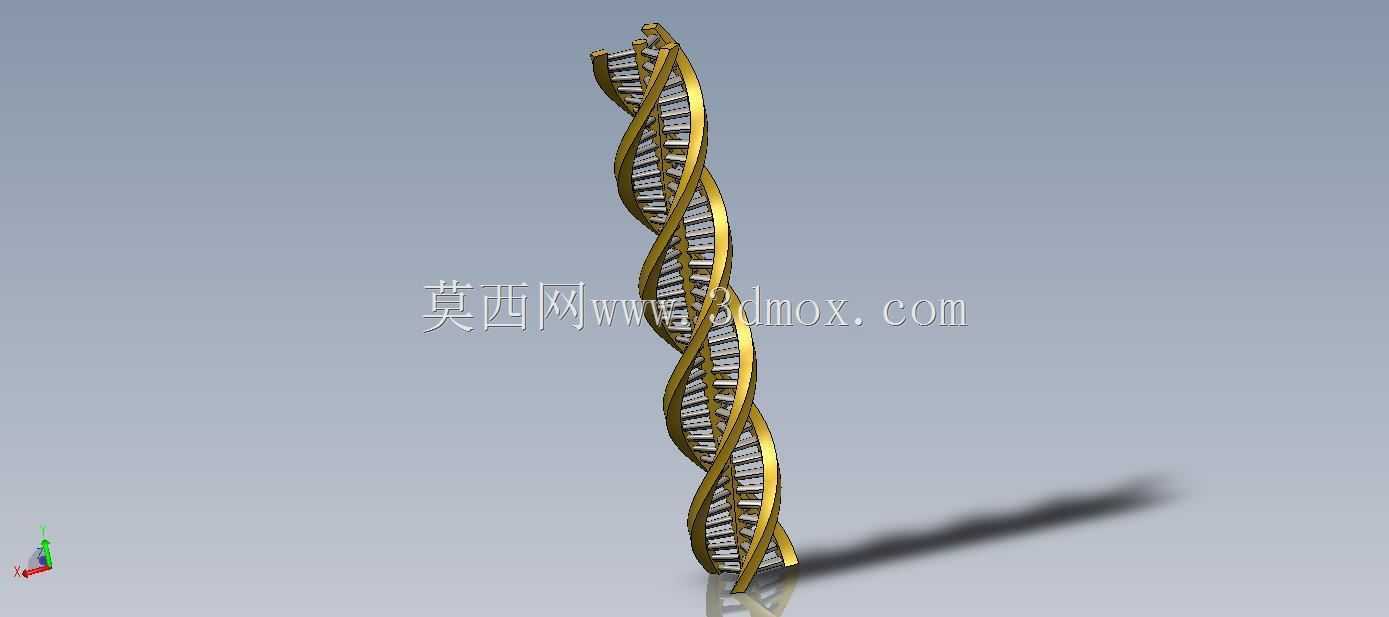

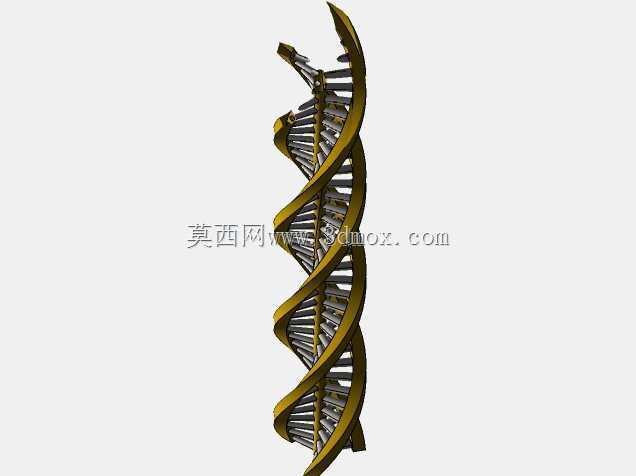

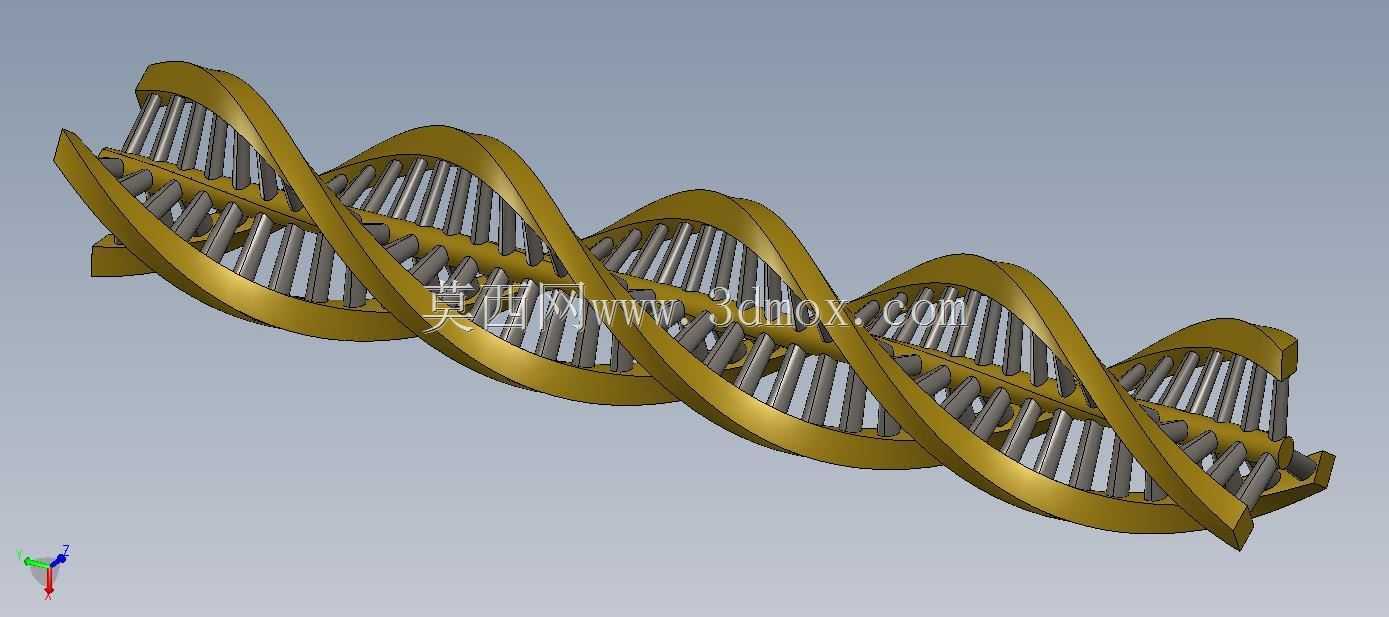

三螺旋缠绕式立体结构创意造型设计

　　做了十几年结构设计，见过不少为了实现特定功能做的螺旋类构件，这次的三螺旋结构，乍看是创意造型，实则在不少工业场景里能找到对应的应用落点。先从实际应用场景说，这类多螺旋并行的缠绕结构，最早在流体输送的静态混合器里有类似构型，三股螺旋流道能让不同介质在流经时不断分割、转向、混合，不需要额外动力就能实现多相介质的均匀掺混，比单螺旋结构的混合效率高出近四成；另外在柔性传动的导向构件、线缆防护的螺旋护套领域，三螺旋结构相比单双螺旋，抗径向挤压的能力更强，同时还能保留足够的轴向伸缩余量，在有往复运动的设备走线场景里，能避免线缆反复弯折出现疲劳断裂。还有在文创展示、科普教具领域，这种三螺旋构型可以用来演示多股缠绕的力学特性，比平面示意图的展示效果直观很多。

　　再聊设计思路，最开始做这个构型的时候，首先要确定的是螺旋升角的参数，单股螺旋的导程如果太小，整个结构会过于紧凑，相邻螺旋筋的间隙不足，不管是做流道还是做护套，介质或者线缆的穿设空间就会被挤占；如果导程太大，螺旋的缠绕特性就会弱化，三股结构之间的互相支撑作用会打折扣。最终确定的导程是单股螺旋每旋转一周，轴向推进的距离为螺旋外径的2.7倍，这个参数下三股螺旋筋在圆周方向均匀分布，每间隔120度就有一道筋承托径向载荷，不管是受到径向的压力还是轴向的拉力，载荷都能均匀分散到三股筋上，不会出现单筋受力过载的情况。

　　外形尺寸和安装边界这块，整个结构的整体长径比控制在12:1，底部做了平齐的安装端面，端面预留了三个均匀分布的定位孔，孔位刚好对应三股螺旋筋的底部端点，安装的时候可以直接通过螺栓固定在安装基座上，不需要额外做转接法兰。结构的外径是统一的，没有做变径设计，整个柱体的外圆跳动控制在0.2mm以内，要是用在流体混合场景，直接可以和同通径的管道对接，不需要做变径过渡；要是用作柔性护套，整个外圆尺寸和常规的波纹管护套尺寸兼容，可以直接替换现有设备上的防护构件，不用改动周边的安装空间。

　　功能特性上，这个三螺旋结构和常见的单双螺旋结构最大的区别，就是三股筋之间形成了三个独立的螺旋通道，通道之间是互相连通但又有螺旋导向的，不管是流体通过还是穿设多路线缆，都能实现自然的分流，不会出现多股线缆互相缠绕的情况。另外结构本身的自支撑性很好，不需要额外加内部支撑筋，整个构件一体成型的话，壁厚均匀性可以控制在±0.1mm，不管是3D打印做样件还是开模做批量生产，成型难度都不高，不会出现壁厚差太大导致的缩痕或者填充不足的问题。之前做过类似结构的力学测试，同等重量、同等外径的情况下，三螺旋结构的轴向抗压能力比单螺旋高62%，抗侧向弯曲的能力高47%，同时还保留了螺旋结构特有的一定范围内的轴向弹性变形能力，在有轻微振动的安装场景下，能吸收一部分振动能量，不会因为刚性太大出现共振断裂的情况。

　　实际做建模的时候，首先是画单股螺旋的扫描路径，用螺旋线定义好导程和圈数，然后做截面轮廓，截面用的是带圆角的矩形，不是圆形截面，这样相邻螺旋筋接触的时候是面接触不是线接触，受力的时候应力集中系数会小很多，圆角半径取截面厚度的三分之一，避免转角处出现应力集中导致的疲劳损坏。然后把单股螺旋的特征沿着中心轴圆周阵列3个，阵列角度120度，阵列的时候要注意调整每一股螺旋的起始角度，让三股螺旋在整个轴向长度上都保持均匀的间隙，不会出现某一段筋条干涉、某一段间隙过大的情况。最后处理两端的安装面，把螺旋筋的端部和安装基准面做布尔合并，端部做自然的过渡倒角，避免端部出现尖锐的棱边，安装的时候不会割伤操作人员，也能减少端部的应力集中。

　　很多人看到这种螺旋结构第一反应是创意造型，其实在工业场景里，很多性能优异的构件都是从这类基础构型演变来的，只要调整螺旋升角、截面形状、螺旋股数，就能适配完全不同的使用需求，比如把截面改成空心的，就能做热交换的换热管，三股螺旋流道能让换热介质不断扰动，提升换热效率；把螺旋筋的表面做防滑纹理，就能做手动操作的握持手柄，三股凸起的筋条刚好贴合手指的握持弧度，握持的时候不容易打滑。做结构设计从来不是凭空想象，很多看似创意的构型，本质上都是对基础力学、流体特性的合理应用，把参数调整到适配场景需求的区间，就能做出兼顾性能和加工可行性的构件。
