英制径节20度压力角正齿轮选型套件

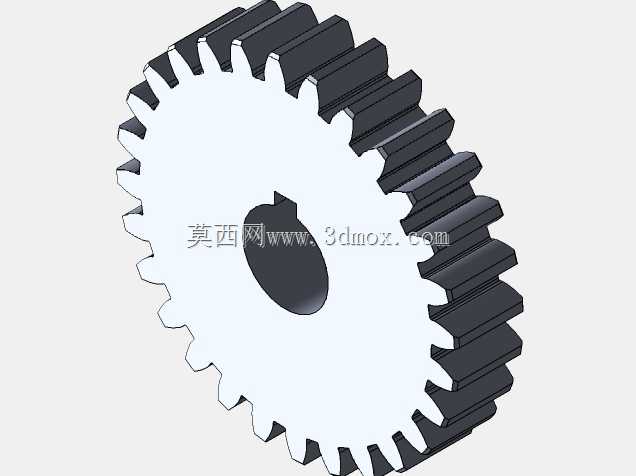

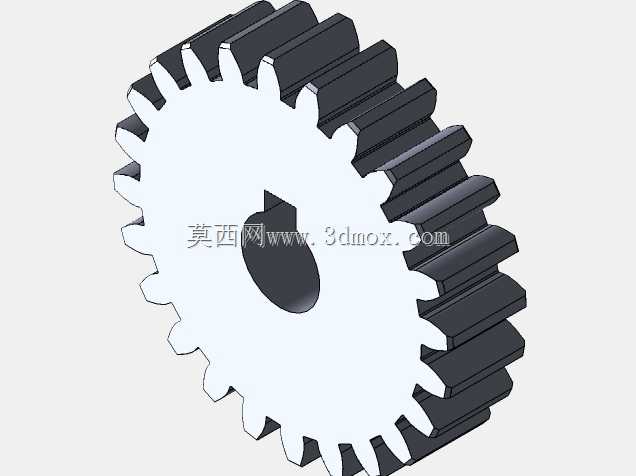

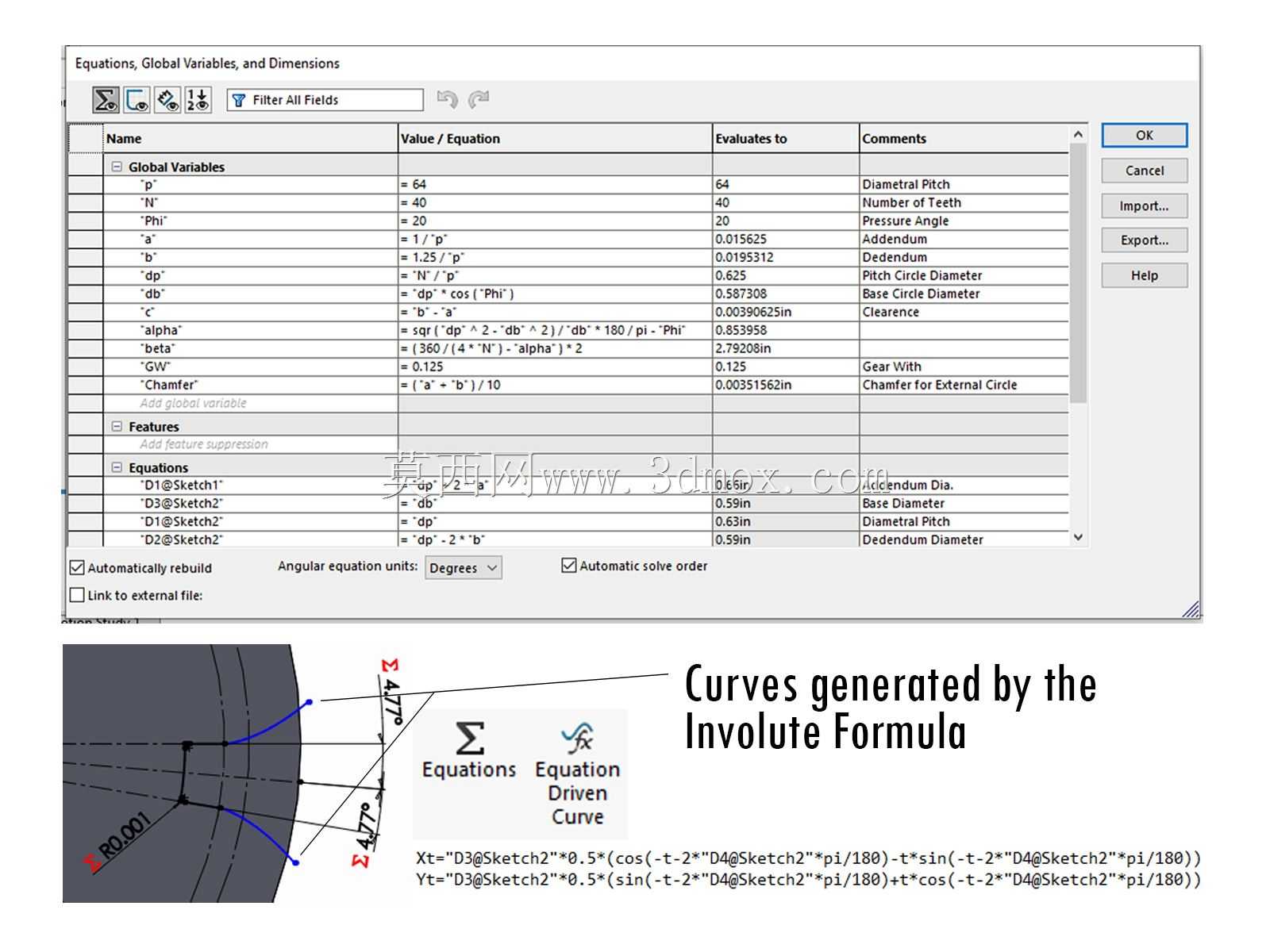

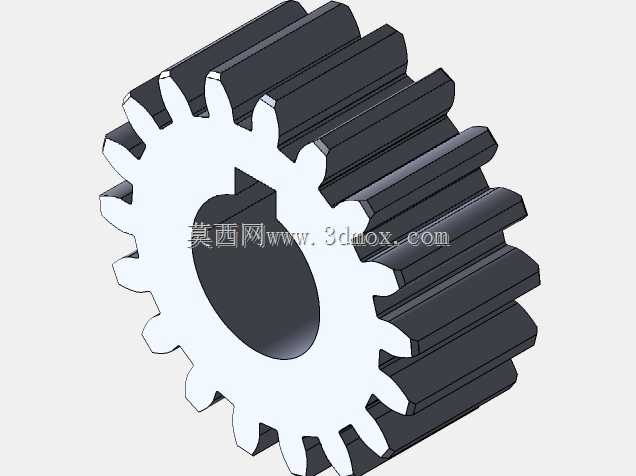

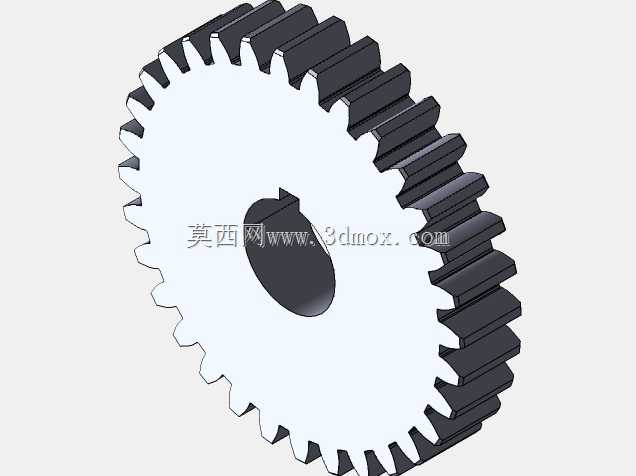

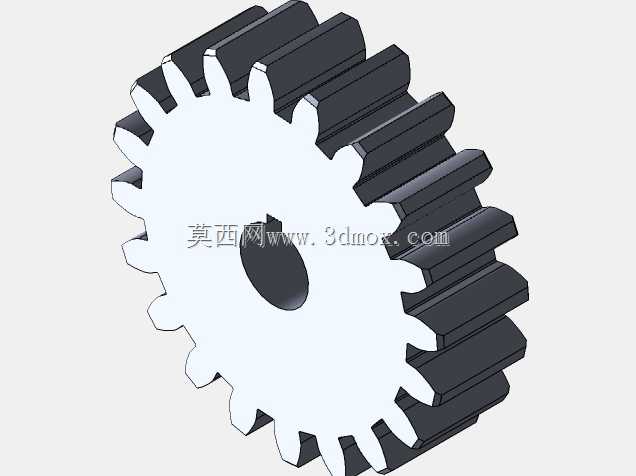

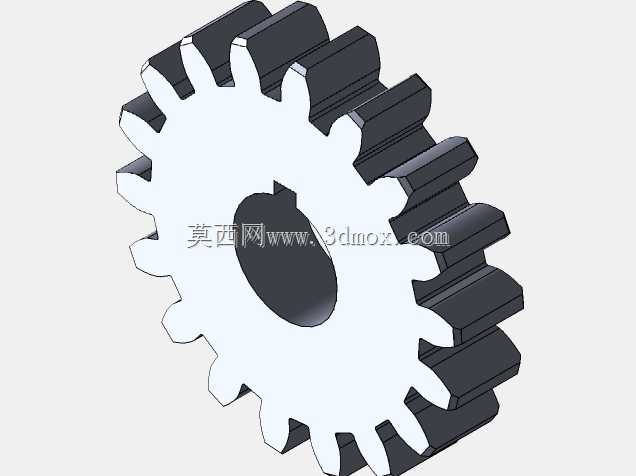

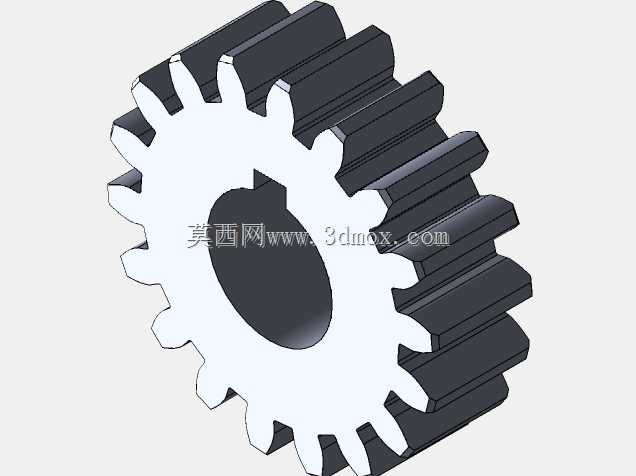

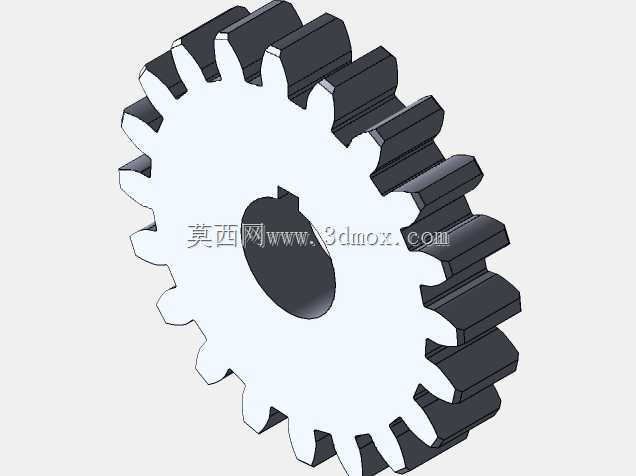

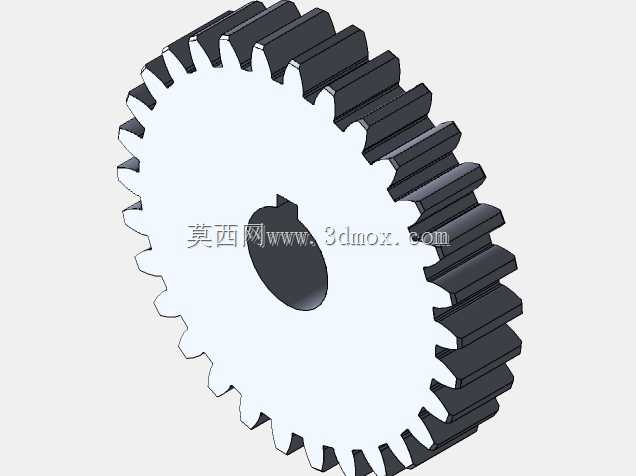

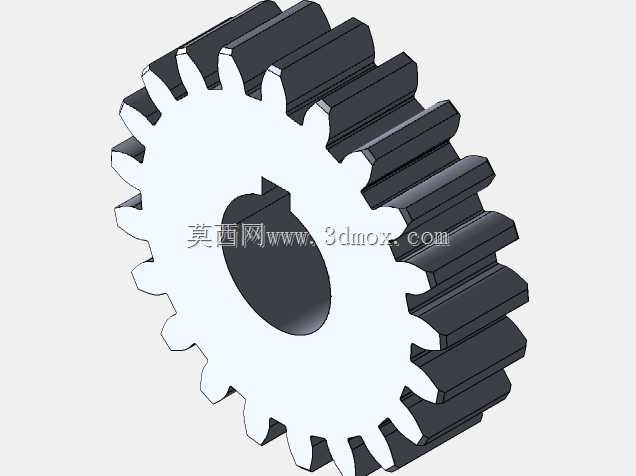

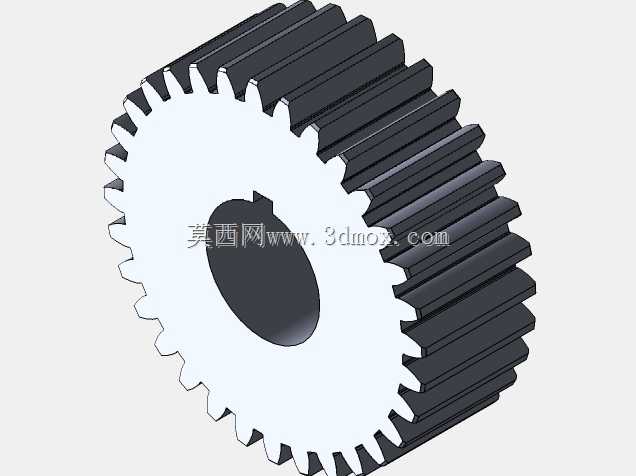

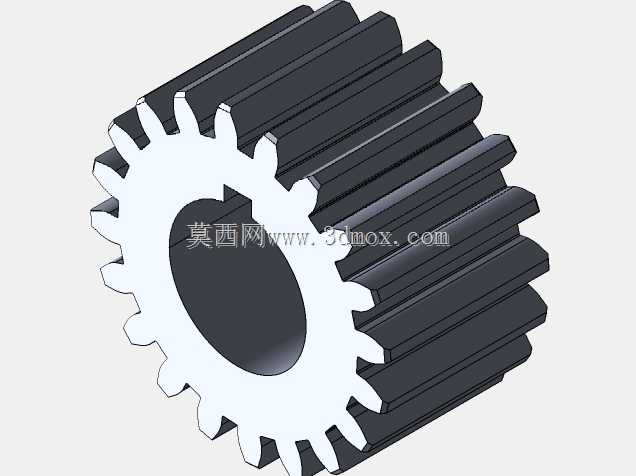

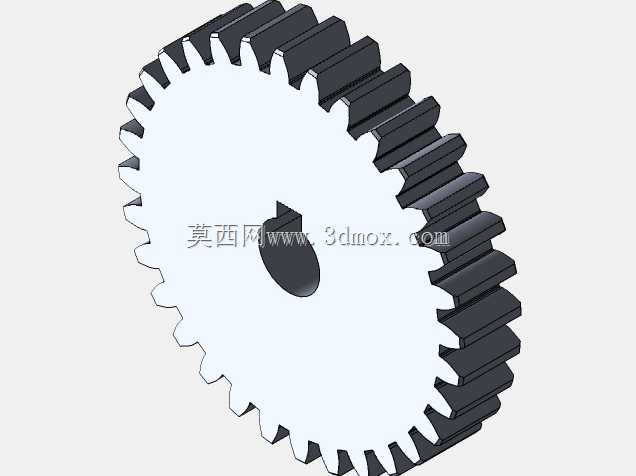

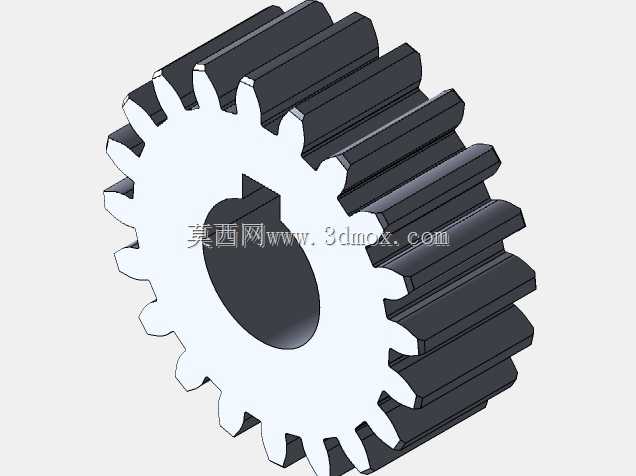

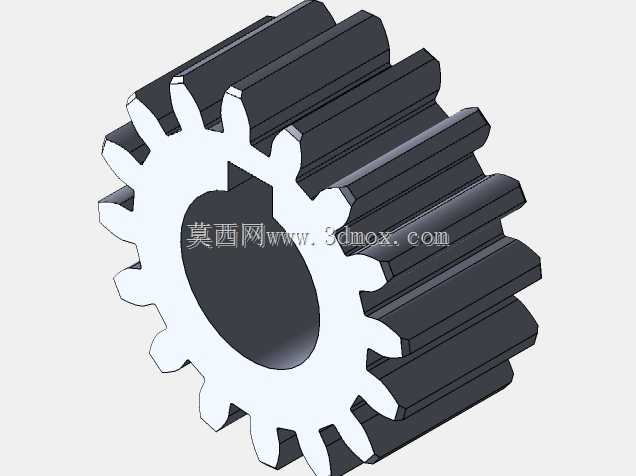

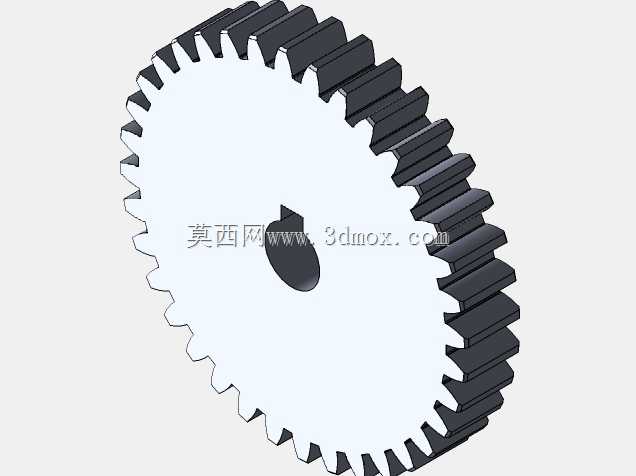

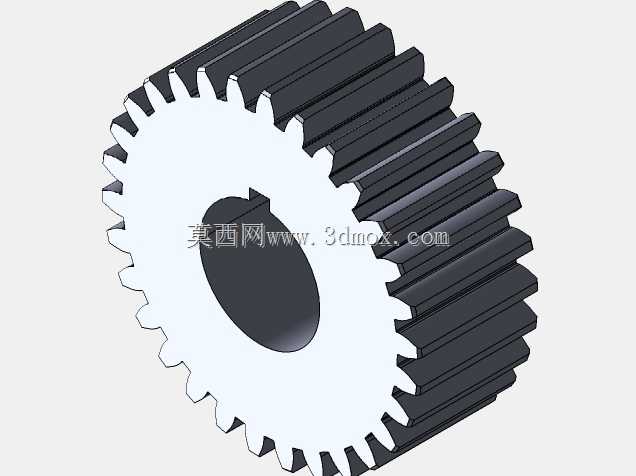

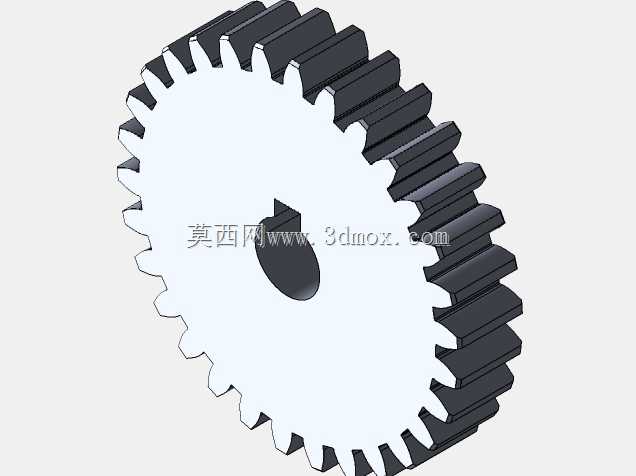

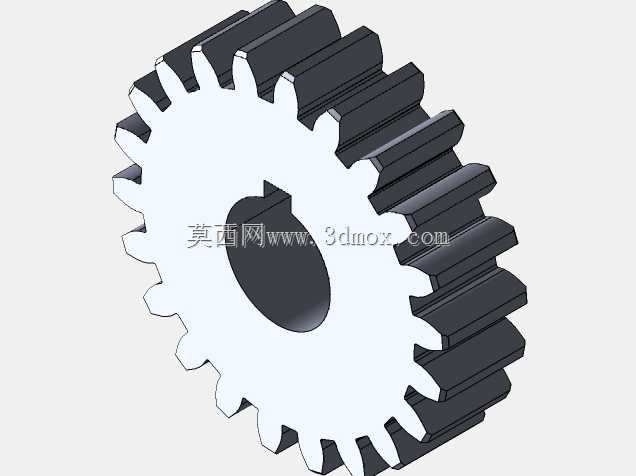

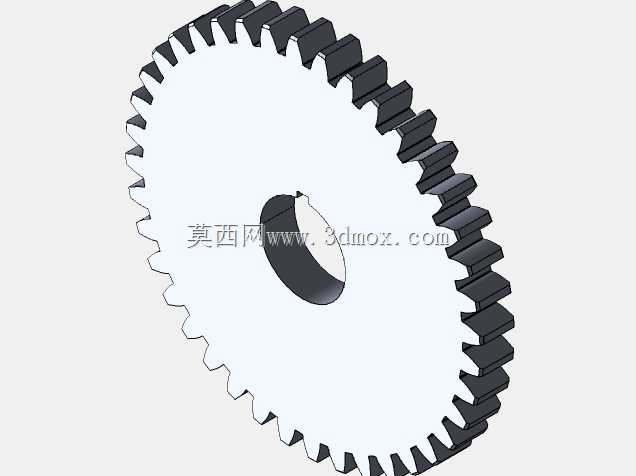

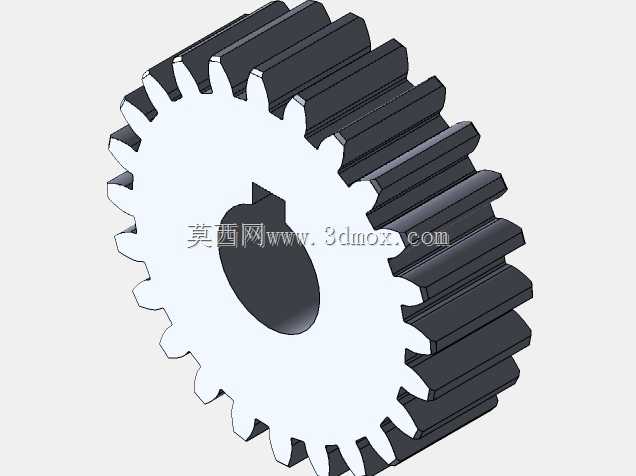

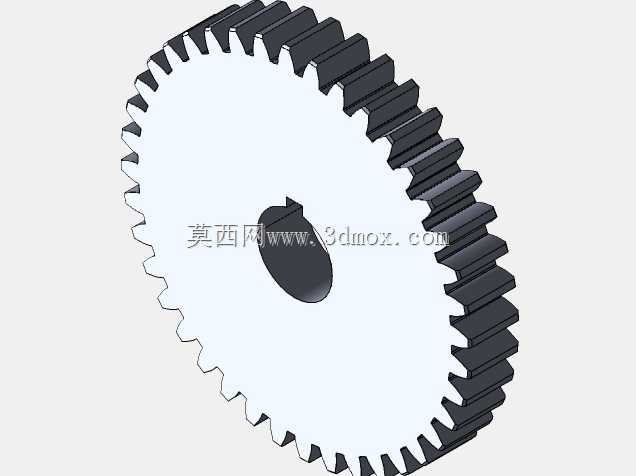

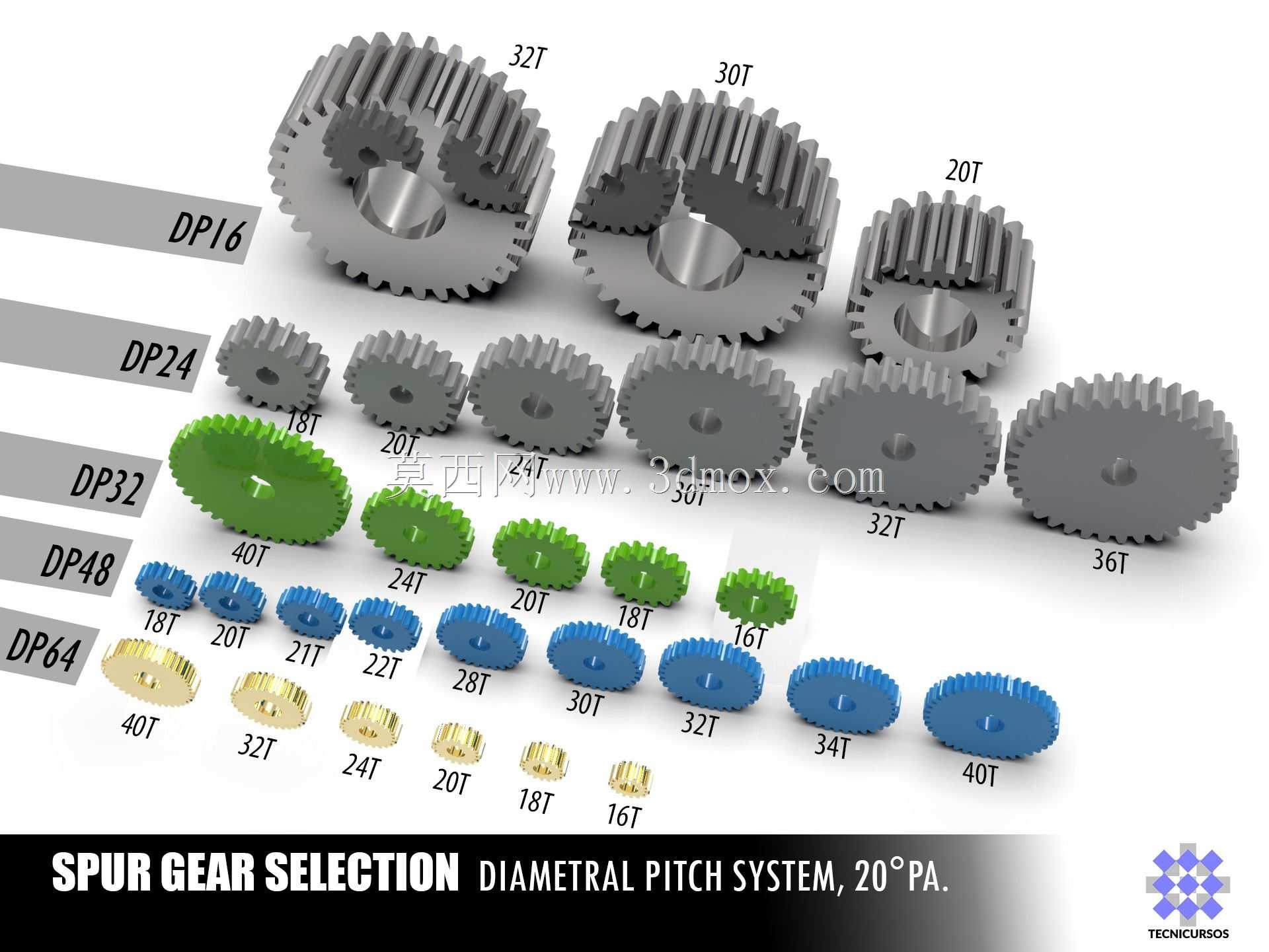

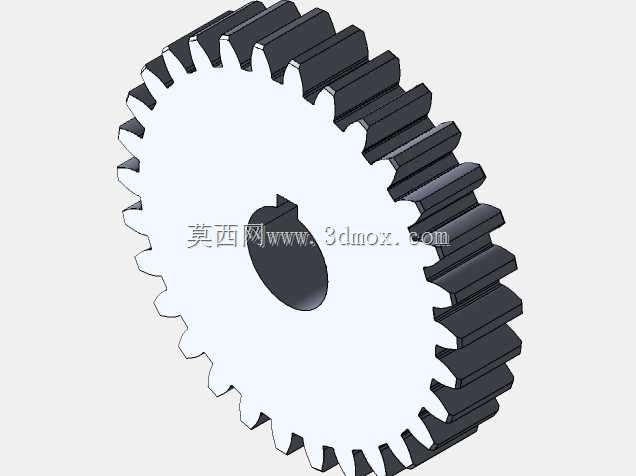

这套正齿轮选型套件覆盖DP16、DP24、DP32、DP48、DP64五种英制径节规格，压力角统一为20°，包含从16T到40T的多齿数直齿轮，适配不同传动比的动力传递场景。在轻工输送设备、小型自动化工作站、桌面级传动机构、3D打印传动模组、教具演示装置中，这类标准径节正齿轮是核心传动部件，可直接匹配对应径节的啮合齿轮，无需额外修配齿形参数就能实现平稳动力传输。设计上采用方程式驱动曲线构建齿廓，严格遵循英制径节齿轮的齿形规范，齿顶高、齿根高、齿厚参数均符合20°压力角渐开线齿形标准，能保证啮合过程中重合度处于合理区间，降低传动冲击与齿面磨损。不同齿数的齿轮对应不同的分度圆直径，选型时可根据安装空间的中心距要求，搭配对应齿数的啮合副，比如小中心距场景可选用DP64系列的小齿数齿轮，大扭矩传递场景可选用DP16系列的大齿厚齿轮。模型预留了轮毂修改空间，使用者可根据实际安装的轴径尺寸调整中心孔大小，也可根据装配需求添加键槽、顶丝孔等安装结构，还能根据设备的布局需求调整齿轮厚度，适配不同的轴向安装边界。从实际应用角度看，这类标准径节齿轮的优势在于互换性强，同径节的齿轮可任意组合实现不同传动比，在小型传动系统的原型验证阶段，可直接选用对应规格的齿轮快速搭建传动链路，测试传动效率与负载能力，无需从零开始绘制齿形，大幅缩短结构设计周期。齿形建模时考虑了3D打印的工艺适配性，齿面无尖锐倒扣结构，采用FDM或光固化工艺均可直接打印成型，打印后无需过多后处理就能实现顺畅啮合，适合非标设备研发阶段的快速打样验证。不同颜色区分的齿轮组也方便在装配演示、教学实训中区分不同传动级的齿轮，直观展示传动比与转速、扭矩的对应关系，帮助初学者理解直齿轮传动的基本原理。在实际设备装配中，这类齿轮可通过过盈配合、键连接、顶丝固定等多种方式与传动轴连接，安装时只需保证两啮合齿轮的中心距与分度圆半径之和匹配，就能实现无侧隙或微侧隙传动，满足不同精度要求的传动场景。
