铜管翅片式风冷换热散热器结构

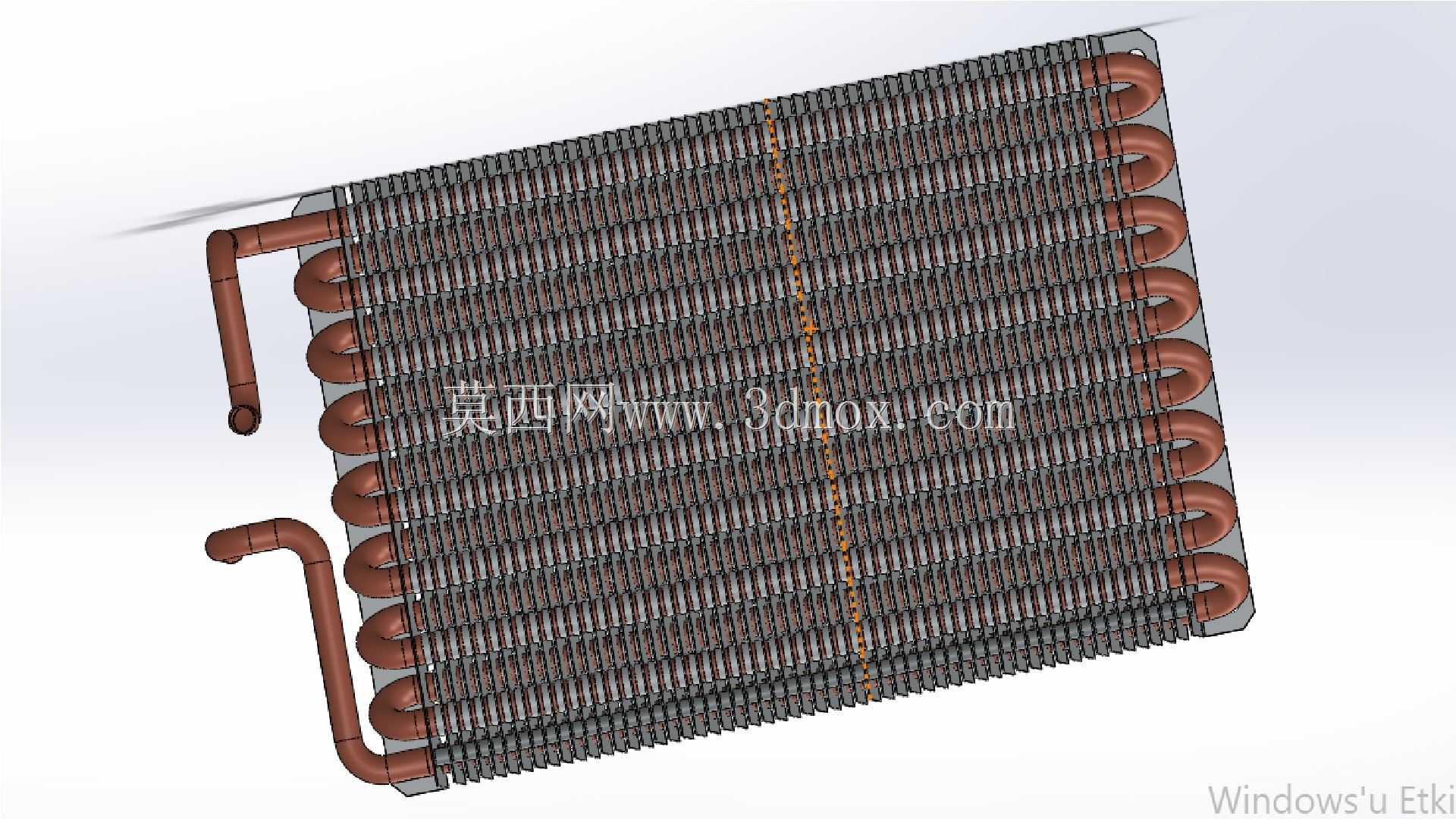

这类翅片盘管式换热部件，多应用在小型制冷机组、工业电控柜散热、商用冷柜冷凝端、小型空压机冷却回路这类场景中，核心作用是通过管壁与翅片的扩展换热面，完成管内流通介质与外部空气的热量传递，实现介质降温或者空气侧的热量置换。从结构设计来看，整体采用紫铜弯管作为介质流道，紫铜材质的导热系数高，弯管工艺成熟，弯折处的流通阻力控制在合理区间，不会造成介质流通过程的压损过大；外部套叠的密集铝质翅片通过胀管工艺与铜管紧密贴合，消除接触热阻，最大化扩展空气侧的换热面积，翅片表面做了平直压型，没有额外的开窗或者波纹结构，适合粉尘含量稍高的使用场景，不易积灰堵塞，日常维护仅需压缩空气吹扫即可。设计过程中首先要确认换热功率匹配对应的介质流量，铜管的排布采用多回程蛇形弯结构，进出管接口设置在芯体同侧，方便现场管路接驳，接口处做了90度弯管导向，预留了足够的管路安装操作空间，不需要额外增加转接弯头就能对接外部硬管或者软管。整体芯体的外形边界规整，四周预留了安装固定的折边孔位，可以直接通过螺栓固定在设备的风道框架或者机组壳体上，安装时需要注意进出风方向与翅片排布方向平行，避免风阻过大影响换热效率。翅片的片距根据使用场景的散热需求做了匹配，常规工况下的片距控制在1.8-2.2mm区间，既保证足够的换热面积，也不会因为片距过小造成风阻飙升，适配常规轴流风机的风压参数。铜管的管径选择兼顾了介质流速与管路承压能力，常规低压制冷或者水冷回路下，壁厚满足1.0MPa工作压力的强度要求，弯管处的椭圆度控制在标准允许范围内，不会出现截面变形过大影响介质流通的问题。这类换热部件在建模过程中，需要重点关注铜管弯折半径与翅片孔位的同轴度，避免出现装配干涉，胀管后的翅片与铜管贴合间隙要在设计阶段就预留合理的公差，保证实际生产装配的可行性，同时芯体整体的对角线公差控制在合理范围，避免安装时出现孔位错位无法固定的问题。
