立式盘管沉浸式换热罐体结构设计

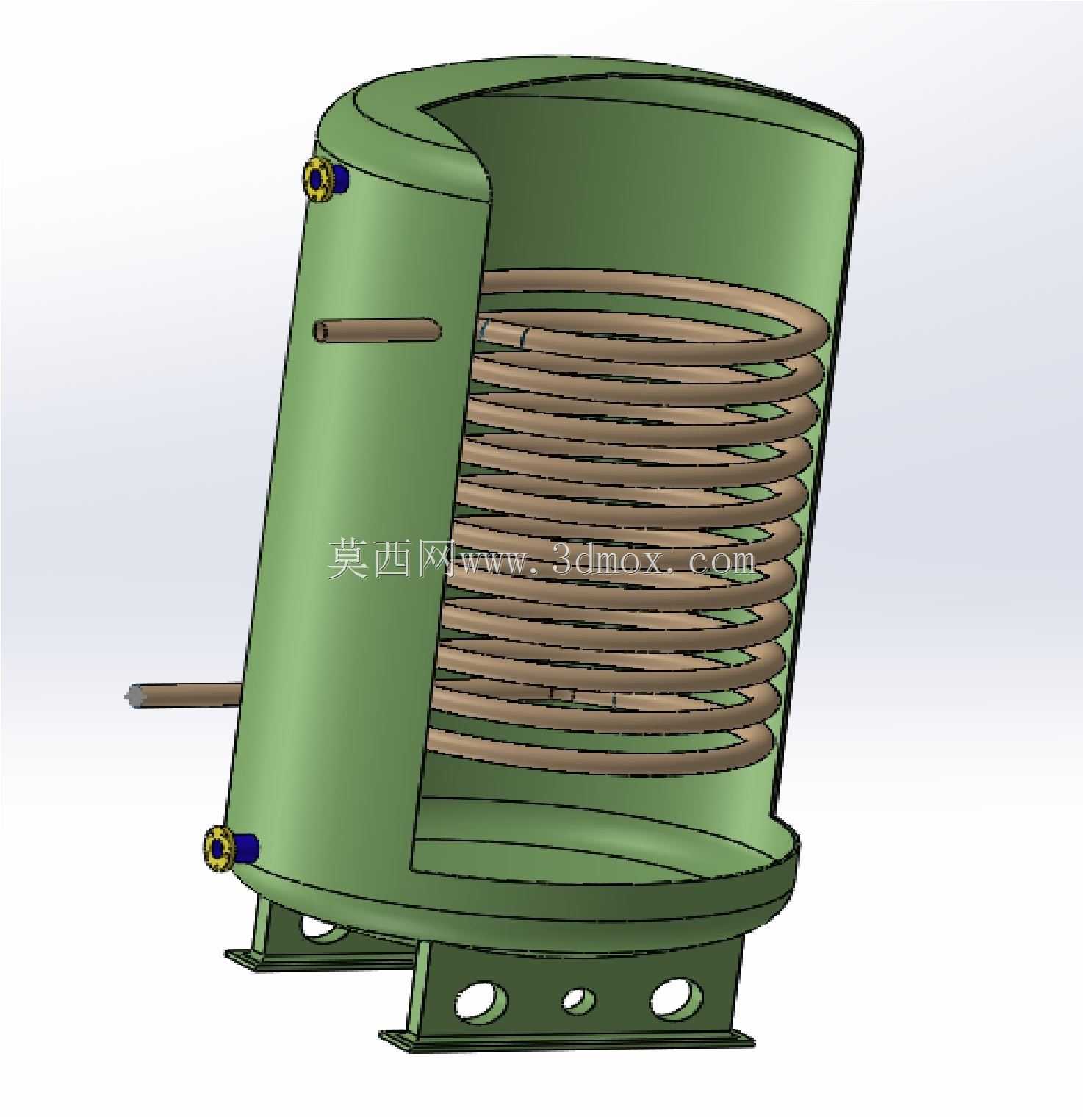

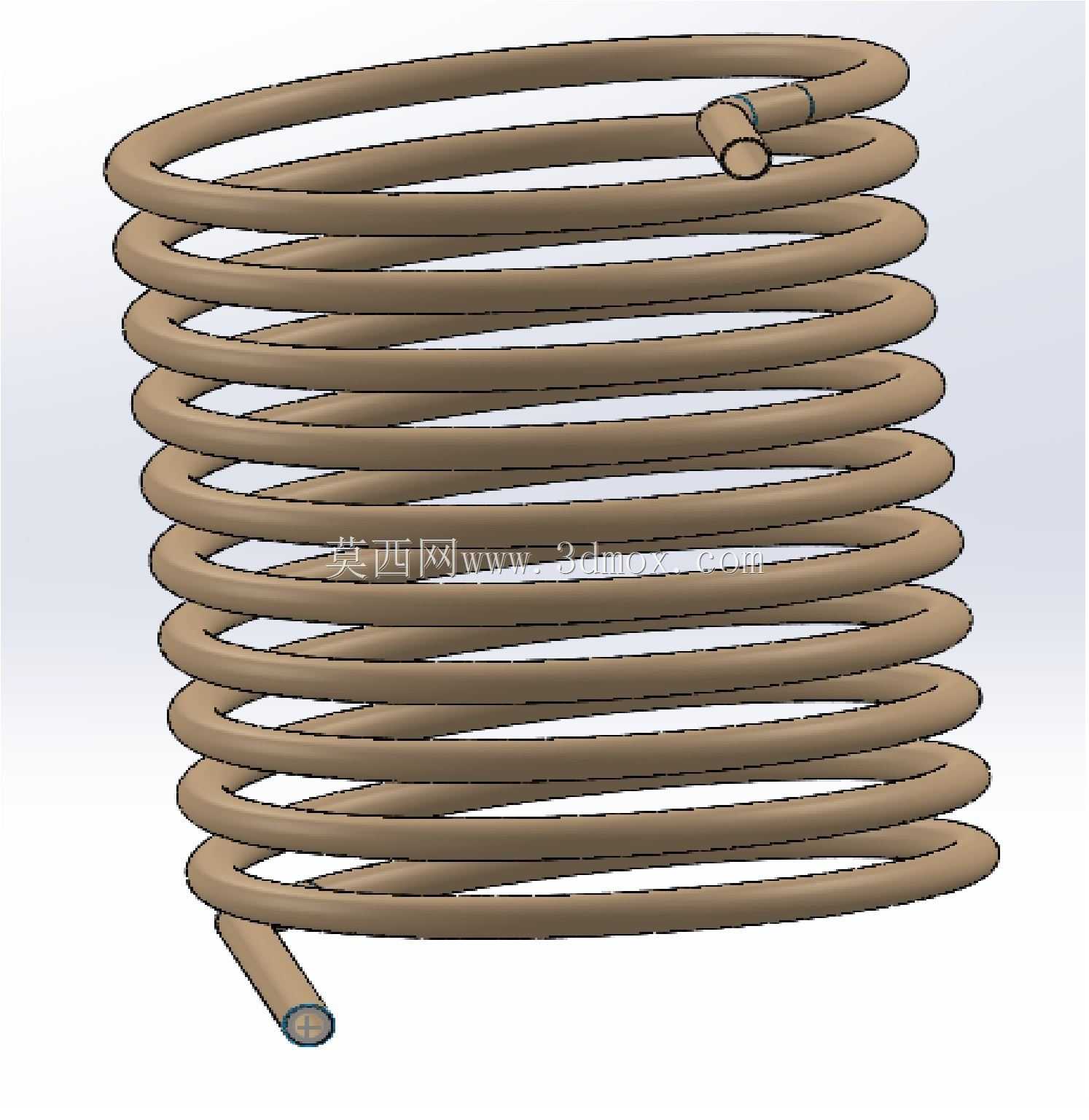

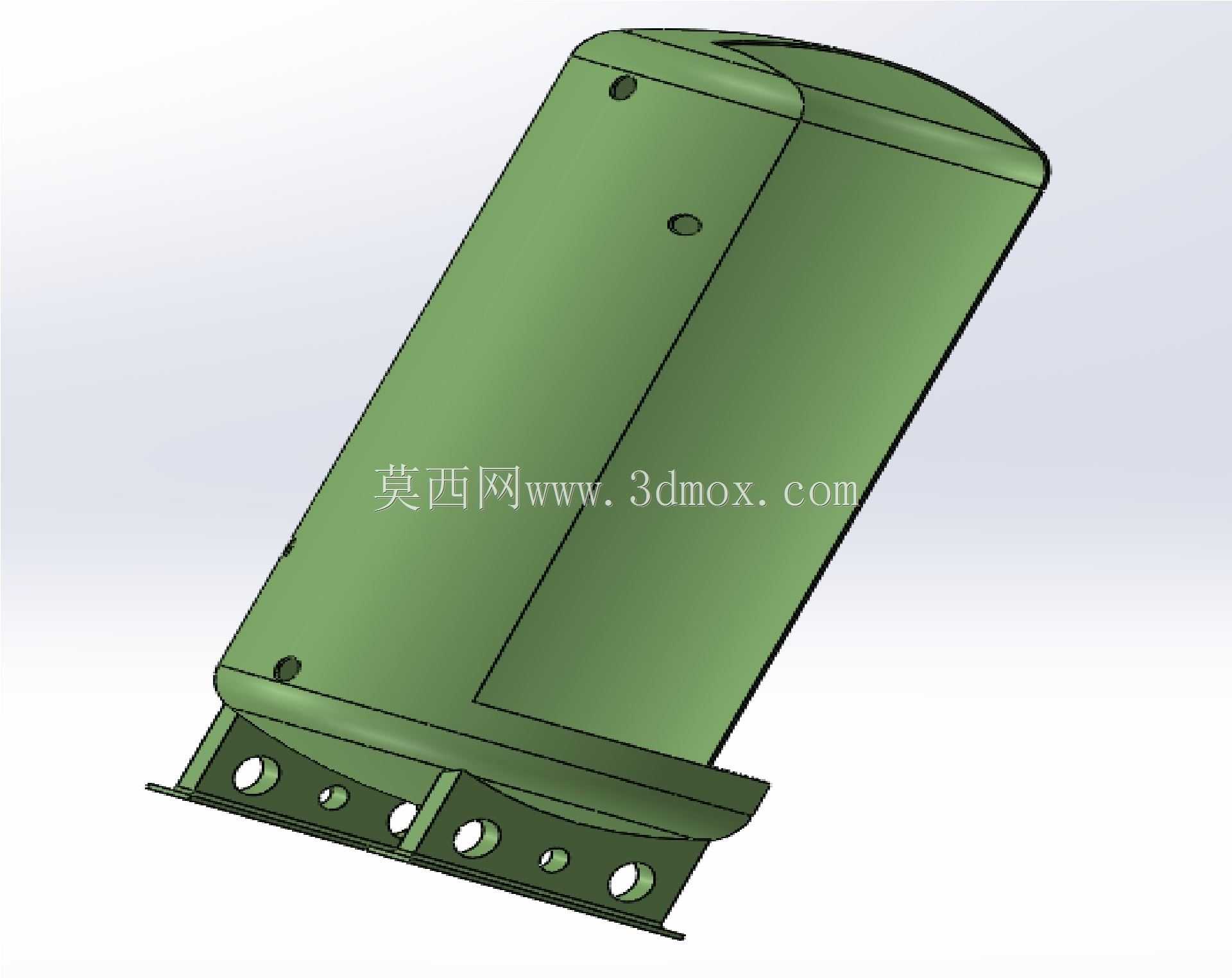

该结构为沉浸式盘管换热罐体，多用于小型供热系统、流体温控单元、小型洗浴供热场景中，实现两种介质间的非接触式热量传递，避免换热介质发生掺混。从结构组成来看，外部为立式圆柱承压壳体，底部采用带安装孔的支脚结构，支脚预留的通孔适配常规地脚螺栓安装尺寸，安装时需保证罐体垂直度偏差不超过千分之三，避免内部盘管长期受偏载应力出现焊缝开裂问题。壳体侧壁预留多组流体接口，上下两组带密封结构的接口为盘管侧介质进出通道，侧壁横向伸出的接口为壳程介质的进出接口，接口管径匹配常规低压流体输送管道，安装时可直接对接标准管路接头，减少现场改制工作量。内部采用螺旋盘绕的沉浸式盘管，盘管沿壳体内壁环形排布，盘绕间距经过优化，既保证壳程流体能够在盘管间隙间充分流动，避免出现流动死区降低换热效率，又控制了整体罐体的径向尺寸，减少设备安装占用空间。设计过程中优先考虑了换热效率与结构可靠性的平衡，盘管采用整管弯制工艺，减少中间焊缝数量，降低介质泄漏风险；壳体底部采用圆弧过渡结构，既提升壳体承压能力，又方便壳程介质排空，避免残液滞留造成内壁腐蚀。壳体顶部做圆弧收边处理，减少应力集中点，适配低压工况下的承压需求。实际应用中，壳程通常通待加热或待冷却的介质，盘管内通换热介质，通过盘管壁面完成热量交换，沉浸式结构的抗热震性能较好，能够适配介质温度波动较大的工况，不会因为骤冷骤热出现结构损坏。建模过程中对盘管的盘绕半径、螺距做了参数化处理，可根据实际换热量需求调整盘管长度、盘绕层数，适配不同换热功率的使用场景；支脚的安装孔位也预留了调整余量，可适配不同的安装基座尺寸，降低现场安装的适配难度。壳体侧壁的接口位置经过排布，避免管路安装时出现干涉，同时预留了足够的操作空间方便后期维护时拆装接头。
